Textes

Saisir des textes

Mémoire de texte

Blocs de texte

Identifier point de texte

Copier les textes

Corriger les textes

Menü Construction 2D > Texte

Werkzeugleiste:

Texte

Funktionszusatzleiste

H=...

Schrifthöhe

Die Schrifthöhe in der Standardeinstellung ist abhängig von der Stiftstärke (S=...). Das heißt, wenn Sie die Stiftstärke korrigieren, ändert sich automatisch die Schrifthöhe, z.B.

Stiftstärke	Schrifthöhe
0.18	1.6
0.25	2.3
0.35	3.2
0.50	4.5
0.70	6.3

Für einzelne Eingaben können Sie die Schrifthöhe jedoch über H=... korrigieren, ohne die generelle Standardeinstellung auszuschalten. Die zuletzt eingegebene Schrifthöhe bleibt so lange erhalten, bis Sie einen neuen Wert eingeben.

S=...

Stiftstärke (siehe Funktion Lignes, S=...)

Beachten Sie, dass die Schrifthöhe automatisch mitgeändert wird.

W=...

Angle d'inclinaison

Beachten Sie, dass Sie positive Winkel entgegen dem Uhrzeigersinn eingeben.

Zur Vereinfachung können Sie auch negative Winkel eingeben, z.B.

anstatt 330° > -30°

anstatt 270° > -90°

LU, ...

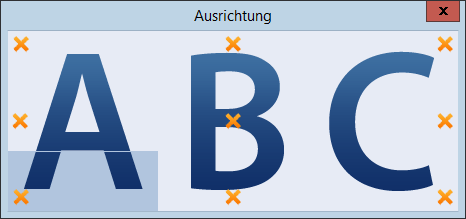

Bezugspunkt

In der Regel ist der Bezugspunkt mit LU = „links-unten“ voreingestellt.

Den Bezugspunkt wählen Sie entweder in der Funktionsleiste oder nach Öffnen des zugehörigen Hilfefensters:

LU, links-unten
LM, links-Mitte
LO, links-oben
MU, Mitte-unten
MM, Mitte-Mitte
MO, Mitte-oben
RU, rechts-unten
RM, rechts-Mitte
RO, rechts-oben

NBg, ...

Schriftart

Anmerkung:
Beachten Sie, dass Sie die Funktionen der Funktionsleiste nur aktivieren können, wenn Sie über das Menü Réglages > Réglages de base die Option Fenêtre d'Aide ausschalten.

Schriftart

Max. 12 Schriftarten permanent als Favoriten in der Funktionleiste vorbelegen

Die Schriftarten wählen Sie in der sich öffnenden Dialogbox (siehe Auswahl). Durch Festhalten der Taste [Strg] können Sie mehrere Schriftarten gleichzeitig wählen.

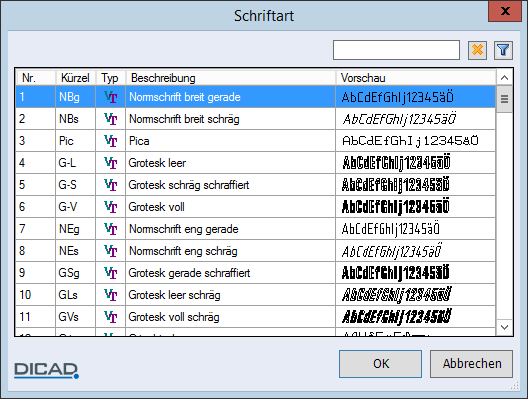

Auswahl

Weitere Schriftart über die Gesamtliste aller verfügbaren STRAKON-, AutoCAD- und True Type-Schriftarten wählen

Jede Schriftart ist mit der internen Schriftnummer, Kurztext, Beschreibungstext und Vorschaubild aufgeführt.

Eine Schriftart wählen Sie über einen Doppelklick oder Sie markieren eine Zeile und bestätigen mit OK. Verwenden Sie eine Schriftart, z.B. die Nummer 53 „Arial“, sehr häufig, können Sie bei Korrekturen die Schriftartnummer direkt eingeben, ohne den Auswahldialog zu öffnen.
Nicht im Betriebssystem installierte Schriftarten werden in der Vorschau invers dargestellt.

Für die Anzeige der Liste steht Ihnen neben dem Sortieren der Spalten folgende Funktion zur Verfügung (siehe Modifier les listes dans les boîtes de dialogue / imprimer les liste vers Office):

Filter

Über ein Filterkriterium können Sie die Anzeige der Schriftarten selektieren

Folgende Schriftarten vom Typ „VT“ (vector type), von denen nur „Pica“ und „Pica, eng“ keine Proportionalschriften sind, können Sie wählen:

mehr hierzu ...

	NBg Normschrift breit gerade
	NBs Normschrift breit schräg
	Pic Pica
	G-L Grotesk leer
	G-S Grotesk schräg schraffiert
	G-V Grotesk voll
	NEg Normschrift eng gerade
	NEs Normschrift eng schräg
	GSg Grotesk gerade schraffiert
	GLs Grotesk leer schräg
	GVs Grotesk voll schräg
	Gri Griechisch
	Kur Kursiv
	Gro Grotesk
	Klg Klassik gerade
	Kls Klassik schräg
	Go1 Gotisch 1
	Go2 Gotisch 2
	Go3 Gotisch 3
	Pe Pica eng
	HL Helvetica leer
	HS Helvetica schraffiert
	HV Helvetica voll
	Kyr Kyrillisch
	PhB Pica halbe Breite
	Com complex.shx
	Ex2 extfont2.shx
	GbC gbeitc.shx
	GbN gbenor.shx
	GoE gothice.shx
	GoG gothicg.shx
	GoI gothici.shx
	GrC greekc.shx
	GrS greeks.shx
	ICP isocp.shx
	Ip2 isocp2.shx
	Ip3 isocp3.shx
	ICT isoct.shx
	Ic2 isoct2.shx
	Ic3 isoct3.shx
	Ita Italic.shx
	ItC italicc.shx
	ItT italict.shx
	MTX monotxt.shx
	RoC romanc.shx
	RoD romand.shx
	RoS romans.shx
	RoT romant.shx
	ScC scriptc.shx
	ScS scripts.shx
	TXT txt.shx
	Sim simplex.shx
	Ari Arial
	BkA Book Antiqua
	BOS Bookman Old Style
	CyG Century Gothic
	Com Comic Sans MS
	Cou Courir New
	FGM Franklin Gothic Medium
	Gar Garamond
	Geo Georgia
	Hae Haettenschweiler
	Imp Impact
	Luc Lucida Console
	MSS Microsoft Sans Serif
	MtC Monotype Corsiva
	PaL Palatino Linotype
	Syl Sylfaen
	Tah Tahoma
	TrM Trebuchet MS
	Ver Verdana
	VAC VAI Arial Cyrillisch
	BGL Bank Gothic Light
	BGM Bank Gothic Medium
	CBp CityBlueprint
	D8R Dutch 801 Roman
	D8X Dutch 801 Extra Bold
	EuR EuroRoman
	ISP ISOCPEUR
	IST ISOCTEUR
	Msp Monospace 821
	Rtc Romantic
	Ssf SansSerif
	Sty Stylus
	SBO Swiss 721 Bold Outline
	SBI Swiss 721 Black
	SBa Swiss 721 Black Outline
	Swi Swiss 721
	Tec Technic
	TeB TechnicBold
	TeL TechnicLite
	ArN Arial schmal
	Si8 simplex8.shx
	C3X Code3X Barcode

Anmerkung:
Texte mit den Schriftarten NBg und NBs können Sie der DIN 6776 bzw. der ISO-Norm 3098 anpassen. Über das Menü Réglages > Réglages de base ändern Sie den voreingestellten Faktor der Normschrift 1.0000 auf den Faktor Normschrift 0.8476. Texte der Schriftart True Type, z.B. Arial, sind Stiftstärken unabhängig. Sie übernehmen nur die Farbe des gewählten Stifts, jedoch nicht die Stärke.

Unterstrich

Umschaltfunktion: Unterstrich, ein-/ausschalten

Um Texte zu unterstreichen, schalten Sie die Funktion vor der Texteingabe ein. Bestimmen Sie nacheinander den Abstand zwischen Text und Unterstrich, den Überstand des Unterstrichs zu beiden Seiten des Texts sowie die Stiftstärke für den Unterstrich in der Funktionsleiste.

Frei

Umschaltfunktion: Freie Lage, ein-/ausschalten

Ein Platzhalter in Größe des eingegebenen Texts erscheint am Cursor, den Sie frei platzieren können.

Nächste Zeile= ...*H

Textumbruch Zeilenabstand = Faktor * Schrifthöhe

Über diese Funktion können Sie Texte mit einem Abstandsfaktor in eine „neue Zeile“ schreiben, z.B. Schrifthöhe = 3 mm > Umbruch = 2,5 * 3 = 7,5 mm

Folgende Faktoren können Sie in der Funktionsleiste wählen:

0.0	Keine neue Zeile
iden	Abstandsfaktor über den Zeilenabstand zweier vorhandener Texte errechnen Beachten Sie, dass Sie zum Identifizieren die Textanfangspunkte anfahren.
1, 5, ...	Vordefinierten Faktor wählen
Eingabe:	Abstandsfaktor eingeben

Über einen Abstandsfaktor >0 können Sie Leerzeilen erzeugen. Mit [Enter] springen Sie in die nächste Zeile, auch wenn Sie keinen Text eingegeben haben.

Anmerkung:
Bei der Texteingabe können Sie neben der Funktion Nächste Zeile analog das Menü Editer > Identifier >Textpunkt > neue Zeile nutzen (siehe Saisir des textes). Beachten Sie, dass keine Kopplung zwischen den Funktionen Nächste Zeile und Textpunkt besteht. Eine Übernahme des Abstandsfaktors in die jeweils andere Funktion ist somit ausgeschlossen.

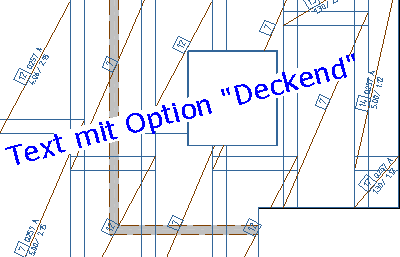

Deckend

Umschaltfunktion: Text deckend, ein-/ausschalten

Der Text legt sich „deckend“ über die zeichnerischen Elemente (Linien, Schraffuren, Wände usw.) des Plans.

Anmerkung:

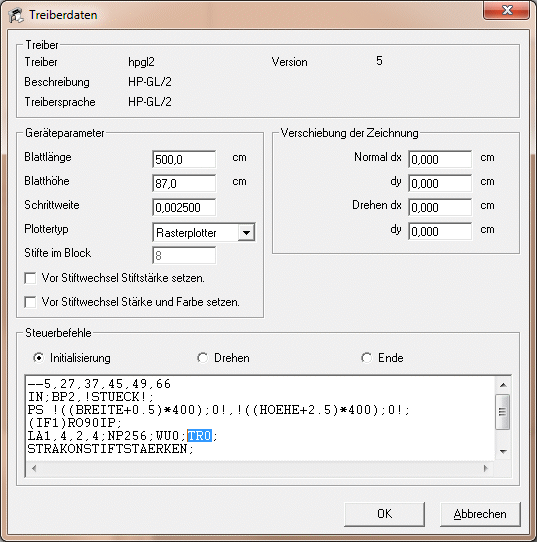

Beachten Sie, dass für die korrekte Darstellung des deckenden Bereichs beim Drucken, im Druckertreiber der Befehl TR1 durch TR0 (Transparancy off) ersetzt wird.

Vorschau

Umschaltfunktion: Textvorschau im Plan, ein-/ausschalten

Der eingegebene Text wird direkt mit den voreingestellten Werten der Funktionszusatzleiste (Ausnahme: Stiftfarbe) auf dem Plan dargestellt.

Die aktuelle Eingabeposition in dem dargestellten Text (Markierungsstift) wird durch einen Cursor (Linie) angezeigt. Liegt die aktuelle Eingabeposition auf einem Sonderzeichen, z.B. Hoch-, Tiefstellung, wird dies durch ein x-Zeichen markiert. Werden Zeichen eingefügt, wird die Eingabeposition mit einem Rahmen gekennzeichnet.

Bei einem neuem Bildschirmausschnitt wird der bereits eingegebene Text neu gezeichnet.

Während der Texteingabe können Eingaben über die Funktionszusatzleiste erfolgen bzw. der Stift aufgesetzt werden. Der bis dahin eingegebene Text bleibt erhalten.

Textdatei

Kompletten Text aus vorhandenen ASCII-Dateien in den Plan übernehmen

Funktionsleiste

mehr hierzu ...

Einbauen	Den Textblock bauen Sie über das sich automatisch einschaltende Zusatzprogramm TEXTDA (siehe Programmes complémentaire, TEXTDA : lecture et dessin d'un bloc de texte) mit den dort modifizierbaren Einstellungen für Stiftstärke, Schriftart, -höhe, -zeilenabstand und -winkel ein. Nach Eingabe des ASCII-Dateinamens erscheint ein Platzhalter in Größe des Textblocks, den Sie frei platzieren können.
Bearbeiten	Vorhandene Textblöcke nachträglich im Ausschnitt bearbeiten Neben den beim Einbau erläuterten Textparametern, können Sie auch die Zeichnungsebenenzuordnung und den Textinhalt über den im Menü Réglages > Réglages de base > Réglages de base > Editor definierten Editor korrigieren. Abschließend können Sie die Textblocklage neu definieren:
Editieren	Editor öffnen, den Sie über das Menü Réglages > Réglages de base > Réglages de base > Editor zur Bearbeitung einer beliebigen Textdatei definiert haben.

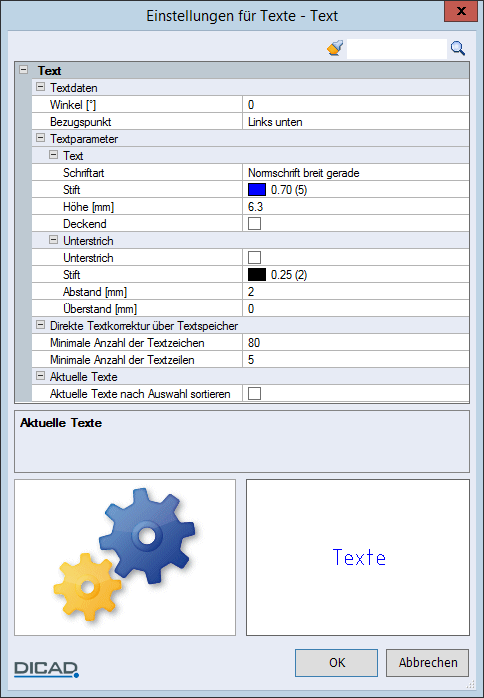

Einstellungen für Texte

(Alternativ können Sie die Dialogbox auch über das Menü Réglages > 2D-Konstruktion > Texte öffnen.)

Direkte Textkorrektur über Textspeicher

Überschreitet ein Text eine voreingestellte Zeichen- oder Zeilenanzahl, erfolgt die Korrektur (siehe Corriger les textes) direkt im Textspeicher, z.B. um einen Text durch einen schon vorhandenen Eintrag im Textspeicher zu ergänzen.
Die Einstellung beinhaltet die gewünschte Anzahl an Textzeichen oder Textzeilen, ab denen der Textspeicher geöffnet werden soll.

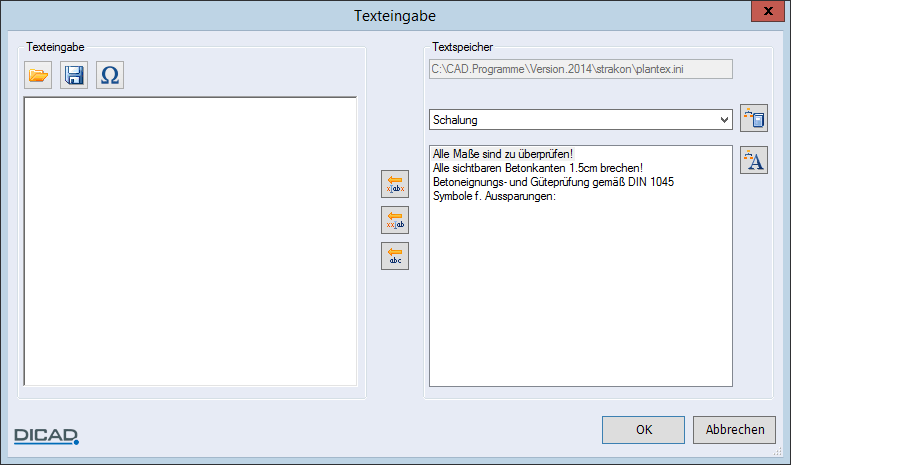

Bei Überschreitung der voreingestellten Werte öffnet sich der Textspeicher (siehe Mémoire de texte persistante) automatisch und der zu korrigierende Text wird zur Bearbeitung angeboten:

Aktuelle Texte

Sie können für den temporären Textspeicher (siehe Mémoire de texte temporaire) die Sortierung nach zuletzt gewähltem Text über die Option Aktuelle Texte nach Auswahl sortieren ein- oder ausschalten.

Um den zuletzt gewählten Text in die erste Zeile der Liste zu setzen, schalten Sie die Option ein. Ansonsten gilt die Reihenfolge der eingegebenen Texte.

Vorher	Nachher (Nach Auswahl des Texts Seitenansicht)

Anmerkung:
Die Texte sind bei einem neuen Bildaufbau nicht mehr sichtbar, da der Bildaufbau so wesentlich schneller erfolgt. Alle unterdrückten Texte können Sie jederzeit einschalten über das Freihandsymbol (siehe Kapitel Entrée / accessibilité, , Funktion im Modul STRAKON auslösen), in dem Menu contextuel: Texte einschalten oder in der Barre d'outils: Mettre en circuit des éléments de dessin > Texte.

Anmerkung:

Die Texte sind bei einem neuen Bildaufbau nicht mehr sichtbar, da der Bildaufbau so wesentlich schneller erfolgt. Alle unterdrückten Texte können Sie jederzeit einschalten über das Freihandsymbol

(siehe Kapitel Entrée / accessibilité, , Funktion im Modul STRAKON auslösen), in dem Menu contextuel: Texte einschalten oder in der Barre d'outils: Mettre en circuit des éléments de dessin > Texte.

Über das Menü Editer oder in der Barre d'outils können Sie weitere Manipulationen der Texte wählen:

Supprimer / Supprimer individuellement dans la fonction active (Text)

Supprimer en arrière dans la fonction active

Einzeln korrigieren (siehe Corriger les textes)

Copier individuellement dans la fonction active

Anmerkung:
In der Funktion Déplacer section können Sie in den nachfolgenden Funktionszusatzleisten über Einzeln > Text oder über die Funktion Déplacement individuelle libre Text direkt frei verschieben.
