Lignes

STRAKON documentation : Construction 2D : Lignes

Lignes

Saisir des lignes

Corriger les lignes

Menü Construction 2D > Linien

Werkzeugleiste:

Linien

Funktionszusatzleiste

Anfangspunkt

Neuen Anfangspunkt bestimmen

Die Funktion ist eingeschaltet. Haben Sie den Anfangspunkt der ersten Linie bestimmt, schaltet sich diese Funktion aus, sofern Sie Linien mit Relativ- oder Absolutkoordinaten (siehe Kapitel Entrée / accessibilité, Choisir des coordonnées) in einem Polygonzug eingeben (siehe Option Polygon). D.h. ist der Anfangs- und Endpunkts der ersten Linie definiert, bestimmen Sie immer nur den Endpunkt der nächsten Linie. Um jedoch einen neuen Polygonzug zu beginnen, aktivieren Sie Anfangspunkt erneut, um einen neuen Anfangspunkt zu bestimmen.

Anmerkung:
Gummiband Ist der Linienanfangspunkt definiert, bestimmen Sie die Lage und Länge der Linie durch Bewegen des Fadenkreuzes frei. Die neue Linie wird als „Gummiband“ mitgeführt und das Fadenkreuz „hängt“ dabei am Endpunkt der einzugebenden Linie. Die Gummibanddarstellung ist permanent eingeschaltet. Den Endpunkt der Linie können Sie frei oder über die Identifikation eines vorhandenen Punkts bestimmen.

Anmerkung:

Gummiband

Ist der Linienanfangspunkt definiert, bestimmen Sie die Lage und Länge der Linie durch Bewegen des Fadenkreuzes frei. Die neue Linie wird als „Gummiband“ mitgeführt und das Fadenkreuz „hängt“ dabei am Endpunkt der einzugebenden Linie. Die Gummibanddarstellung ist permanent eingeschaltet.

Den Endpunkt der Linie können Sie frei oder über die Identifikation eines vorhandenen Punkts bestimmen.

Polygon

Umschaltfunktion: Einzelne Linie (ausgeschaltet) oder Polygonzug (eingeschaltet) wählen

Einzelne Linie	Anfangs- und Endpunkt bestimmen
Polygonzug	Anfangs- und Endpunkt der ersten Linie bestimmen und danach immer nur den Endpunkt der nächsten Linie (siehe Anfangspunkt)

Ltyp=...

Linientyp

Funktionsleiste

Alle vorhandenen Linientypen werden numerisch angezeigt.

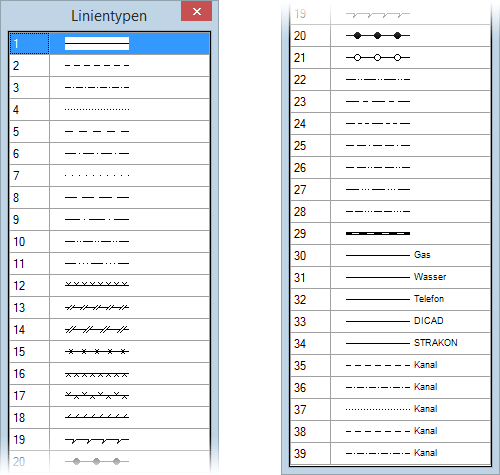

Hilfefenster

Alle vorhandenen Linientypen werden grafisch angezeigt.

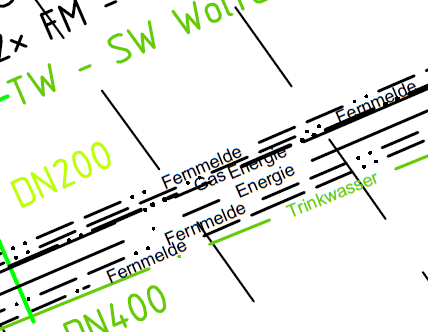

Die Linientypen 30 bis 39 stellen verschiedene Kombinationen aus Linie und Text dar, die Sie z.B. für die Darstellung von Versorgungsleitungen nutzen können.

Die Einstellungen der Linientypen bestimmen Sie über das Menü Réglages > Type de ligne.

S=...

Stiftstärke (Zur Information wird in der Klammer die entsprechende Stiftnummer angezeigt.)

mehr hierzu ...

Auswahl

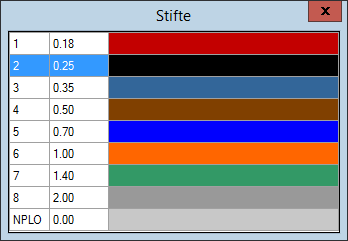

Alle verwendeten Stifte und Farben anzeigen (siehe Menü Réglages > Plumes)

Die entsprechende Farbzuweisung wird angezeigt (siehe Menü Réglages > Surface de dessin). Die Stiftnummer 9 = Nplo ist ein nicht zu plottender Stift, der nur auf dem Bildschirm, z.B. als Hilfslinie, dargestellt wird, jedoch später nicht geplottet wird.

Anmerkung:
Die Eingabe der Stiftstärke 0.00 löscht den Stift in der Auswahl, sofern nicht noch eine höhere Stiftnummer mit einer Stiftstärke belegt ist. D.h. angezeigt werden dabei alle Stifte bis zur höchsten belegten Stiftnummer.

Bearbeiten

Geometrie bearbeiten

Funktionsleiste

Die Funktionen

Verbinden = Raccorder des éléments

Verlängern/Verkürzen = Prolonger / raccourcir des éléments un sur l'autre

Trimmen = Etirer l'élément au point

Auftrennen = Diviser les élémentsSchnittpunkt = Modifier l'éléments à l'intersection

Ausrunden = Arrondir l'élément

sind in dem Kapitel Modifier les eléments, Eléments erläutert.

Parallele

Parallele eingeben (siehe Insérer élément, Parallèle).

Alte Elemente

Bei Elementmanipulationen auf alte Elemente zurücksetzen

Pfeil, Kreis

Umschaltfunktion: Pfeil oder Kreis zur Darstellung am Endpunkt der Linie wählen

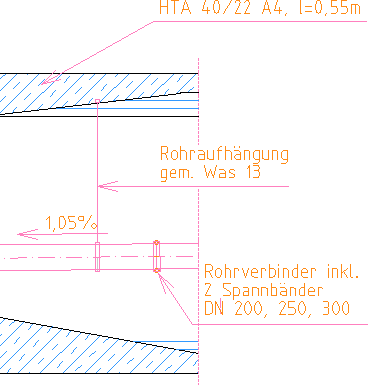

Beispiel: Pfeil

Anmerkung:
1. Der Pfeil oder der Kreis ist mit der Linie gekoppelt, d.h. beim Verschieben, Löschen, Kopieren usw. ändert sich der Pfeil oder der Kreis mit. Die Stiftstärke für den Pfeil oder Kreis und die Linie ist identisch. 2. Beim Identifizieren einer Linie mit Pfeil oder Kreis über die Taste [I] (siehe Kapitel Entrée / accessibilité, , Identifizieren) oder einen SmartClick schaltet sich die Funktion Pfeil oder Kreis ein. 3. Den Linientyp 1 können Sie nicht ändern.

Anmerkung:

1. Der Pfeil oder der Kreis ist mit der Linie gekoppelt, d.h. beim Verschieben, Löschen, Kopieren usw. ändert sich der Pfeil oder der Kreis mit. Die Stiftstärke für den Pfeil oder Kreis und die Linie ist identisch.

2. Beim Identifizieren einer Linie mit Pfeil oder Kreis über die Taste [I] (siehe Kapitel Entrée / accessibilité, , Identifizieren) oder einen SmartClick schaltet sich die Funktion Pfeil oder Kreis ein.

3. Den Linientyp 1 können Sie nicht ändern.

S, M, L, XL

Größe des Pfeils oder Kreises

Einstellungen für Linien

(Alternativ können Sie die Dialogbox auch über das Menü Réglages > Construction 2D > Linien öffnen.)
