Type de ligne
Menü Réglages > Linientypen
Zur Korrektur der Strich- und Zwischenlänge sowie Linienhöhe für Linientypen, die eine Darstellungshöhe beinhalten, fahren Sie das entsprechende Feld an, geben den neuen Wert ein und bestätigen mit [Enter].
Durch eine Korrektur der Linientypen können Sie diese an den jeweiligen Planmaßstab anpassen. Die bestimmten Einstellungen gelten für alle auf dem Plan erzeugten Linien.
Anmerkung: |
|---|

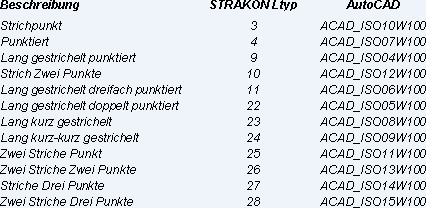

1. Linientyp 29 - Abdichtung  Der Linientyp wird mittig geführt, d.h. die Dicke (Wert C) dehnt sich gleichmäßig zu beiden Seiten der Führungslinie aus. 2. Linientypen für den Datentausch Für einen Datentausch mit AutoCAD entsprechen die folgenden STRAKON-Linientypen den AutoCAD-Linientypen (siehe Kapitel Sortie, listes et interfaces, Flux de conversion):  |
Um z.B. Versorgungsleitungen deutlicher darzustellen, können Sie den Linientypen 30 bis 39 einen immer wiederkehrenden Text zuweisen. Verschiedene Kombinationen aus Linie und Text sind möglich:

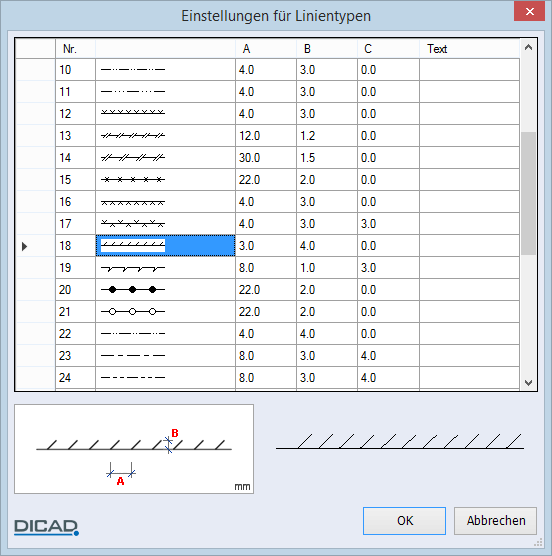

Sie können die Linientypen 30-39 beliebig verändern. Eine Korrektur der Linienlänge (Wert A), des Abstands zwischen Linie und Text (Wert B), der Texthöhe (Wert C) sowie des Texts bestimmen Sie über das entsprechende Feld. Den Linientyp können Sie durch einen Klick in der 2. Spalte in der sich öffnenden Dialogbox wählen:
Die vorgenommenen Einstellungen gelten für alle auf dem Plan erzeugten Linien.
Die Schriftart ist nicht frei wählbar. Hierfür ist die Schriftart Arial festgelegt.
