Flux de conversion
Sind alle Réglages pour le DXF/DWG-Import bestimmt, erfolgt die eigentliche Konvertierung.
Werden bei der Konvertierung Elementattribute (Linien, Texte usw.) erkannt, die in der Zuordnungsdatei nicht definiert worden sind, wird diese nochmals geöffnet und eine Auflistung der neuen Elementattribute, deren Beschreibung sowie dahinter die bisherigen Einträge der Tabelle angezeigt. Die nicht definierten Elemente erhalten automatisch den zuvor gewählten STRAKON-Vorgabewert (Ausnahme: Ebenen).
Sind in der DXF/DWG-Datei Ebenen vorhanden, die in der Zuordnungsdatei nicht definiert worden sind, können Sie diese für den nächsten Konvertierungsablauf zuordnen und/oder mit dem Status „lesen/nicht lesen“ versehen. Den Status wechseln Sie durch Markieren der entsprechenden Ebene und Klicken auf das Icon
 | Ebene nicht lesen |
Der gewählte Status wird im Beschreibungstext angezeigt.

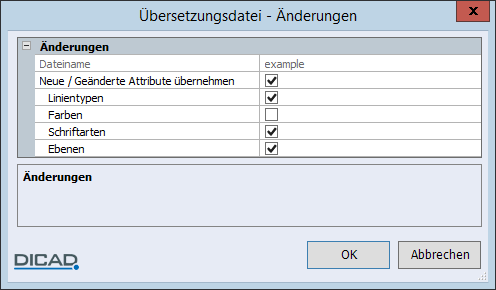

Alle neuen Elementattribute können Sie anschließend auch in die gewählte Zuordnungsdatei übernehmen.
