Diviser les éléments
Werkzeugleiste:

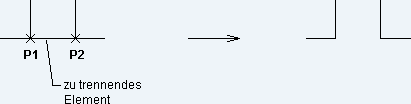

Elemente auftrennenEin Element (Linie, Kreis, Ellipse usw.) können Sie an zwei beliebigen Punkten auftrennen und das Zwischenstück löschen, z.B.
Fahren Sie das zu trennende Element an und bestimmen die Auftrennpunkte. Über Anderes Element in der Funktionszusatzleiste können Sie den Vorgang für ein anderes Element wiederholen.
Sie können entweder Schalkantenpunkte (auch Schnittpunkte) identifizieren oder beliebige Punkte auf bzw. neben dem Element definieren.
Beachten Sie, dass von den frei gewählten Punkten aus jeweils das Lot zum Element gefällt wird.
Ist der zweite Punkt bestimmt, wird das Zwischenstück direkt gelöscht.
Anmerkung: |
|---|
Die automatische Identifikation vorhandener Schalkantenpunkte als Auftrennpunkte können Sie über Ident in der Funktionszusatzleiste einschalten.  Haben Sie versehentlich einen falschen Punkt bestimmt, können Sie diesen über Anderen Punkt in der Funktionszusatzleiste neu bestimmen. |
