Construction 2D
► (Tooltips vorhanden)

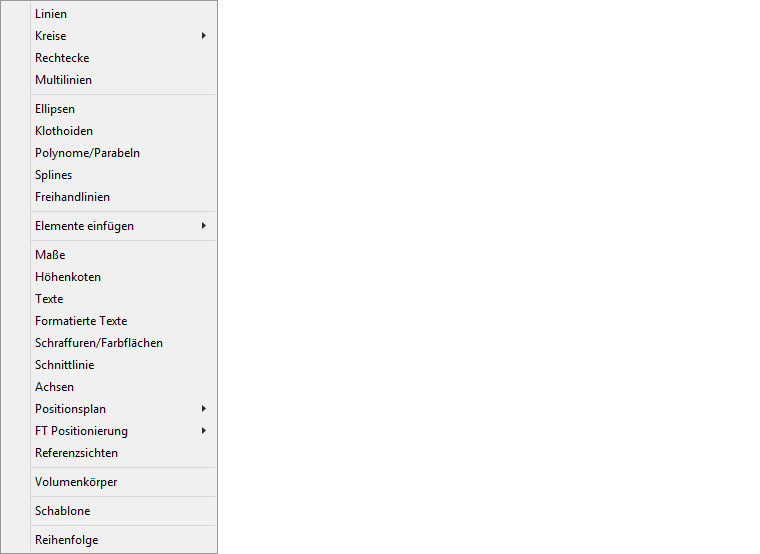

Linien, Kreise, ...Ellipsen, Klothoiden, ..., Elemente einfügenElemente einfügenFT PositionierungLinien, Kreise, ...ReferenzsichtenSchabloneReihenfolgeVolumenkörperPositionsplan
Linien, ...
Konstruktionsfunktionen der Barre d'outils (Schalungselemente) aktivieren (siehe Kapitel Construction 2D)
Kreise

Ellipsen, Klothoiden, ...
Weitere Elementfunktionen (Parallele, Tangente an Kreis usw.) aktivieren und die zugehörigen Elemente in den Plan einfügen (siehe Kapitel Construction 2D)

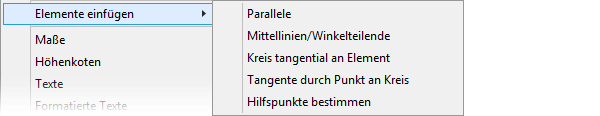

Elemente einfügen
(siehe Kapitel Construction 2D, Insérer élément)

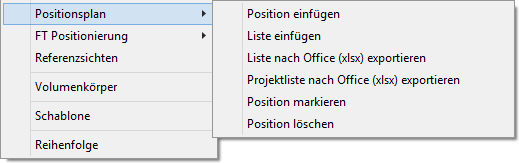

Positionsplan
Positionssymbolik in Positionsplänen erstellen (siehe Kapitel Construction 2D, Positionsplan)

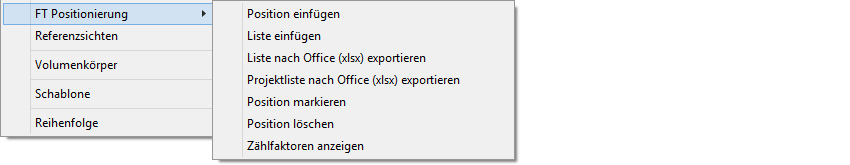

FT Positionierung
Referenzsichten
Referenzierende Ausschnitte im Quellplan erzeugen und in einen separaten Plotplan (Zielplan) einbauen (siehe Kapitel Aides à la construction, Vues de référence)
Volumenkörper
3D-Körper zur Ermittlung des Volumens und Gewichts erzeugen (siehe Kapitel Construction 2D, Solides)
Schablone
Schablonen zum Durchzeichnen vorhandener Zeichnungselemente erzeugen und einbauen (siehe Kapitel Aides à la construction, Gabarit)
Reihenfolge
Zeichnungsreihenfolge für das CAD-Fenster und das Drucken bestimmen (siehe Kapitel Modifier les eléments, Séquence)
