Positionsplan
Werkzeugleiste:

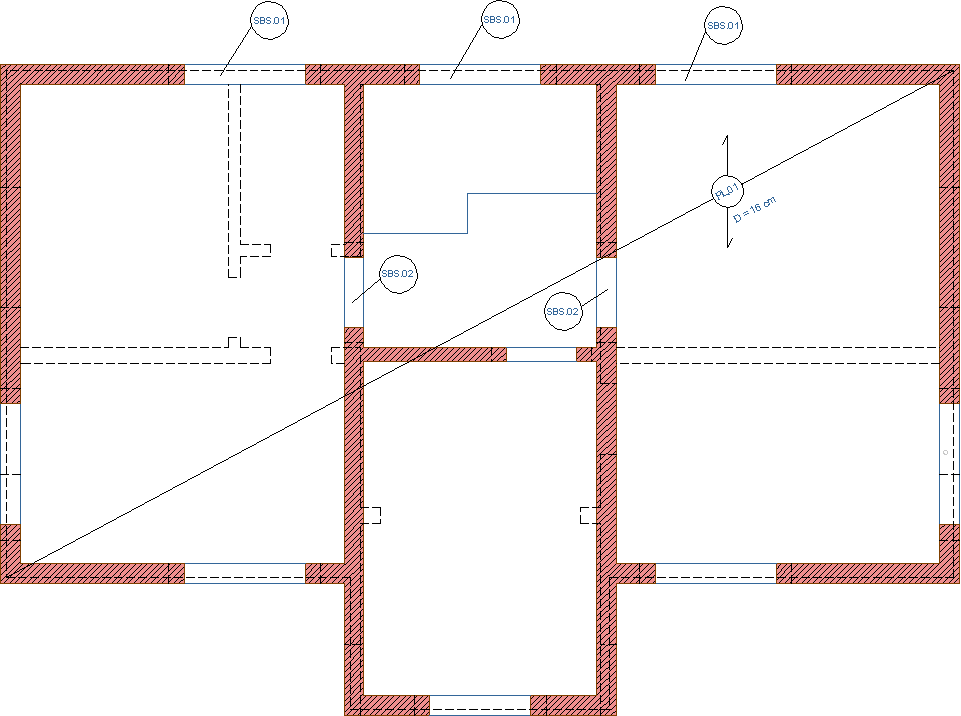

PositionsplanIn Abstimmung mit dem Architekten können Sie als Statiker eine Vordimensionierung der geplanten Bauteile anhand von Positionsplänen in 2D-Zeichnungen, 3D-Sichten, die aus dem Cube in den Plan abgegeben werden, sowie in PDF/DWG importierten Plänen erstellen.
Die Darstellung der Positionen im Plan können Sie mit folgenden Optionen bestimmen:
Mit oder ohne Markierungslinie bzw. DiagonaleMit oder ohne ZusatztextUnterschiedliche Positionssymbole mit unterschiedlichen EinstellungenFreie Verschiebbarkeit des Positionssymbols und des Zusatztexts auf der DiagonalenFreie Lage des PositionssymbolsBei den Kreissymbolen Eingabe eines Mindestdurchmessers unter Berücksichtigung der Texthöhe und des Randabstands zum Kreis

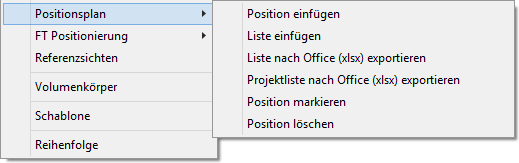

Über das Untermenü können Sie folgende Funktionen wählen:
Funktionsleiste
► (Tooltips vorhanden)
Funktionszusatzleiste
► (Tooltips vorhanden)

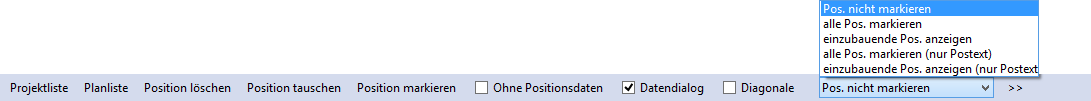

Neben den Funktionen, wie sie auch in der FT Positionierung vorkommen, stehen Ihnen in der Funktionszusatzleiste weitere Optionen zum Einfügen der Positionen zur Verfügung:

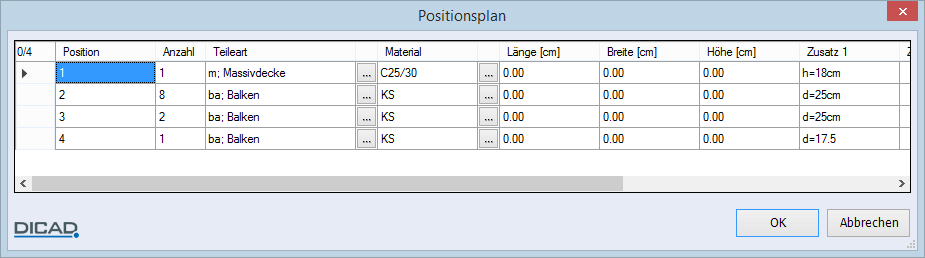

Projektliste
Projektliste eingebauter Positionen im aktuellen Arbeitsbereich

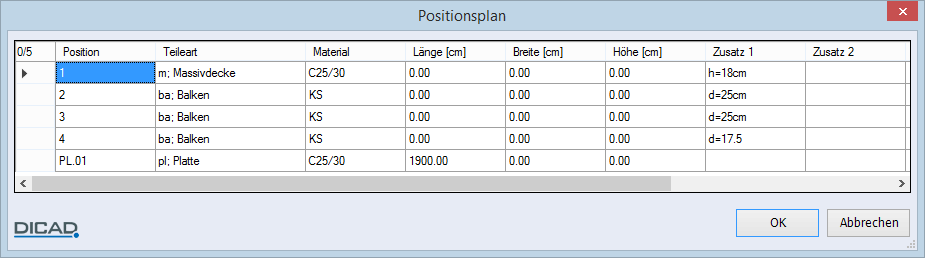

Planliste
Positionsliste eingebauter Positionen im aktuellen Plan
Position löschen
Position tauschen
Positionsnummern tauschen
Position markieren
Ohne Positionsdaten
Umschaltfunktion: Einfache Eingabe ohne Positionsdaten, ein-/ausschalten
Datendialog
Umschaltfunktion: Datendialog bei einer neuen Position anzeigen, ein-/ausschalten
Option eingeschaltet:

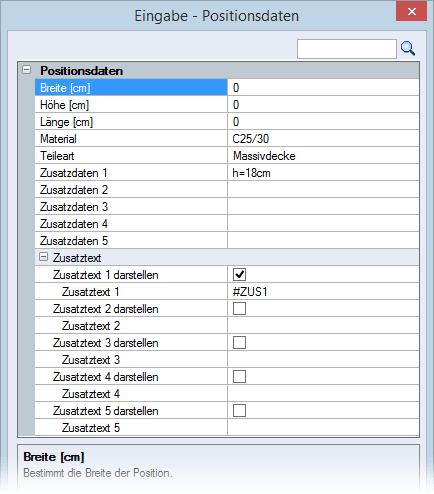

Nach Eingabe einer neuen Positionsnummer öffnet sich eine Dialogbox zur Eingabe der Abmessungen, des Materials sowie der Teileart. Die Eingabe der Zusatztexte zum Bauteil ist über die Optionen Zusatz x möglich (siehe hierzu Einstellungen für die Darstellung der Positionssymbolik, Zusatztext x darstellen, Zusatztext x):
Die Dimension entspricht der gewählten Eingabedimension in der Barre d'outils.
Diagonale
Umschaltfunktion: Position an Diagonale darstellen, ein-/ausschalten

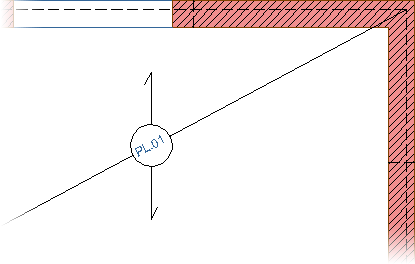

Option eingeschaltet:
Pos. nicht markieren, …
Markierungsmodus wählen
Beim Einfügen einer weiteren Position können Sie für alle im Plan vorhandenen Positionen einen Markierungsmodus wählen:
Pos. nicht markieren | Keine Position markieren |

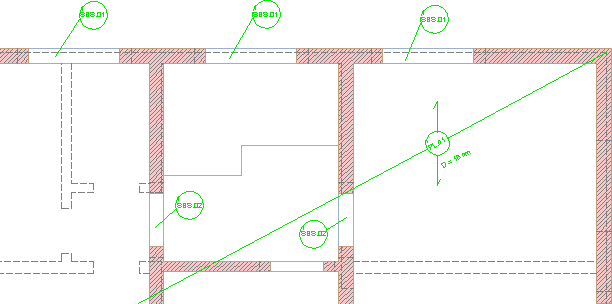

alle Pos. markieren | Alle Positionen (inkl. Markierungslinie, Diagonale, Zusatztext und Spannrichtungssymbol) in Markierungsfarbe darstellen  |

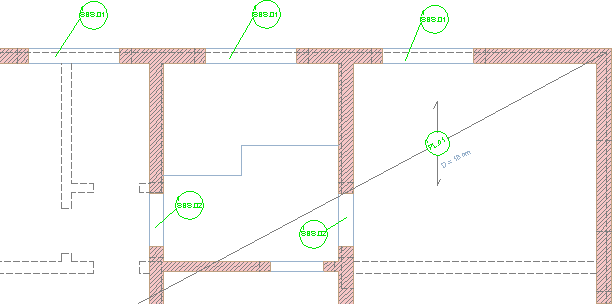

einzubauende Pos. anzeigen | Alle bereits eingefügte Positionen der einzubauende Position in Markierungsfarbe darstellen  |
alle Pos. markieren (nur Postext) | Nur den Positionstext (inkl. Markierungslinie) aller Positionen in Markierungsfarbe darstellen  |
einzubauende Pos. anzeigen (nur Postext) | Nur den Positionstext (inkl. Markierungslinie) aller bereits eingefügte Positionen der einzubauende Position in Markierungsfarbe darstellen  |
>>
(Alternativ können Sie die Dialogbox auch über das Menü Réglages > Construction 2D > Positionsplan öffnen.)
