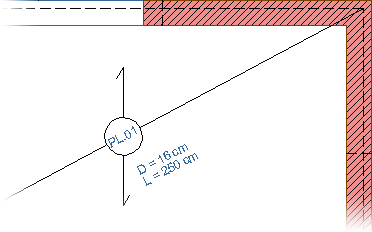

Position an Diagonale darstellen
Werkzeugleiste:
Positionsplan Analog „Position einfügen“ erfolgen die Eingabe und Einstellungen der Positionsnummer und des -texts. Die Diagonale bestimmen Sie über ihren Anfangs- und Endpunkt.
Funktionszusatzleiste
Sie können Stiftstärke und Linientyp der Diagonale bestimmen sowie das Positionssymbol im Winkel der Diagonale platzieren. Über Frei platzieren Sie das Positionssymbol an einen Knick der Diagonale. Hierbei können Sie den Winkel (W=...) des Positionstexts manuell bestimmen.
Kreis, Spannrichtung
Erläuterung zu den Funktionen, siehe Position einfügen
Zusatztext
Erläuterung, siehe Position einfügen
Winkel der Diagonale Textblock: eingeschaltet  | Frei Neigungswinkel manuell Textblock: ausgeschaltet  |
