Vues de référence
Menü Construction 2D > Referenzsichten
Werkzeugleiste:
ReferenzsichtenÜber die Referenzsichten können Sie referenzierende Ausschnitte im Quellplan erzeugen und in einen separaten Zielplan einbauen.
Die Anwendung von Referenzsichten umfasst dabei
- die automatische Zusammenstellung von Plotplänen
- die manuelle Erweiterung eines Plans, um, z.B. ein referenziertes Detail, einzubauen
Die optional direkte Darstellung der Inhalte eingebauter Referenzsichten ermöglicht zudem das komfortable Hinzufügen weiterer Zeichnungselemente. In dieser Darstellung sind alle STRAKON-Elemente aus der Quellsicht in Linien und Texte zerlegt. Ausnahme bilden die Elemente Farbschraffur und Pixelbilder.
Funktionsleiste
Funktionszusatzleiste
► (Tooltips vorhanden)
Liste

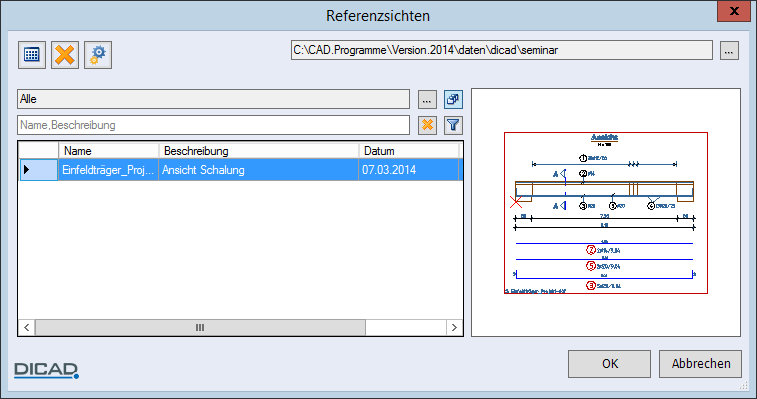

Liste eingebauter Zielsichten mit ihren Einbaudaten und Bearbeitungsfunktionen (siehe Liste)
Referenzsichtverwaltung
Die Handhabung der Verwaltung erfolgt analog der Erläuterung zur Gestion de fichiers.
mehr hierzu ...
Alle
Name(n) des aktuellen Plans bzw. der gewählten Pläne
Sind alle Pläne gewählt, erscheint in dem Textfeld das Wort Alle.
 | Pläne auswählen Einen bzw. mehrere (diverse) Pläne wählen  |
 | Alle Pläne anzeigen, ein/aus Zwischen der Anzeige aller oder ausgewählter Pläne wechseln |
Alle aktualisieren/Vorschau
Alle Zielsichten aktualisieren und den Inhalt der Sichten mit dem gewählten Aktualisierungsmodus automatisch ohne Darstellung darstellen
Beim Verlassen der Funktion Referenzsichten wird der Inhalt dieser Sichten wieder ausgeblendet.
>>
(Alternativ können Sie die Dialogbox auch über das Menü Réglages > Construction 2D > Referenzsichten öffnen.)
