Menu contextuel

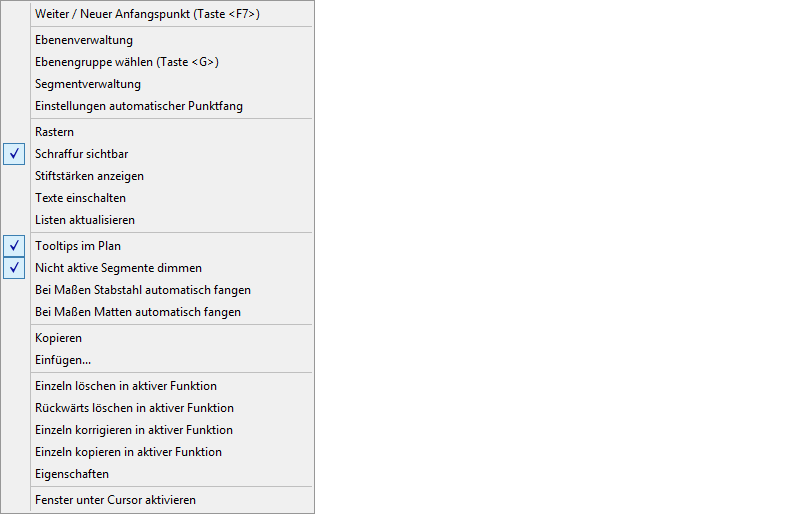

Häufig angewendete Funktionalitäten, wie z.B. Löschen, Verschieben, Maßraster ein- oder ausschalten, können Sie über das Kontextmenü wählen. Drücken Sie die rechte Maustaste bzw. die dazu eingestellte [Stift] Taste.
► (Tooltips vorhanden)
Weiter / Neuer Anfangspunkt (Taste <F7>)
Funktion beenden oder neuen Anfangspunkt bestimmen (siehe Kapitel Entrée / accessibilité, Fonction suivant / nouvel point de départ)
Ebenenverwaltung
Gestionnaire de calques öffnen
Ebenengruppe wählen (Taste <G>)
Segmentverwaltung
Gestionnaire segments öffnen
Einstellungen automatischer Punktfang
Einstellungen für die automatische Punktidentifikation zur vereinfachten Koordinateneingabe bestimmen (siehe Menü Réglages > Sélection automatique de points)
Rastern
Raster, z.B. für die Lage der Maßlinien, Lage eines Texts, ein-/ausschalten (siehe Kapitel Entrée / accessibilité, Raster für das Fadenkreuz einschalten)
Schraffur sichtbar
Schraffur ein-/ausschalten
Stiftstärken anzeigen
Unterschiedliche Stiftstärken auf dem CAD-Fenster anzeigen, ein-/ausschalten
Alternativ können Sie die Option auch über folgende Menüs öffnen:
Menü Vue > Stiftstärken anzeigen
Texte einschalten
Vorhandene, jedoch temporär nicht sichtbare, Texte einschalten
Listen aktualisieren
Texte der auf dem Plan vorhandenen Listen einschalten und aktualisieren
Tooltips im Plan
Tooltips im Plan ein-/ausschalten
Nicht aktive Segmente dimmen
Dimmung (Helligkeit der Elemente) nicht aktiver Segmente ein-/ausschalten
Bei Maßen Stabstahl/Matten automatisch fangen
Punktidentifikation in der Bemaßung von Bewehrungspunkten ein-/ausschalten
Kopieren, Einfügen
Planausschnitte/Segmente und auch Texte in die Zwischenablage kopieren und in beliebige STRAKON-Pläne oder in/aus anderen Programmen einfügen (siehe Kapitel Aides à la construction, Presse-papiers (Ctrl+C / Ctrl+V))
Einzeln/Rückwärts löschen in aktiver Funktion, Einzeln korrigieren/kopieren in aktiver Funktion
Einzelne Elemente bearbeiten (siehe Supprimer individuellement dans la fonction active und Supprimer en arrière dans la fonction active, Corriger individuellement dans la fonction active, Copier individuellement dans la fonction active)
Das Kontextmenü wird in diversen Funktionalitäten um Optionen erweitert, z.B.

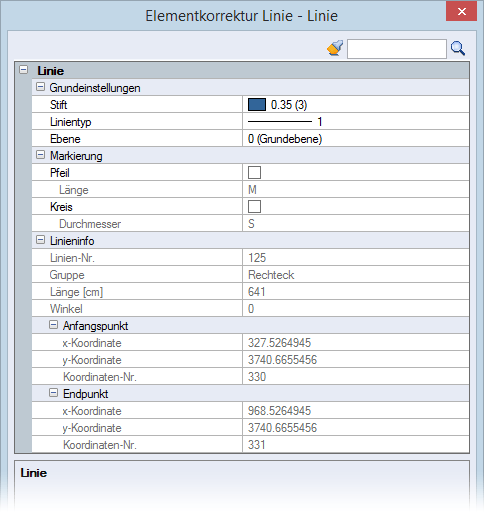

Eigenschaften
Fahren Sie vor dem Öffnen des Kontextmenüs ein Element mit dem Cursor (Fadenkreuz) an, wird zusätzlich die Option Eigenschaften angezeigt.
Die Eigenschaften beinhalten die globale Korrektur des Elements, z.B.
Die Eigenschaften beinhalten die globale Korrektur des Elements, z.B.
Fenster unter Cursor aktivieren
In der Funktion Fenêtre plan können Sie ein Planfenster aktivieren, das sich unter dem Cursor befindet.

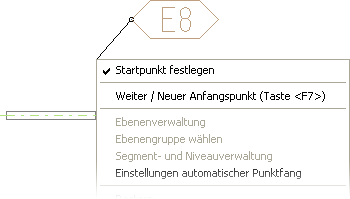

Startpunkt festlegen
Beim Einbau eines Zubehörs, z.B. Einbauteil, einer FT-Positionierung sowie eines Bauteils der Stahlbau Module, erfolgt nach Platzierung des Positionssymbols/der Beschriftung die Abfrage nach dem Endpunkt der Markierungslinie.
Der Startpunkt der Markierungslinie wird über einen Eckpunkt des Positionssymbols/der Beschriftung bestimmt. Hierzu bewegen Sie den Cursor in die Nähe des Eckpunkts (markiert durch einen Kreis) und bestimmen über Startpunkt festlegen den Startpunkt der Markierungslinie. Nachdem Sie den Endpunkt der Markierungslinie festgelegt haben, schaltet sich die Funktion automatisch aus.
Der Startpunkt der Markierungslinie wird über einen Eckpunkt des Positionssymbols/der Beschriftung bestimmt. Hierzu bewegen Sie den Cursor in die Nähe des Eckpunkts (markiert durch einen Kreis) und bestimmen über Startpunkt festlegen den Startpunkt der Markierungslinie. Nachdem Sie den Endpunkt der Markierungslinie festgelegt haben, schaltet sich die Funktion automatisch aus.
Anmerkung: |
|---|
Eingeschaltete Funktionen werden im Kontextmenü mit einem Häkchen markiert, bis Sie diese wieder ausschalten. |
