Gestionnaire de calques

STRAKON documentation : Principes : Calques : Gestionnaire de calques

Groupes de calques

Affectation d'élément automatique

Menü Réglages > Gestionnaires > Ebenen

Menü Autres > Calques > Funktionszusatzleiste: Ebenenverwaltung

Menü Autres > Boîte de calques > Icon: Ebenenverwaltung

Werkzeugleiste:

Ebenenverwaltung

Kontextmenü: Ebenenverwaltung

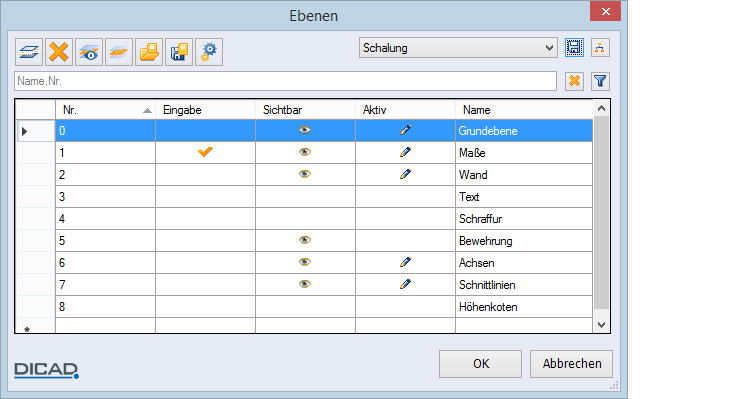

In dieser Verwaltung können Sie die Eingabeebene wählen, Ebenen des aktuellen Plans ein-/ausblenden, Ebenen löschen sowie neue Ebenen anlegen, die Ebenengruppe wechseln und in der Liste filtern.

Auswahlliste

In der Auswahlliste werden die Stati aller Ebenen der gewählten Ebenengruppe, z.B. Schalung, angezeigt (siehe Groupes de calques).

Die Anzeige der Liste können Sie durch Sortieren der Spalten anpassen und über ein entsprechendes Filterkriterium selektieren. Einträge in der Liste können Sie bearbeiten sowie neue einfügen. Den Inhalt der Liste können Sie nach Office ausgeben (siehe Kapitel Démarrage / interface utilisateur, Interface utilisateur, Modifier les listes dans les boîtes de dialogue / imprimer les liste vers Office).

Nr.

Laufende Nummer der angezeigten Ebenen

Eingabe

Kennzeichnung der gewählten Eingabeebene

Durch Klicken in die Spalte können Sie die aktuelle Eingabeebene wechseln.

Anmerkung:
Die gewählte Eingabeebene lässt sich nicht ausblenden, deaktivieren oder löschen!

Sichtbar

Zeichnungselemente der Ebene ein-/ausblenden

Aktiv

Zeichnungselemente einer sichtbaren Ebene identifzieren, ein-/ausschalten

Bei nicht sichtbarer Ebene (Sichtbar = ausgeschaltet) können Sie Aktiv nicht einschalten.

Name

Änderbarer Name der Ebenen (max. 10 Zeichen)

Ebenengruppe wechseln

Aktueller Name der Ebenengruppe

Durch Klicken auf die

-Schaltfläche können Sie über die Auswahlliste einen Ebenengruppennamen wählen.

Ändern Sie Einstellungen in den Spalten, wird der Name der Ebenengruppe ausgeblendet.

	Aktuellen Zustand der Ebenen (Eingabe, Sichtbar, Aktiv) als Gruppe speichern Einstellungen (Spalte Eingabe, Sichtbar und Aktiv) der Ebenen als eine Ebenengruppe speichern (siehe Groupes de calques)
	Ebenengruppen verwalten Ebenengruppe löschen Klicken Sie eine oder mehrere Zeilen und löschen diese mit Rechtsklick.
	Leere Ebenen markieren Leere Ebenen, die z.B. durch das Importieren einer DXF/DWG-Datei erzeugt wurden, markieren, um diese dann ggf. zu löschen. 1. Klicken Sie auf das Icon Leere Ebenen markieren 2. Klicken Sie auf das Icon Löschen
	Markierte Ebenen löschen Markierte Ebene/n löschen (Ausnahme: Gewählte Eingabeebene und Grundebene)
	Markierte Ebenen sichtbar schalten, ein/aus Zeichnungselemente der markierten Ebene/n ein-/ausblenden (Ausnahme: Gewählte Eingabeebene)
	Markierte Ebenen aktiv schalten, ein/aus Zeichnungselemente der markierten sichtbaren Ebene/n identifzieren, ein-/ausschalten (Ausnahme: Gewählte Eingabeebene)
	Ebenenvorlage öffnen Ebenenvorlage auswählen:
	Ebenenvorlage speichern Alle in der Ebenenverwaltung definierten Einstellungen werden beim Speichern eines Plans mit gespeichert. Damit Sie die gleichen Einstellungen auch in jedem neuen Plan nutzen können, legen Sie eine sogenannte Ebenenvorlage an. Sie können beliebig viele Vorlagen mit unterschiedlichen Einstellungen anlegen. Das Verwalten der Ebenenvorlagen erfolgt über das Menü Réglages > Gestionnaires > Modèles de calque.

Anmerkung:
Möchten Sie ein Ebenenvorlage generell als Standardeinstellung für neue Pläne definieren, können Sie dies über das Menü Réglages > Sélection de jeu pour plans einstellen.

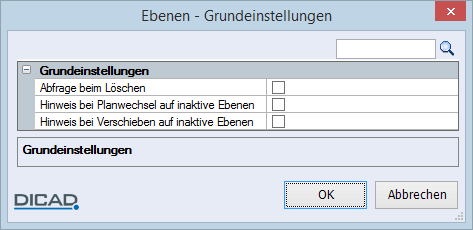

Einstellungen

Abfrage beim Löschen

Kontrollkästchen eingeschaltet:

Löschen einer Ebenen mit Sicherheitsabfrage

Kontrollkästchen ausgeschaltet:

Direktes Löschen einer Ebenen

Hinweis bei Planwechsel auf inaktive Ebenen

Meldung auf inaktive Ebenen beim Einlesen eines Plans über die Gestionnaire de plan, die KON-Datei oder das Menü Fenêtre, ein-/ausschalten

Hinweis bei Verschieben auf inaktive Ebenen

Meldung auf inaktive Ebenen nach Festlegung des Ausschnitts in der Funktion Déplacer section ein-/ausschalten

Alle Eingaben, die Sie in der Ebenenverwaltung vornehmen, bestätigen Sie mit OK.

Anmerkung:
Sind beim Öffnen eines Plans Ebenen auf „Nicht sichtbar“ gesetzt, d.h. Zeichnungselemente ausgeblendet, werden diese in einer Dialogbox angezeigt: Aktivieren Sie während der Planbearbeitung eine Funktion, deren Zuordnungsebene ausgeschaltet ist, erscheint z.B. folgende Meldung: Bestätigen Sie Ja, schalten Sie diese Ebene temporär ein, d.h. nur für die aktuelle Bearbeitung. Nach Ausführung der Funktion oder Beenden des Plans wird diese Ebene wieder auf „Nicht sichtbar“ gesetzt. In den Funktionen Verschieben, Kopieren, Spiegeln und Löschen (Menü Editer > Déplacer section usw.) verfahren Sie analog. Wählen Sie hierbei Segment, erscheint bei ausgeschalteten Ebenen die Meldung: Der Status wechselt nur temporär, d.h. nach Ausführung der Funktion wechselt der Status wieder auf die vorherige Ebeneneinstellung.

Anmerkung:

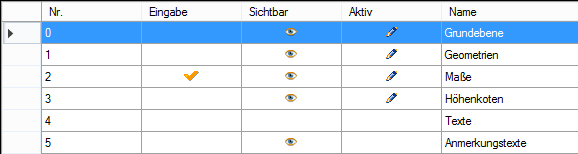

Sind beim Öffnen eines Plans Ebenen auf „Nicht sichtbar“ gesetzt, d.h. Zeichnungselemente ausgeblendet, werden diese in einer Dialogbox angezeigt:

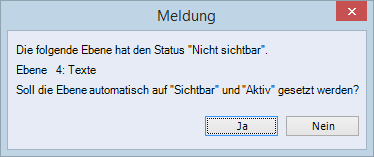

Aktivieren Sie während der Planbearbeitung eine Funktion, deren Zuordnungsebene ausgeschaltet ist, erscheint z.B. folgende Meldung:

Bestätigen Sie Ja, schalten Sie diese Ebene temporär ein, d.h. nur für die aktuelle Bearbeitung. Nach Ausführung der Funktion oder Beenden des Plans wird diese Ebene wieder auf „Nicht sichtbar“ gesetzt.

In den Funktionen Verschieben, Kopieren, Spiegeln und Löschen (Menü Editer > Déplacer section usw.) verfahren Sie analog. Wählen Sie hierbei Segment, erscheint bei ausgeschalteten Ebenen die Meldung:

Der Status wechselt nur temporär, d.h. nach Ausführung der Funktion wechselt der Status wieder auf die vorherige Ebeneneinstellung.
