Créer un plan

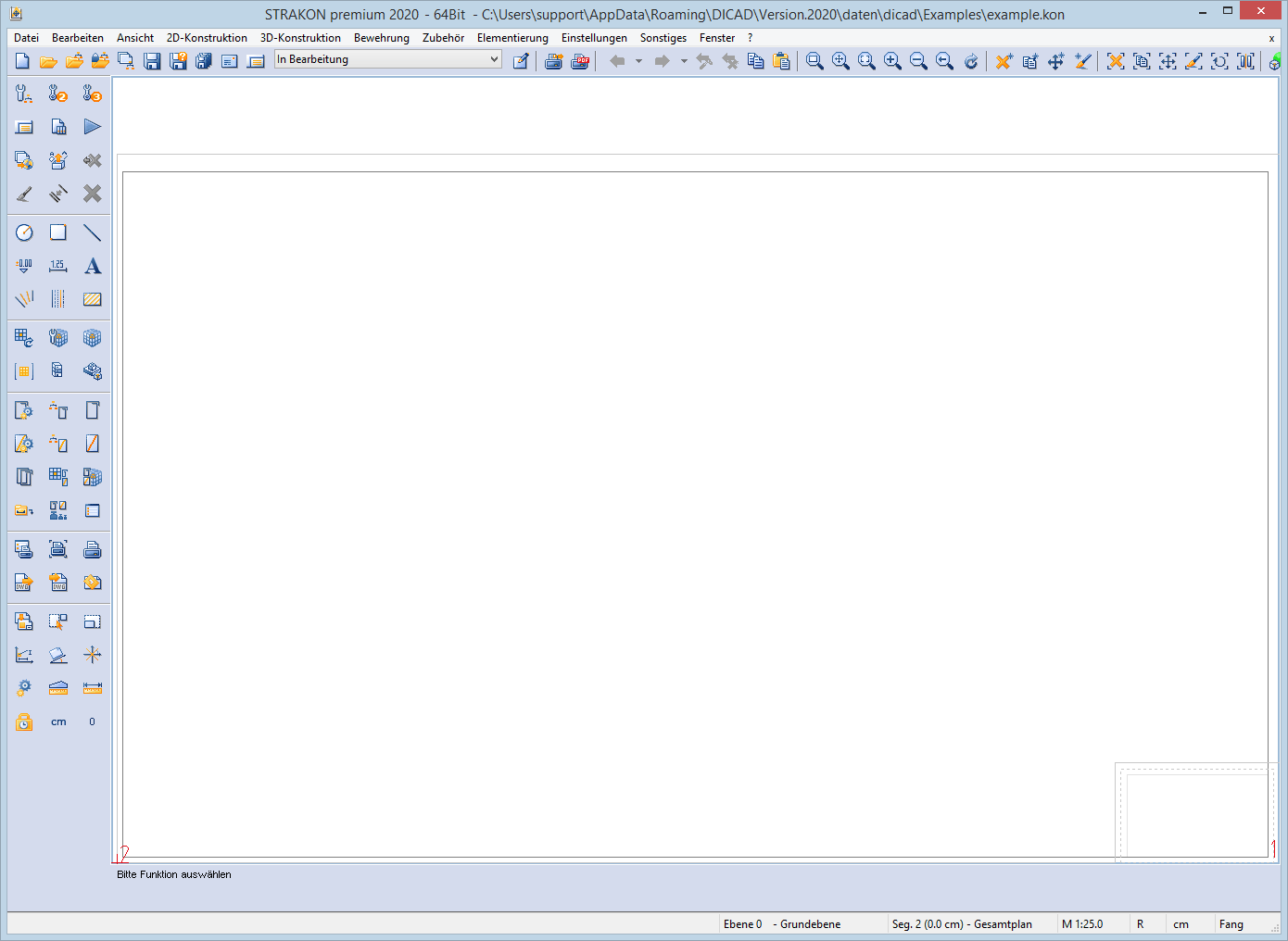

Werkzeugleiste:

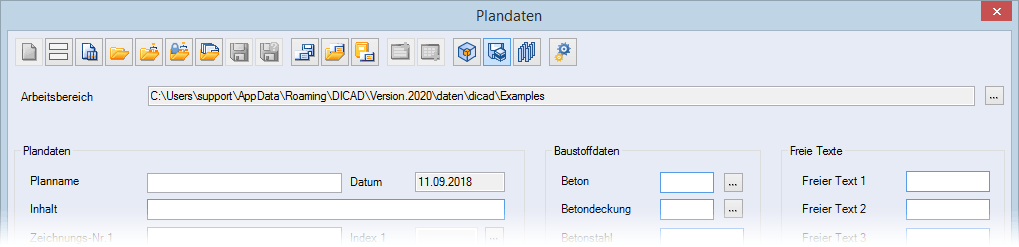

Plandaten >
NeuBeachten Sie, dass in den Plandaten zuerst der zuletzt bearbeitete Plan angezeigt wird. Erforderlich ist, dass Sie auf das Icon Neu klicken und anschließend den neuen Plannamen (= Datensatzbezeichnung) eingeben. Zur übersichtlichen Projektstrukturierung wird der Plan einem Changer / créer un nouvel affaire zugeordnet.
Die wichtigsten Eintragungen in den Plandaten sind der Planname, die Blattabmessung / Format sowie der Hauptmaßstab. Die Blattabmessungen können Sie sowohl frei über die Eingabe von Breite und Höhe als auch über die Auswahl eines DIN-Blattformats bestimmen. Für den Hauptmaßstab empfehlen wir den Zeichnungsmaßstab zu wählen, der auf dem Plan am häufigsten genutzt werden soll.
Plantexte, Blattabmessungen und Hauptmaßstab können Sie auch durch das Icon Plantexte aus letztem Plan übernehmen aus dem zuletzt bearbeiteten Plan übernehmen (siehe hierzu auch Plantexte aus Arbeitsbereich öffnen und Plantexte im Arbeitsbereich speichern). Alle übrigen Texte können Sie optional verwenden und sind nicht zwingend erforderlich (siehe Données plan).
Sind die Eingaben mit OK bestätigt, steht der neu angelegte Plan für die Bearbeitung zur Verfügung.
KON-Datei
Mit STRAKON erzeugte Pläne haben die Dateinamenserweiterung .kon.
Anmerkung: |
|---|
1. Beim Anlegen eines neuen Plans wählen Sie über das Menü Réglages > Sélection de jeu pour plans, ob im Plan mit den Planeinstellungen (Stifte, Einstellungen in den Funktionszusatzleisten usw.) des zuletzt bearbeiteten Plans oder mit den Einstellungen eines anderen Plansets gearbeitet werden soll (siehe Kapitel Configurations, Réglages, Charger / enregistrer les préréglages dans le plan). 2. Die zuvor definierten Plandaten des Plans können Sie auch nachträglich noch über das Menü Fichier > Données plan ändern. Ausnahme ist die Änderung des Plannamens. Der Plan wird mit dem neuen Namen dupliziert. Ändern Sie die Plandaten nachträglich, müssen Sie den Plan erneut speichern. |
