ZusatzprogrammeIn der Bearbeitung eines Schalplans müssen Sie häufig besondere Konstruktionselemente, wie z.B. Achsraster, geschnittene Stahlträger, erzeugen. Zur Vereinfachung bietet STRAKON, neben den Grundfunktionen, wie z.B. Linien, Maße, Texte, einfache und schnelle Konstruktionshilfen über die Zusatzprogramme an.
Unter Anwendung eines Zusatzprogramms können Sie folgende Konstruktionen eingeben:
AAPY | Gewindehülsen (Elementierung) |
ABMTEX | Bauteil mit Abmessungen beschriften |
AUSSYM | Symbol für Aussparung |
DURCHSYM | Symbol für Durchbruch |
FENSTER | Fenster |
FLAECHE | Flächenberechnung |
FTEXT | Text eingeben und frei platzieren |
GEOKO | Geodätische Koordinaten |
NECK | Vieleck |
PARPOL | Parallelpolygon |
POSPLAN | Positionsplan-Diagonale |
PROFIL | Beliebiges Trägerprofil |
PUNKT | Einlesen von Vermessungspunkten |
RECK | Beliebiges Rechteck |
TAPY | Transportanker (Elementierung) |
TEXTDA | Lesen und Zeichnen eines Textblocks |
TEXTUM | Textumrandung |
TRAEGER | IPB, IPE usw. |
TUER | Türanschlag |
WDLE_01 | 3D-Einbauteil WDOSE_01, optional mit dem 3D-Einbauteil LEER_03 |
WOLKE | Markierung |
Funktionsleiste
Funktionszusatzleiste
"zus-1"
Verwaltung

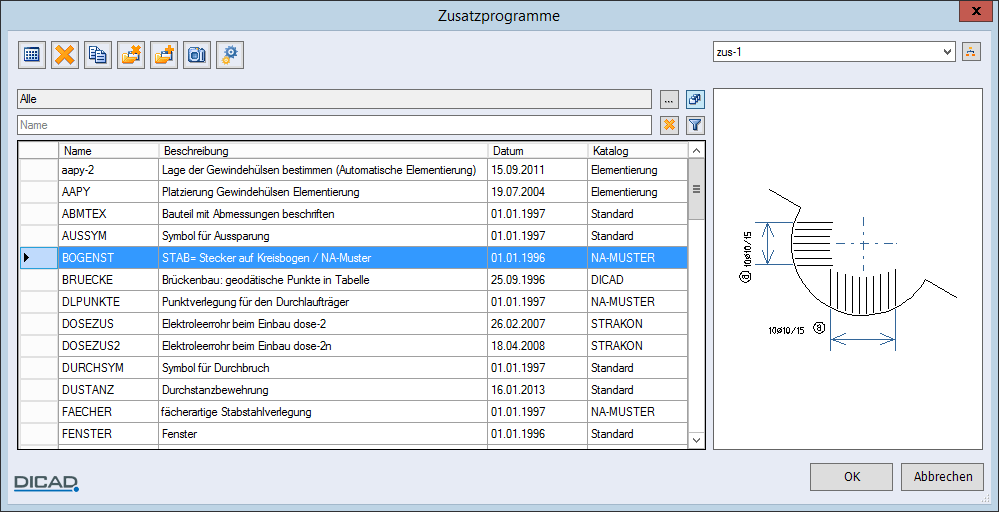

(Alternativ können Sie die Dialogbox auch über das Menü Réglages > Gestionnaires > Zusatzprogramme öffnen.)
Die Handhabung der Verwaltung erfolgt analog der Erläuterung zur Gestion de fichiers.
Geben Sie den Namen des Zusatzprogramms ein oder lesen Sie diesen aus der Dateiverwaltung ein.
Anmerkung: |
|---|
1. Für die Eingabe der Geometriewerte und Höhenkoten können Sie vorab beliebige Dimensionen (m, cm, mm usw.) über das Menü Réglages > Dimensions de saisie bestimmen. 2. Die Zeichnungsebenenzuordnung kann für die einzelnen Elemente eines Zusatzprogramms oder global für das komplette Zusatzprogramm erfolgen: Ebenen=Automatik Alle Zeichnungselemente, z.B. Linien, Texte, gemäß der automatischen Elementzuordnung behandeln Ebenen=Aktuell Alle Zeichnungselemente der Eingabeebene zuordnen Ebenen=... Ebenennummer für alle Zeichnungselemente eingeben |
Da die Handhabung der einzelnen Zusatzprogramme vorwiegend selbsterklärend ist, wird im Rahmen dieses Kapitels auf eine ausführliche Beschreibung aller Zusatzprogramme verzichtet. Auf einige spezielle Zusatzprogramme wird jedoch eingegangen:

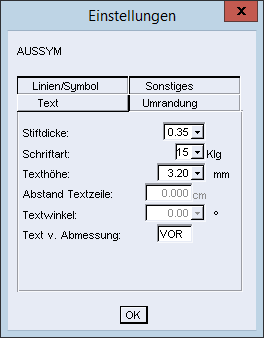

In den Zusatzprogrammen TEXTUM, AUSSYM, DURCHSYM, ABMTEX, FTEXT, POSPLAN, TEXTDA können Sie zugehörige Einstellungen bestimmen. Nach Öffnen des Zusatzprogramms wählen Sie >> in der Funktionszusatzleiste. Die Einstellungen werden in einer Dialogbox angeboten, die Sie entsprechend bestimmen können, z.B. AUSSYM.
Im oberen Bereich der Dialogbox wählen Sie die gewünschte Option. Danach schaltet der untere Bereich auf die zugehörigen Einstellungswerte um. Die Eingaben bestätigen Sie mit OK.
Anschließend können Sie weitere Einstellungen für andere Zusatzprogramme bestimmen oder die Funktion beenden.
Anmerkung: |
|---|
Mit Hilfe einer speziellen Programmiersprache ist für jeden Anwender auch die Möglichkeit gegeben, eigene Zusatzprogramme zu erstellen. Die Makroprogrammiersprache ist in dem Kapitel Makros, Einbauteile usw. erstellen erläutert. Die DICAD Systeme GmbH bietet Ihnen auf Anfrage auch nähere Informationen an. |
