Funktionszusatzleiste
Werkzeugleiste:
► (Tooltips vorhanden)
Die Funktionen gelten allgemein für alle eingegebenen Bewehrungselemente in Haupt- und Nebenansichten sowie im Eisenauszug (Ausnahme: Trennen).
Positionskorrektur
Positionsabhängige Korrekturen, z.B. Durchmesser, Stahlsorte (siehe Corriger barres / treillis, Stabstahl Positionskorrekturen).
Liste
Anzeige
Übersicht der im Plan vorhandenen bzw. freien Positionen und Verlegungsansichten (siehe Principes, Fenêtre d'affichage lors de la saisie du numéro de position (liste de position graphique)).
Trennen

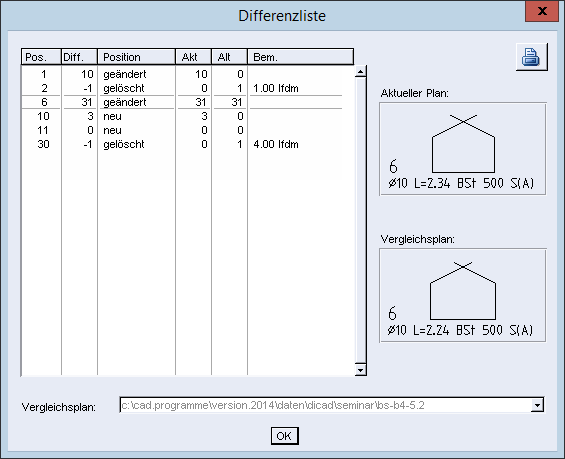

Differenzliste
Änderungen einzelner Stabstahlpositionen zwischen dem aktuellen Plan und einem Vergleichsplan (zwei Bearbeitungsstände) miteinander vergleichen
Sie erhalten einen genauen Überblick, welche Positionen bzw. Stabanzahlen sich geändert oder gelöscht haben oder neu hinzugekommen sind. Diese Liste können Sie über das Menü Fichier > Imprimer > Liste des armatures ausgeben.
Im unteren Bereich der Dialogbox wählen Sie den Vergleichsplan, mit dem der aktuelle Plan verglichen werden soll.
Wichtig! |
|---|
Erfolgt keine explizite Auswahl eines Vergleichsplans, wird der aktuelle Plan mit seinem zuletzt gespeicherten Bearbeitungsstand verglichen. |
Die Differenzliste beinhaltet nur die Stabstahlpositionen, bei denen ein Unterschied zum Vergleichsplan besteht, z.B. beim
Korrigieren der Biegeform (Schenkel-/Hakenlängen),Korrigieren der Verlegung (Abstand, Anzahl),Korrigieren des Durchmessers, der Stahlsorte, des Zählfaktors,Löschen bzw. neu Erzeugen von Positionen.mehr hierzu ...
Die Spalten beinhalten folgende Informationen:
Position | Status der Differenzpositionen: gleich Anzahl geändert Keine Korrektur von Biegeform, Durchmesser, Stahlsorte, Biegerollenfaktor geändert Biegeform, Durchmesser, Stahlsorte oder Biegerollenfaktor korrigiert gelöscht Position gelöscht neu Position neu erzeugt |
Diff. | Anzahl der maßgebenden Differenz Besonderheit: Zu einer Position mit dem Status geändert wird die aktuelle Anzahl als Differenz angegeben. |
Akt | Anzahl im aktuellen Plan |
Alt | Anzahl im Vergleichsplan |
Bem (Bemerkung) | Kennungen der laufenden Meter-Positionen (lfdm) und der variablen Positionen (von-bis) |
Einstellungen für die Stahlsorte, Gewichte, Längen, Biegerollenfaktoren, Mindesthakenlängen usw.
>>
Einstellungen für die Darstellung der Haupt-, Nebenansichten und Eisenauszüge (siehe Principes, Réglages barres).
Eingabemodus
Einstellungen u.a. für die Positionsmarkierung und den Positionstext usw. (siehe Principes, Mode de saisie barres)
Komfort, ...
Weitere Funktionszusatzleisten
Eine weitere Funktionszusatzleiste schaltet sich in den Funktionen
HA,nach Auswahl des Eisendurchmessers und Randabstands ein.
Anmerkung: |
|---|
Für die Funktionen NA Einzeln bis EA werden die Funktionszusatzleisten in den zugehörigen Abschnitten erläutert. |
