Treillis de dessin

STRAKON documentation : Armature - 2D : Principes : Gestionnaire des treillis : Treillis de dessin

Treillis de dessin

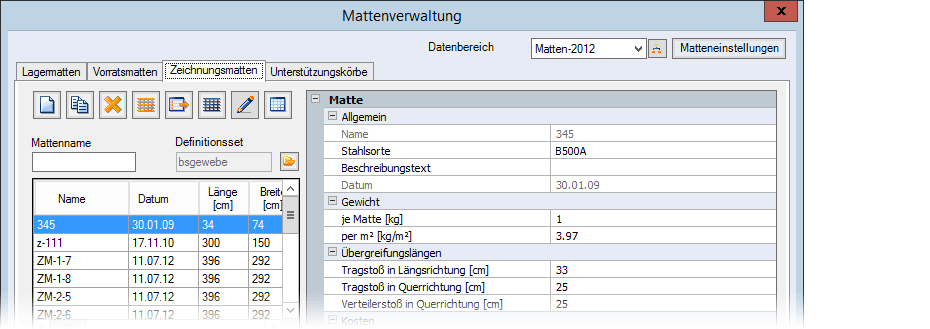

Icons in der Registerkarte Zeichnungsmatten

Hier nicht aufgeführte Icons, siehe Icons in den Registerkarten.

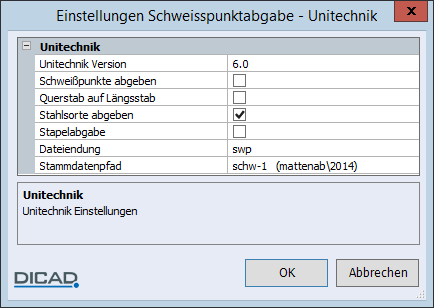

Einstellungen Schweißpunktabgabe - Unitechnik

Mattenschweißpunktdaten an den Leitrechner der Mattenschweißmaschine abgeben

Unitechnik Version

Die Version 3.1, 3.2, 3.3, 4.0, 5.0, 5.2 oder 6.0 der Unitechnik-Fertigungsdatenabgabe wählen

Schweißpunkte abgeben

Falls die Stahlmaschine die Schweißpunkte später nicht selber berechnet, kann die Schweißpunktinformation optional abgegeben werden.

Querstab auf Längsstab

Einbauhöhe (Z-Koordinaten-Verlegung) der Quer- und Längsstäbe bestimmen

Beispiel:

Längsstab

= 6 mm; Querstab

= 5 mm

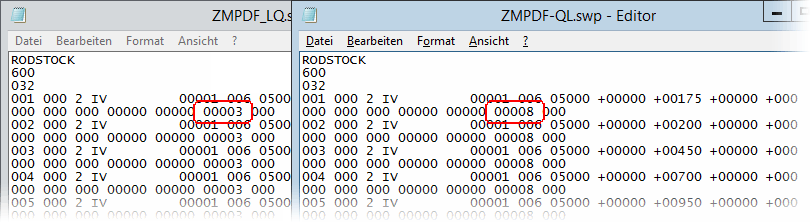

In der linken Datei liegt der Längsstab bei Z=3 mm (Z-Koordinate bezieht sich auf Stabachse); für die rechte Datei wurde Querstab auf Längsstab eingeschaltet und somit erhöht sich die Z-Koordinate um den Durchmesser des Querstabs, also Z=8 mm.

Stahlsorte abgeben

Lt. CAD-CAM-Schnittstelle steht für die Stahlsorte folgende Zeichenanzahl zur Verfügung:

Abgabeversion = 6.0: max. 10 Zeichen

Abgabeversion < 6.0: max. 3 Zeichen

Die Stahlsortentextabgabe bei eingeschalteter Option sieht wie folgt aus:

Stahlsorte M (1 Zeichen)

Alle Abgabeversionen = M

Stahlsorte M A (2 Zeichen + Leerzeichen)

Alle Abgabeversionen = M_A

Stahlsorte BST500BE (8 Zeichen)

Abgabeversion 6.0 = BST500BE

Abgabeversion < 6.0 = IV

Stahlsorte BSt 550 M(B) (12 Zeichen)

Abgabeversion 6.0 = BSt_500_M(

Abgabeversion < 6.0 = IV

Bei Abgabeversion <6.0 und Stahlsorten >3 Zeichen wird der Vorgabetext IV ausgegeben.
Leerzeichen in der Stahlsorte werden durch Unterstriche ergänzt.

Bei ausgeschalteter Option wird unabhängig zur Abgabeversion immer der Vorgabetext IV ausgegeben.

Beispiel:

Stapelabgabe

Kontrollkästchen eingeschaltet:

Die Dateien werden mit der vorgegebenen Dateiendung im Zielpfad ohne Abfragen erstellt.

Dateiendung, Pfad

Die Dateiendung ist frei definierbar.

Den Zielpfad wählen bzw. definieren Sie neu. Weiterhin bestimmen Sie den Zielpfad über das Menü Réglages > Données de base > ZM-Schweißpunkte

Den Zielpfad können Sie auch mit den Variablen für die Textübernahme aus den Plandaten kombinieren (siehe Kapitel Entrée / accessibilité, Appliquer les textes du plan).

Beispiel:

Im Abgabepfad soll ein Ordner mit der Auftragsnummer (1. - 8. Zeichen) erstellt werden.

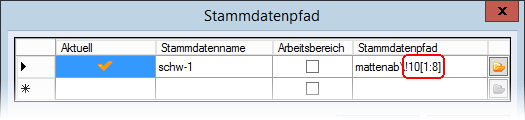

!10

Auftragsnummer

[1:8]

1. - 8. Zeichen lesen

Abgabe der Zeichnungsmattengeometrie

Die Zeichnungsmattengeometrie wird als N-Polygon im Block CONTOUR abgeben, d.h. in einer Schrägen wird eine Abtreppung (halber Stababstand zum jeweils benachbarten Stab mit der Stablänge) vorgenommen.

Aussparungen werden automatisch ermittelt und im Block CUTOUT ausgegeben.

Vorgabe Plattendicke im SLABDATE

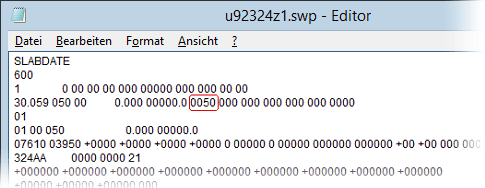

Die Plattendicke wird mit 50mm im SLABDATE mit ausgegeben.

Detaillierte Informationen erhalten Sie auf Anfrage durch unseren Support.

Ausgabe Liste / Formular

Mattenliste für Zeichnungsmatten, z.B. zur Archivierung (siehe Kapitel Sortie, listes et interfaces, Imprimer, Liste des armatures), drucken

Der vorherige Einbau der Matten in den Plan ist nicht erforderlich.

Um die Biegeform gebogener Zeichnungsmatten auf der Liste darzustellen, müssen Sie über das Menü Réglages > Bewehrung > Bewehrungslisten > Detailierte Listen (Ausgabe- und Planliste) > Optionen die Option Biegeform einschalten und die Mattenanzahl mindestens 1 betragen.

Mattenaufbau

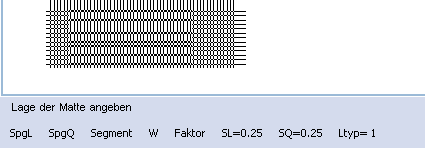

Eine virtuelle Matte wird durch Klicken auf das Icon zum Platzieren angeboten.

Analog der Verlegung von Zeichnungsmatten können Sie die Matte vor dem Platzieren über die Funktionszusatzleiste bearbeiten (siehe Treillis, Zeichnungsmatte verlegen).
