Données de base
Menü Réglages > Stammdaten
Das Arbeiten mit Stammdaten ermöglicht die getrennte Datenablage in verschiedenen Pfaden, z.B. lokal oder im Netzwerk. Während der Bearbeitung wird nur der Stammdatenname für den eigentlichen Stammdatenpfad angezeigt.
Anwender, die in einem Netzwerk arbeiten, können auf gemeinsame Stammdaten, z.B. Mattendatei, zugreifen, sofern die entsprechenden Stammdatenpfade eingetragen werden. Die angegebenen Ordner bzw. Datenpfade werden, falls sie noch nicht vorhanden sind, automatisch angelegt. Der Inhalt der Ordner muss jedoch mittels der entsprechenden Verwaltung dorthin bewegt werden!

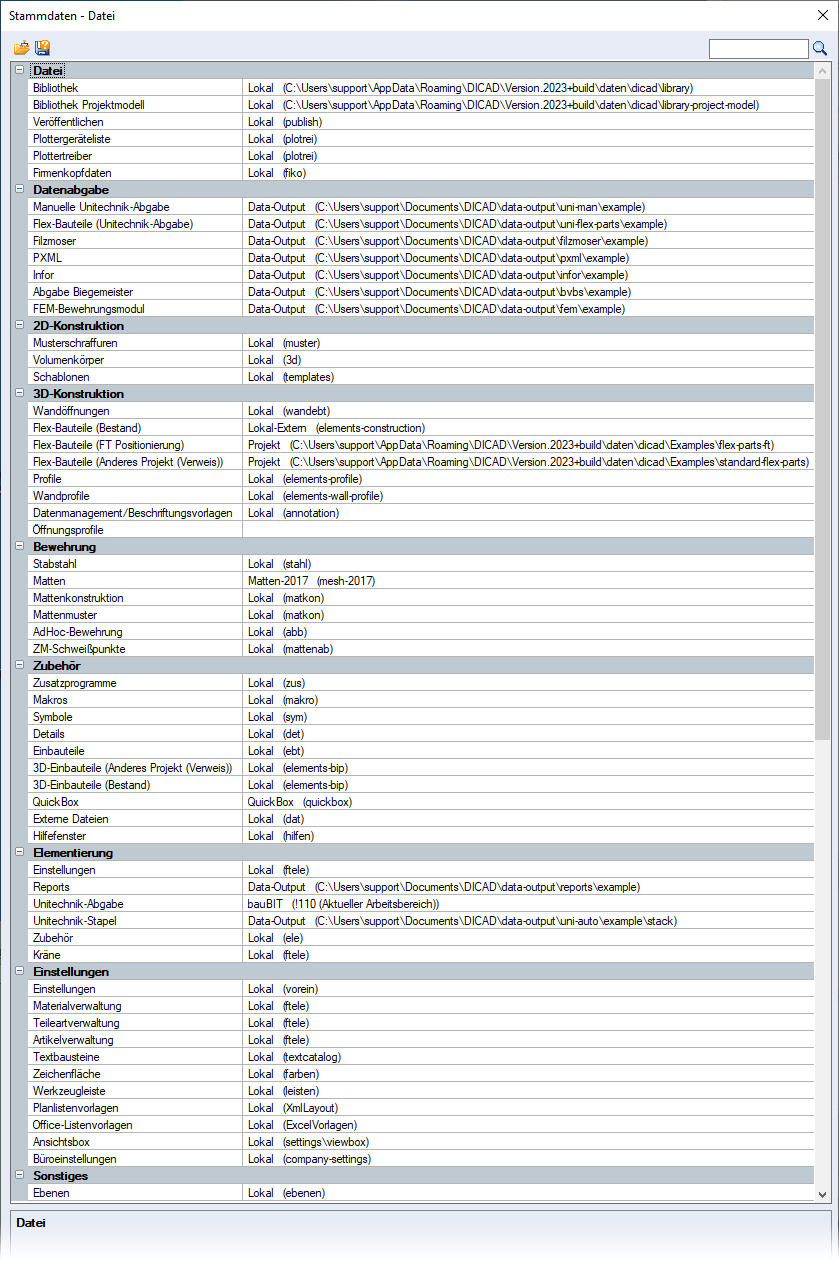

In der Dialogbox können Sie zu jedem Eintrag einen oder mehrere Stammdaten anlegen oder für die Bearbeitung wählen.
Die Dialogbox beinhaltet in alphabetischer Reihenfolge die Gesamtliste aller aktuellen Stammdaten. Zu jedem Eintrag in der linken Spalte wird in der rechten Spalte der momentan aktuelle Stammdatenname sowie in Klammern der Stammdatenpfad angezeigt. Der Stammdatenname ist ein frei vergebbares Synonym.
Siehe hierzu:
Eintrag | Erläuterung | Ordner nach Installation | |
Datei | |||
Bibliothek | Pläne, Flex-Bauteile, 3D-Einbauteile/-Gruppen | [STRAKON-Benutzerdaten]\DICAD\Version.xxx\daten\dicad\library | |
Bibliothek Projektmodell | Pläne, Flex-Bauteile, 3D-Einbauteile/-Gruppen | [STRAKON-Benutzerdaten]\DICAD\Version.xxx\daten\dicad\library-project-model | |
Veröffentlichen | Einstellungen des Veröffentlichens | publish | |
Plottergeräteliste | Plottergeräteliste | plotrei | |
Plottertreiber | Treiber für Geräte: Plotter | plotrei | |
Firmenkopfdaten | Zweizeiliger Listenkopf für Bewehrungslisten | fiko | |
Datenabgabe | |||
Manuelle Unitechnik-Abgabe | Zielpfad der manuellen Abgabe von Fertigungsdaten | data-output/uni-man/!1 | |
Flex-Bauteile (Unitechnik-Abgabe) | data-output/uni-flex-parts/!1 | ||
Filzmoser | Produktionsdaten für Filzmoser | data-output/filzmoser/!1 | |
PXML | Bewehrungsdaten für Progress | data-output/pxml/!1 | |
Infor | Schnittstelle Infor | data-output/infor/!1 | |
Abgabe Biegemeister | Bewehrungsdaten nach BVBS-Richtlinie | data-output/bvbs/!1 | |
FEM-Bewehrungsmodul | FEM-Schnittstellen-Dateien | data-output/fem/!1 | |
2D-Konstruktion | |||
Musterschraffuren | Musterschraffuren | muster | |
Volumenkörper | W3D, 3D-Dateien | 3d | |
Schablonen | Schablonen | templates | |
3D-Konstruktion | |||
Wandöffnungen | Wandöffnungen (Türen, Fenster usw.) | wandebt | |
Flex-Bauteile (Extern mit Verweis) | !110/standard-flex-parts | ||
Flex-Bauteil (Extern ins Projekt) | Anwenderspezifische Bauteile aus externem Projekt | elements-construction | |
Flex-Bauteile (Bibliothek) | Anwenderspezifische Bauteile als Vorlage | [STRAKON-Benutzerdaten]\DICAD\Version.xxx\daten\dicad\library\standard-flex-parts | |
Flex-Bauteile (FT Positionierung) | Anwenderspezifische Bauteile, z.B. Fertigteile, für das Modul FT Positionierung | !110/flex-parts-ft | |
Profile | elements-profile | ||
Wandprofile | elements-wall-profile | ||
Beschriftung-/Datencontainervorlagen | Beschriftung der Flex-Bauteile in 3D-Sichten | annotation | |
Bewehrung | |||
Stabstahl | Stabstahlverwaltungssets | stahl | |
Matten | Mattenverwaltung | mesh-2017 | |
Mattenkonstruktion | Ordner der Definitionssets zur Erzeugung von Zeichnungsmatten | matkon | |
Mattenmuster | Mustervorlagen für die Zeichnungsmatten | matkon | |
AdHoc-Bewehrung | Bewehrungsvorlagen für den schnellen Einbau | abb | |
ZM-Schweißpunkte | Zielpfad der Datenabgabe der Zeichnungsmatten-Schweißpunkten | mattenab/!10[1:8] | |
Zubehör | |||
Zusatzprogramme | Zusatzprogramme | zus | |
Makros | Makros (Varianten) | makro | |
Symbole | Symbole | sym | |
Details | Details | det | |
Einbauteile | Einbauteile | ebt | |
3D-Einbauteile (Extern mit Verweis) | Flex-Einbauteile | elements-bip | |
3D-Einbauteile (Extern ins Projekt) | elements-bip | ||
Quickbox | QuickBox | quickbox | |
Externe Dateien | Externe Dateien im Menü Zubehör | dat | |
Hilfefenster | Hilfefenster, wie z.B. Auswahllisten oder Dialogboxen | hilfen | |
Elementierung | |||
Einstellungen | Einstellungen für Elementierung (Decke, Wand usw.) | ftele | |
Reports | Ausgabe der Reports nach Microsoft® Excel (Decke, Wand) | data-output/reports/!1 | |
Unitechnik-Abgabe | Zielpfad der automatischen Unitechnik-Fertigungsdaten (Decke, Wand) | data-output/uni-auto/!1 | |
Unitechnik-Stapel | data-output/uni-auto/!1/stack | ||
Zubehör | Makro-Elementierung | ele | |
Kräne | ftele | ||
Einstellungen | |||
Einstellungen | Setverwaltung | vorein | |
Materialverwaltung | Materialverwaltung (siehe Particularités) | ftele | |
Teileartverwaltung | Teileartverwaltung in der Elementierung (Decke, FT-Positionierung) | ftele | |
Artikelverwaltung | ftele | ||
Textbausteine | Textbausteine in der Elementierung | textcatalog | |
Zeichenfläche | Farbsets | farben | |
Werkzeugleiste | Sets der Werkzeugleisten | leisten | |
Planlistenvorlagen | Vorlagen für Planlisten im XML-Format | XmlLayout | |
Office-Listenvorlagen | Vorlagen für Office-Listen im XLSX-Format | ExcelVorlagen | |
Ansichtsbox | Einstellungen für die Ansichtsbox | settings\viewbox | |
Sonstiges | |||
Ebenen | Zeichnungsebenensets | ebenen |
Sie können für jeden Eintrag mehrere Stammdaten anlegen. Zum Anlegen der Stammdaten öffnen Sie die entsprechende Gestion des données maîtres durch Klicken in die rechte Spalte.
Anmerkung: |
|---|
Kennziffern mit einem vorangestellten !-Zeichen, z.B. !110, sind Texte aus den Plandaten (siehe Kapitel Entrée / accessibilité, Appliquer les textes du plan). |
