Zeichnungsmatte verlegen

STRAKON documentation : Armature - 2D : Treillis : Zeichnungsmatten : Zeichnungsmatte verlegen

Die Verlegung von neuen bzw. vorhandenen Zeichnungsmatten erfolgt für die Eingabe

von Hauptansichten,

von Nebenansicht-Verlegungen,

von Nebenansicht-Einzeln,

von radialen Verlegungen,

des Mattenauszugs

grundsätzlich analog der Verlegung von Lagermatten (siehe Mattendefinitionen).

Bei der Verlegung der Zeichnungsmatten in einem Verlegefeld ist das Ziel, nur einen Mattentyp in einer Verlegung zu verwenden. Ein sinnvolles Ergebnis ist nur bei einer rechteckigen Verlegegeometrie mit Ein-Lagen-Stößen zu erreichen. Beachten Sie folgende Besonderheiten:

1. Restmatten erhalten die gleiche Positionsnummer (= Zeichnungsmattenbezeichnung) wie die verlegten ganzen Matten.

2. Reststücke einer Zeichnungsmatte (analog der Restmattenverwaltung) können Sie nicht verlegen.

Bei der Verlegung von Zeichnungsmatten über NA Verlegung, NA Einzeln oder NA Radial können eine bzw. mehrere Zeichnungsmatten mit der Darstellung ihres Mattenaufbaues verlegt werden. Ist die Verlegung eingegeben, erscheint die Abfrage:

Sie können zwischen der Darstellung „Querstäbe auf Längsstäbe“ und „Längsstäbe auf Querstäbe“ in der Funktionszusatzleiste wählen.

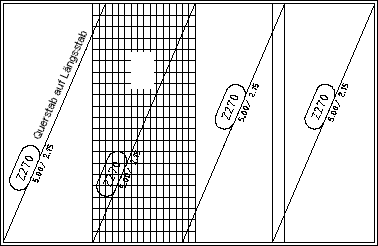

Nach dem Anfahren der Matte in der Verlegung wird der Mattenaufbau (in weißen Linien) angezeigt. Diesen können Sie direkt in der angefahrenen Matte oder außerhalb der Verlegung platzieren.

Funktionszusatzleiste

SpgL, SpgQ

Umschaltfunktion: Mattenaufbau in Richtung der Längs- bzw. Querstäbe spiegeln, ein-/ausschalten

Segment

Segmentwechsel zur Darstellung des Mattenaufbaus

Neigungswinkel für die Darstellung des Mattenaufbaus

Faktor

Darstellung des Mattenaufbaus mit einem Vergrößerungs- bzw. Verkleinerungsfaktor

SL=..., SQ=...

Stiftstärke für die Darstellung der Längs- bzw. Querstäbe

Ltyp=...

Linientyp für die Darstellung des Mattenaufbaus

Den Mattenaufbau können Sie direkt in der Matte oder außerhalb der Matte an beliebiger Stelle bzw. rechtwinklig zur Matte in der dargestellten Form platzieren.

Wichtig!
Eine neue Zeichnungsmatte in der radialen Mattenverlegung (NA Radial) können Sie nicht erzeugen.

Der Ausdruck der Zeichnungsmattenlisten erfolgt über Liste des armatures auf dem Plan in der Werkzeugleiste oder im Modul Stahl (siehe Kapitel Sortie, listes et interfaces, Imprimer, Liste des armatures).
