Menü Armature > Darstellungen 3D/Cube-Bewehrung

Werkzeugleiste:

Darstellungen 3D/Cube-Bewehrung

Die im Plan enthaltenen 3D-Sichten (siehe Kapitel Construction 3D - Cube, Vues 3D) werden automatisch mit Haupt- und Nebenansichten bewehrt. Voraussetzung hierzu sind im Plan schon existierende 3D- und/oder im Modell enthaltene Cube-Bewehrung.

Jede automatisch erzeugte Bewehrungsansicht wird mit einem Nplo-Text gekennzeichnet, z.B.

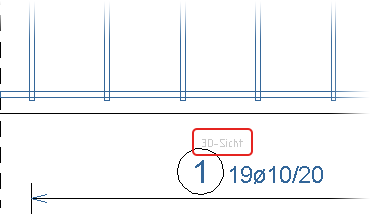

Aus einer 3D-Sicht abgeleitete 3D-Bewehrung

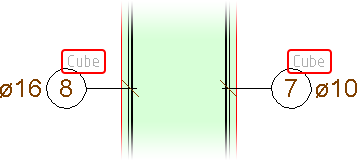

Im Cube erzeugte Cube-Bewehrung

Funktionsleiste

Aktualisieren

Fahren Sie die 3D-Sicht an, in der Bewehrung automatisch dargestellt/aktualisiert werden soll. Anhand den Einstellungen, die Sie zuvor über die Funktionszusatzleiste bestimmt haben, werden die Bewehrungs-Positionen eingebaut.

Die Bewehrung können Sie wahlweise mit den Einstellungen für Stabstahl/Matten inkl. Beschriftung darstellen, in nicht plottend mit bzw. ohne Positionsnummer darstellen.

Für die nichtplottende Bewehrung können Sie in der Funktionszusatzleiste über Nplo-Darstellung in Ebene: ... eine separate Ebene zuweisen.

Löschen

Alle 3D-Sichten mit automatisch erzeugter Bewehrung werden markiert. Durch Anfahren der 3D-Sicht, werden die Bewehrungs-Positionen anhand den Einstellungen, die Sie zuvor über die Funktionszusatzleiste bestimmt haben, gelöscht.

Löschen (Nplo-Darstellungen)

Anhand den Einstellungen, die Sie zuvor über die Funktionszusatzleiste bestimmt haben, wird die nichtplottende Bewehrung mit/ohne Positionsnummer in einer 3D-Sicht gelöscht.

In der Funktionszusatzleiste können Sie über In allen 3D-Sichten jede 3D/Cube-Bewehrung darstellen / aktualisieren / löschen.

Funktionszusatzleiste

3D-Stabstahl, 3D-Matten, Cube-Stabstahl, Cube-Matten

Neben 3D-Stabstahl und 3D-Matten können Sie auch den im Cube erzeugten Stabstahl (siehe Gruppe Entrée barres) sowie die Matten (siehe Gruppe Entrée treillis) in den 3D-Sichten darstellen lassen.

Einstellungen für die Darstellungen der 3D/Cube-Bewehrung

Automatische Aktualisierung	Eine nachträgliche Korrektur in der Original-Bewehrung, z.B. das Löschen eines Eisens, bewirkt eine automatische Aktualisierung der 3D-Bewehrungssicht, d.h. auch hier die Entfernung des Eisens, da alle Darstellungen miteinander verknüpft sind.
Darstellung	Bei der Darstellung der Bewehrung können Sie für jede Position wählen: Darstellen + Beschriften Position xxx inkl. Beschriftung darstellen Nplo-Darstellung Position xxx darstellen, jedoch wird die Position ohne Positionsnummer in Nplo-Linien dargestellt. Nplo-Darstellung (mit Positionsnummer) Position xxx darstellen, jedoch wird die Position mit Positionsnummer in Nplo-Linien dargestellt.
Markierungstyp	Für jede Position einer Nebenansicht den Markierungstyp bestimmen (siehe Barres, Verlegte Bewehrung markieren).
Positionstext	Für jede Position den Positionstext bestimmen Über die Funktionszusatzleiste erfolgen weitere Abfragen für die Darstellung des Positionstextes (siehe Barres, Positionstext eingeben und gestalten).
Markierungslage	Für jede Position einer Nebenansicht die Lage der Markierungslinie (Typ: Pfeil-, Maßketten- sowie Kammmarkierung) bestimmen (siehe Barres, Lage der Markierungslinie). Bei anderen Markierungstypen, erfolgt die Abfrage nach der Lage der Positionsnummer. Über die Funktionszusatzleiste können Sie den Positionstext gestalten (siehe Barres, Positionstext platzieren):
Positionstextlage	Für jede Position einer Nebenansicht die Lage der Positionsnummer bestimmen (Nur bei eingeschalteter Option Markierungslage wählbar) Über die Funktionszusatzleiste können Sie den Positionstext gestalten: Markierungstyp: Pfeil - Alle, Pfeil - Wahl, Maß - Alle, Maß - Wahl (siehe Barres, Positionstext eingeben und gestalten)
Anf-Ende Pfeil	Für jede Position einer Nebenansicht können Sie den Positionstexts der Markierungstypen Pfeil - Alle, Pfeil - Wahl, Maß - Alle, Maß - Wahl an den Anfang oder das Ende der Markierungslinie setzen (siehe Barres, Positionstext eingeben und gestalten).
Darstellung nur in „Bewehrungsplan“	Kontrollkästchen eingeschaltet: Die Darstellung von Bewehrung erfolgt nur in 3D-Sichten, die mit eingeschalteter Option Bewehrungsplan in den Plan eingebaut wurden (siehe Kapitel Construction 3D - Cube, Vue 3D, Funktion: Bewehrung). Kontrollkästchen ausgeschaltet: Die Bewehrung wird in jeder 3D-Sicht dargestellt.

Die Eingaben der Einstellungen beenden Sie über Weiter.

Anmerkung:
Als Markierungstyp wird der zuletzt verwendete Markierungstyp einer Stabstahlverlegung verwendet. Erzeugte Bewehrungsansichten erhalten automatisch den Zählfaktor 0.
