Verlegte Bewehrung markieren
In der Funktionsleiste bzw. nach Öffnen des Hilfefensters können Sie für die Nebenansicht Verlegung den Markierungstyp wählen:
► (Tooltips vorhanden)
Über 2: schaltet die Funktionsleiste auf weitere Markierungstypen um.
Die Reihenfolge der Markierungen können Sie in den Funktionsleisten individuell definieren. In der zweiten Funktionsleiste können Sie mit nach 1 einen Markierungstyp gegen einen in der ersten Funktionsleiste tauschen.
 | Pfeil - Alle (A) Pfeilmarkierung Darstellung: alle Eisen |
 | Pfeil - Wahl (B) Pfeilmarkierung Darstellung: Wahl der Eisen Die innere Markierung kann wahlweise mit Kreisen oder Strichen erfolgen. |
 | Pfeil Wahl - Alle (C) Pfeilmarkierung: Wahl der Eisen Darstellung: alle Eisen Die innere Markierung kann wahlweise mit Kreisen oder Strichen erfolgen. |
 | Maß - Alle (D) Maßkettenmarkierung Darstellung: alle Eisen |
 | Maß - Wahl (E) Maßkettenmarkierung Darstellung: Wahl der Eisen |
 | Kamm - Alle (F) Kammarkierung Darstellung: alle Eisen |
 | Kreis AE - Alle (G) Kreismarkierung: erstes und letztes Eisen Darstellung: alle Eisen |
 | Kreis AE - AE (H) Kreismarkierung: erstes und letztes Eisen Darstellung: erstes und letztes Eisen |
 | Kreis Ohne - Alle (I) Kreismarkierung: alle Eisen Darstellung: alle Eisen |
 | Kreis Wahl - Alle (J) Kreismarkierung: Wahl der Eisen Darstellung: alle Eisen |
 | Kreis - Wahl (K) Kreismarkierung: Wahl der Eisen Darstellung: Wahl der Eisen |
 | Kamm - Wahl (L) Kammarkierung Darstellung: Wahl der Eisen |
 | Kreis - Alle (M) Kreismarkierung: ohne Linien Darstellung: alle Eisen |
 | Kreis Ohne - Wahl (N) Kreismarkierung: ohne Linien Darstellung: Wahl der Eisen |
 | Kreis Ohne - Keine (O) Kreismarkierung: ohne Linien Darstellung: keine Eisen |

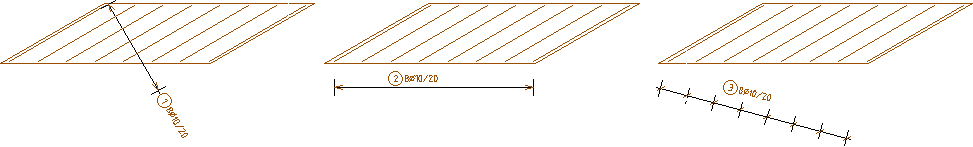

Haben Sie den Markierungstyp Pfeil …, Maß … oder Kamm … zur Markierung des Verlegefelds gewählt, können Sie die Lage bzw. den Winkel der Markierungslinie passend zum Verlegefeld bestimmen.
Lage der Markierungslinie
Wählen Sie die Lage bzw. Winkel in der Funktionszusatzleiste:
Senkrecht zur Verlegerichtung | Lage wird senkrecht über das erste Eisen der Verlegung ermittelt |
Parallel zur Verlegekante | Lage erfolgt parallel zur Verlegekante |
Freier Winkel | Winkel frei definieren |
Wichtig! |
|---|
Werden Maßtexte für die Eisenabstände eingeblendet, beziehen sich die Werte auf den Winkel der Markierungslage.  |
Anmerkung: |
|---|
Die Darstellung und Lagebestimmung der Markierungslinien und -begrenzungen können Sie für jeden einzelnen Markierungstyp in den Réglages barres > Vue secondaire VS bestimmen. |
Neben den zuvor erläuterten Markierungstypen bestehen noch folgende Möglichkeiten der Eisendarstellung. Die einzelnen Funktionen werden nach Auswahl der entsprechenden Nebenansicht angeboten.
Funktionszusatzleiste
► (Tooltips vorhanden)
* erscheint in NA Verlegung > Kante - Geschnitten
* erscheint bei Lfdm-Eisen
Symbol=leer, ...
Symboldarstellung der geschnittenen Eisen
Bei Wahl der Nebenansicht Kante - Geschnitten können Sie Leer ... einschalten und, anstatt der allgemeinen Punktdarstellung, folgende Symbole verwenden:
Die Symbole können Sie auch über das Hilfefenster wählen.

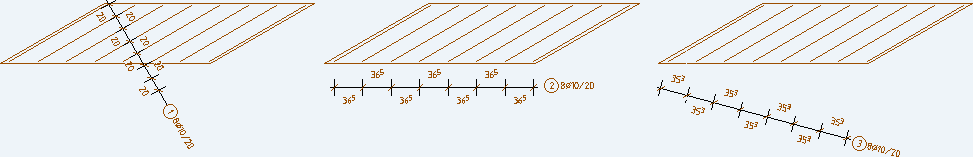

Maßtexte
Umschaltfunktion: Bemaßung der Eisenabstände, ein-/ausschalten
Bei Wahl der Nebenansicht Oben, Seite oder Schenkel können Sie die Funktion einschalten. Analog „Individuellen Eisenabstand eingeben“ können Sie für die Markierungstypen Maß - Alle, Maß - Wahl, Kamm - Alle und Kamm - Wahl eine Bemaßung der Eisenabstände wählen, z.B.
Eisennummern
Variable Eisen mit Eisennummern beschriften (siehe Variable Schenkellängen eingeben, Nebenansicht eingeben)
Siehe hierzu:
1:1 Darst.
Umschaltfunktion: Darstellung der Eisen als Doppellinie mit Ausrundungen, ein-/ausschalten
Bei Wahl der Nebenansicht Oben, Seite oder Schenkel können Sie die Funktion einschalten. Dies ist auch für die Darstellung der Nebenansicht als Eisenform möglich (siehe Eisenform).
Lfdm Darst.
Symbolische laufende Meter Darstellung der verlegten Eisen, ein-/ausschalten (siehe Lfdm in der Nebenansicht)
Nach Auslösen von Weiter wird die gewählte Eisenmarkierung dargestellt.
Bei den Markierungstypen, in denen eine Auswahl der darzustellenden Eisen bzw. Markierungslinien möglich ist, z.B. Pfeil - Wahl, Maß - Wahl, fahren Sie die entsprechenden Eisen einzeln an.
Funktionsleiste
Funktionszusatzleiste
Als weitere Markierungen können in den Markierungstypen Pfeil - Wahl und Maß - Wahl die gewählten Eisen auch mit ihrer Eisenform dargestellt werden. Ist der Pfeil- bzw. Maßkettenlage bestimmt, schalten Sie die Umschaltfunktion: Eisenform in der Funktionszusatzleiste ein. Die Funktion wird immer mit dem Status (ein-/ausgeschaltet) der zuletzt gewählten Einstellung angeboten.
Wurde bei Auswahl des Markierungstyps die 1:1 Darstellung eingeschaltet, erfolgt auch die Darstellung der Eisenform als Doppellinie mit allen Ausrundungen.
Anmerkung: |
|---|
Ist noch keine Hauptansicht der verlegten Eisen und somit keine Biegeform vorhanden, können Sie diese nach Einschalten der Umschaltfunktion: Eisenform definieren (siehe Eisenauszug (Biegeform) bestimmen). |
Die Funktionszusatzleiste schaltet um:
► (Tooltips vorhanden)
Sie können die Darstellung noch mit den nachfolgend erläuterten Funktionen über die Funktionszusatzleiste korrigieren. Die Funktionen können Sie kombinieren.
Eisenform
Umschaltfunktion: Eisenformdarstellung, ein-/ausschalten
Umklappen
Umschaltfunktion: Biegeform um 180° drehen (umklappen), ein-/ausschalten
Spiegeln
Umschaltfunktion: Biegeform um die x- bzw. y-Achse spiegeln (im Bsp. y-Achse), ein-/ausschalten
Drehen 90
Umschaltfunktion: Biegeform um +90° drehen, ein-/ausschalten
Fahren Sie das zu zeichnende Eisen an. Die Biegeform wird in Signalfarbe dargestellt.
Fahren Sie fort mit:
