Treillis spéciaux
Eine Sondermatte ist eine erweiterte Funktion der PXML-Matten für die Abgabe von Stabstahlbewehrungsdaten an die Schnittstelle zu Progress im Datenformat PXML. Sie besteht aus einer oder mehreren Stabstahlverlegungen und einem automatisch erzeugten Hilfsobjekt. Sie können Stabstahlverlegungen zu einer Sondermatte zusammenfassen und speichern, einfügen und bearbeiten sowie auch in eine PXML-Datei abgeben.
Siehe hierzu:
Farbliche Darstellung der Sondermatten im Cube
Sondermatten auf dem Plan
Übersicht der im Plan eingebauten Bewehrungspositionen (Positionsliste)
Sondermatten Summenlisten auf den Plan platzieren
Sondermatten auf dem Plan
Übersicht der im Plan eingebauten Bewehrungspositionen (Positionsliste)
Sondermatten Summenlisten auf den Plan platzieren
Gruppe Treillis spéciaux
Farbliche Darstellung der Sondermatten im Cube

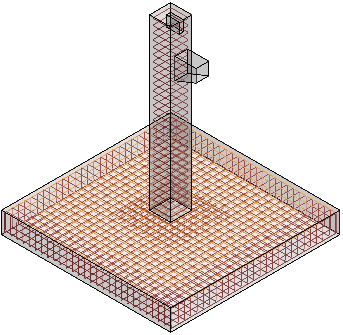

Zur farblichen Darstellung der Sondermatten im Cube, können Sie auf der Registerkarte Vue in der Gruppe Bewehrung über die Funktion Couleur > Option Sondermatten wählen.
Sondermatten auf dem Plan

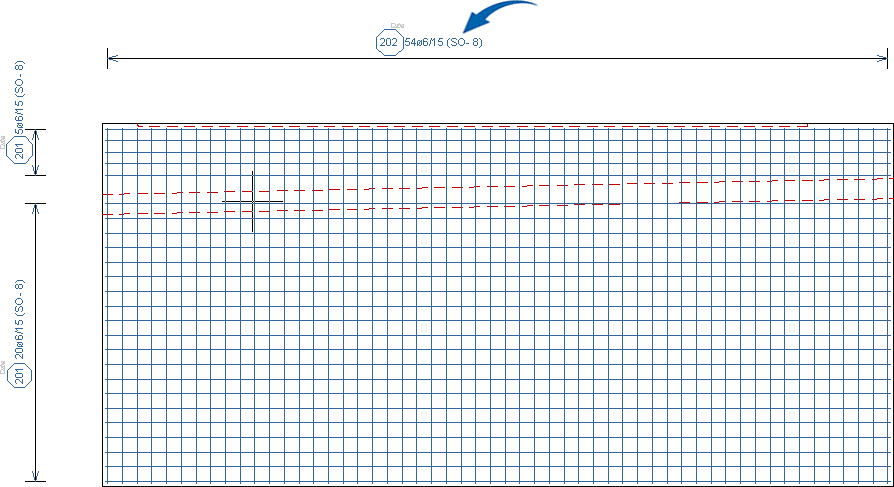

Die Positionsnummer der Stabstahlverlegungen aus einer Sondermatte wird auf dem Plan mit einem Achteck gekennzeichnet, um Sondermatten besonders hervorzuheben.
Als Startnummer für die Positionsnummer der Sondermatten ist bei neuen Plänen programmseitig 201 voreingestellt. Über die Stabstahl Positionskorrektur > Positions-Nr. oder über die Stabstahleinstellungen (>>) können Sie für Sondermatten eine beliebige Startposition bestimmen.

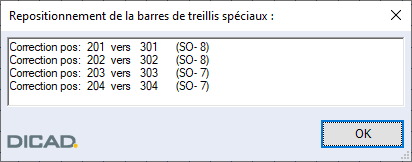

Lassen Sie hiernach die Positionsnummer der Sondermatten auf dem Plan umpositionieren, erscheint eine Meldung:
Die Positionsnummern, die zu der gleichen Sondermatte gehören, werden immer zusammenhängend vergeben, z.B.
Sondermatte SO- 8 | Positionsnummer 301 - 302 |
Sondermatte SO- 7 | Positionsnummer 303 - 304 |
Die Startposition können Sie auch in den Einstellungen für Stabstahl über die Réglages de base > Sondermatten > Option Startposition bestimmen.
Übersicht der im Plan eingebauten Bewehrungspositionen (Positionsliste)

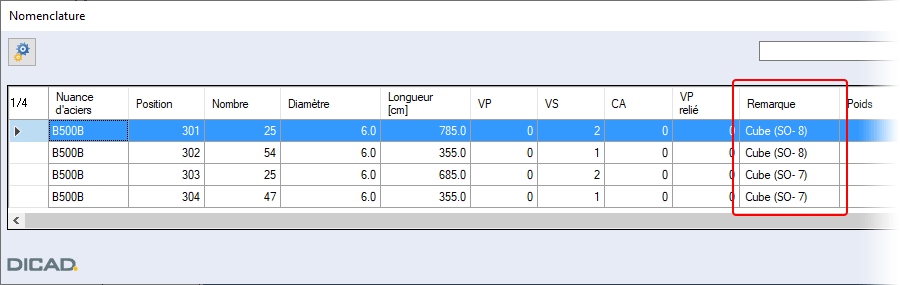

Auf der Résumé des positions d'armature intégrées au plan (liste de position) wird zu den Stabstahlpositionen aus Sondermatten in der Spalte Bemerkung der Name der Sondermatte in Klammern angezeigt:
Sondermatten Summenlisten auf den Plan platzieren
Eine Liste aller Sondermatten können Sie über das Menü Bewehrung > Bewehrungslisten > Funktionsleiste: Einbauen (siehe Bewehrungslisten auf den Plan platzieren) auf den Plan platzieren.

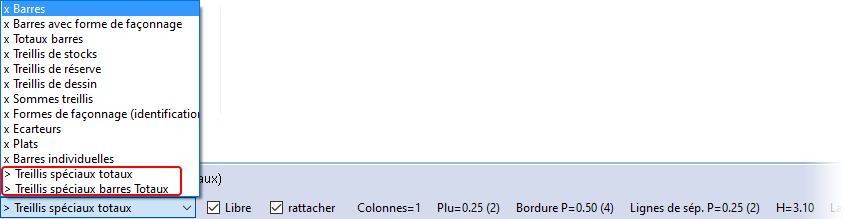

Sie können folgende Listen wählen:
Sondermatten Summen
Alle im Plan vorhandenen Sondermatten ausgeben
Sondermatten Stabstahl Summen
Im Plan positionierte Stabstahlpositionen der Sondermatten ausgeben
Bei beiden gilt, dass die Sondermatten bzw. Stabstahlpositionen nur in der jeweiligen Liste erscheinen, wenn alle Stabstahlverlegungen aus einer Sondermatten im Plan positioniert sind.
Sondermatten Summen

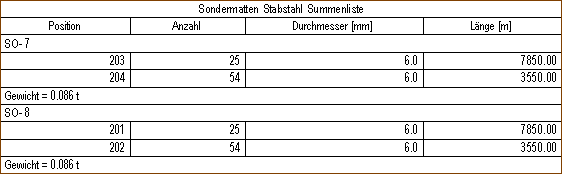

Sondermatten Stabstahl Summen
Für die Ausgabe einer Liste der eingebauten Positionen auf den Plan können Sie folgende Vorlage-Dateien in dem Ordner der Benutzerdaten ..\strakon\XMLLayout wählen (Menü Réglages > Modèles de liste de plans):
DICAD_Special-Meshes.xml | Sondermatten Summen |
DICAD_Special-Meshes-Itemization.xml | Sondermatten Stabstahl Summen |
Die Vorlagen können Sie individuell anpassen (siehe Kapitel Configurations, Modèles de listes, Modifier le modèle XML).
Eine Aktualisierung der Listen während der Planbearbeitung nehmen Sie manuell über das Menu contextuel: Listen aktualisieren oder über aktualisieren in der Funktionsleiste vor.
Funktionsleiste
