Modèles de liste de plans

Administration / réglages : Configurations : Réglages : Modèles de liste de plans

Menü Réglages > Planlistenvorlagen

Zur Ausgabe einer Liste auf den Plan können Sie für die jeweiligen STRAKON-Funktionen die entsprechende Vorlagedatei nutzen, deren Aussehen Sie individuell bestimmen können (siehe Modèles de listes, Modifier le modèle XML).

Die entsprechende Vorlagedatei im XML-Format können Sie in dem aktiven Stammdatenpfad der Planlistenvorlagen wählen (siehe Données de base), die als Voreinstellung gelten soll.

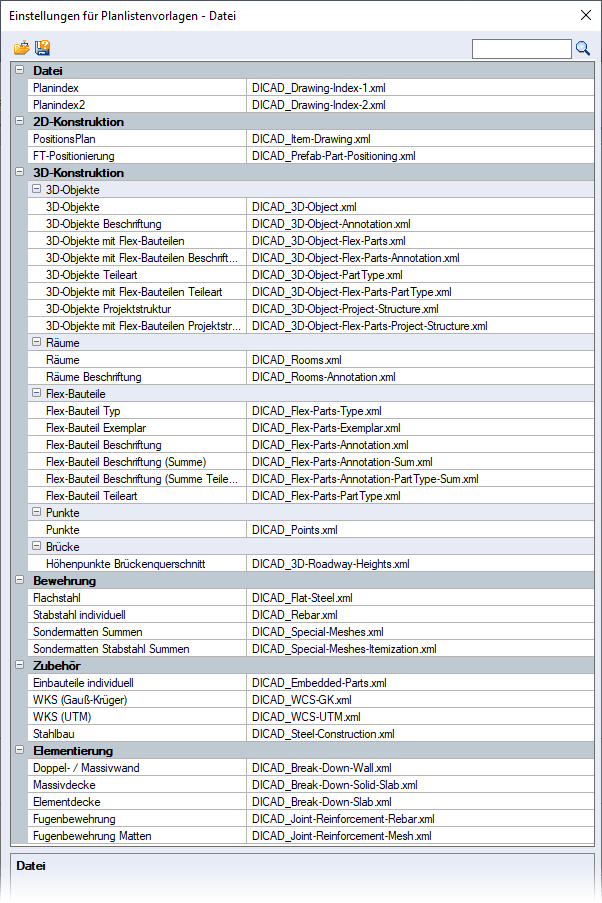

	Öffnen Projekt-Set *.ini öffnen und Planlistenvorlagen (Namen der XML-Dateien) übernehmen
	Speichern unter Gewählte Planlistenvorlagen (Namen der XML-Dateien) in die Datei *.ini speichern

3D-Konstruktion

3D-Objekte, Räume, Flex-Bauteile, Punkte, Brücke

Für die Ausgabe der Listen entsprechende Vorlagen wählen

Für die nachfolgend aufgeführten Optionen können Sie je nach Listenausgabe zwischen unterschiedlichen Vorlagen wählen:

3D-Objekte

Für die Ausgabe der Liste eingebauter Objekte (Liste Typ) können Sie folgende Vorlagen wählen:

DICAD_3D-Object.xml

DICAD_3D-Object-Surface.xml (mit Oberflächeneigenschaften)

3D-Objekte Beschriftung

Für die Ausgabe der Liste aller beschrifteter Objekte in 3D-Sichten (Liste Beschriftung) können Sie folgende Vorlagen wählen:

DICAD_3D-Object-Annotation.xml

DICAD_3D-Object-Annotation-Surface.xml (mit Oberflächeneigenschaften)

3D-Objekte mit Flex-Bauteilen

Für die Ausgabe der Liste aller Objekte und Flex-Bauteile (Liste Typ) können Sie folgende Vorlagen wählen:

DICAD_3D-Object-Flex-Parts.xml

DICAD_3D-Object-Flex-Parts-Surface.xml (mit Oberflächeneigenschaften)

3D-Objekte mit Flex-Bauteilen Beschriftung

Für die Ausgabe der Liste aller beschrifteten Objekte und Flex-Bauteile in 3D-Sichten (Liste Beschriftung) können Sie folgende Vorlagen wählen:

DICAD_3D-Object-Flex-Parts-Annotation.xml

DICAD_3D-Object-Flex-Parts-Annotation-Surface.xml (mit Oberflächeneigenschaften)

Flex-Bauteile

Flex-Bauteil

Für die Ausgabe der Liste eingebauter Flex-Bauteile (eingebaut in 3D-Segmenten bzw. im Cube - Modell sowie in eingebauten Modellreferenzen) (Liste Typ) können Sie folgende Vorlagen wählen:

DICAD_Flex-Parts-Type.xml

DICAD_Flex-Parts-Type-Dimensions.xml (mit max. Abmessungen)

DICAD_Flex-Parts-Type-OrderBy.xml (Sortiert nach Gewicht) (siehe hierzu auch Modifier le modèle XML, Sortierreihenfolge für Spalteneinträge festlegen)
