Liste auf den Plan platzieren
Werkzeugleiste:
FT Positionierung

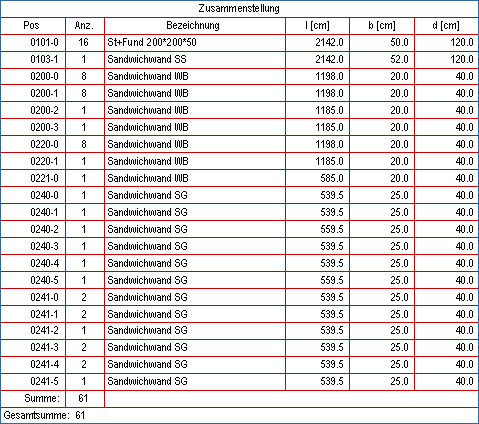

Liste einfügenSie können eine Liste der eingebauten Positionen auf den Plan platzieren.

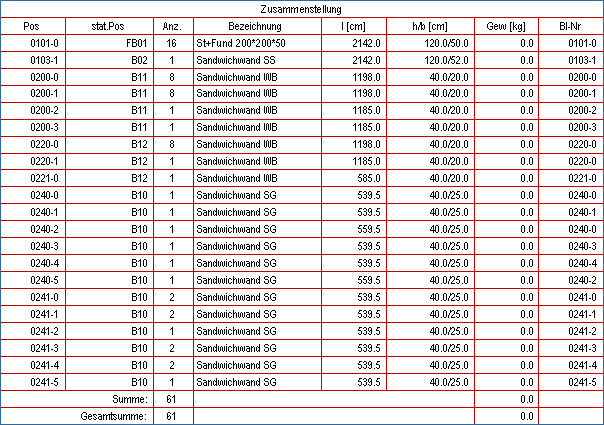

Erweiterte Listenausgabe:
Für die Ausgabe einer Liste der eingebauten Positionen auf den Plan können Sie folgende Vorlage-Dateien in dem Ordner der Benutzerdaten ..\strakon\XMLLayout wählen (siehe auch Menü Réglages > Modèles de liste de plans):
DICAD_Prefab-Part-Positioning.xml | FT-Positionierung | |
DICAD_Prefab-Part-Positioning-Expanded.xml | FT-Positionierung (erweitert) |
Die Vorlagen können Sie individuell anpassen (siehe Kapitel Configurations, Modèles de listes, Modifier le modèle XML).
Funktionszusatzleiste
Informationen zu den Funktionen der Funktionszusatzleiste finden Sie im Kapitel Sortie, listes et interfaces, Sortie des listes, Placer des listes sur le plan.

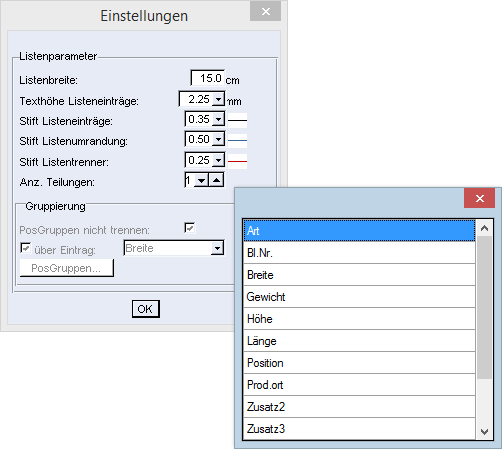

Einstellungen
Gruppierung
Gruppierung für die Listenausgabe auf dem Plan bestimmen
über EintragKontrollkästchen eingeschaltet:

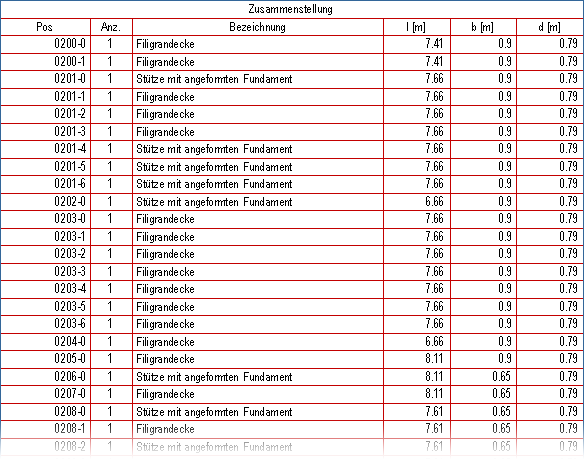

Gruppierung erfolgt über die Positionsnummer
Kontrollkästchen eingeschaltet:

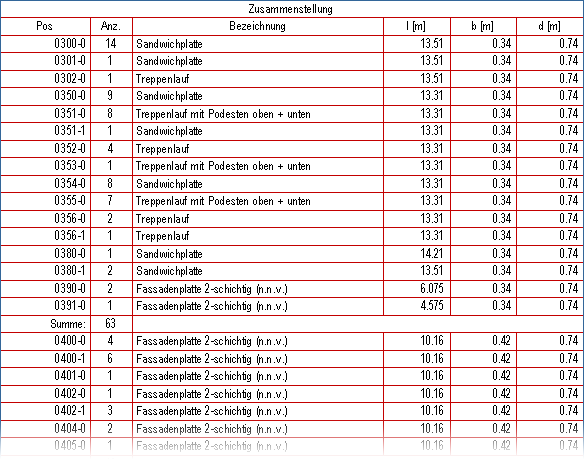

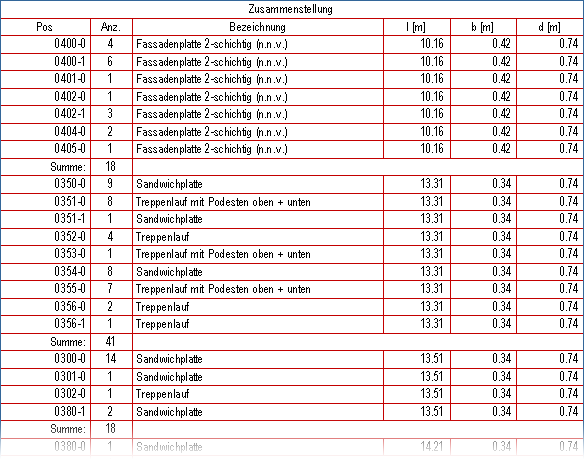

Gruppierung der Elemente über eine Variable wählen, z.B. Breite
Breite
Länge
