Pièces de montage 2D

Réglages pour pièces de montage
Ouvrir les pièces de montage
Créer des pièces de montage
Placer la liste de pièces de montage sur le plan
Déplacer les pièces de montage
Corriger les pièces de montage
Menü Accessoires > Einbauteile
Werkzeugleiste:
Einbauteile
Unter Einbauteile werden die Makros zum Zeichnen von Einbauteilen im Plan erzeugt und eingebaut. Innerhalb des Makros können Sie weitere Textinformationen, z.B. Oberfläche, Typ, Hersteller, angeben. Die Anwendungsgebiete erstrecken sich auf alle Bereiche, in denen als Ergebnis der Zeichnungserstellung eine Stückliste mit variabler Gestaltung gewünscht wird.
Die Einbauteile beschreiben die Geometrie, die zur eindeutigen Darstellung von Form und Lage der Einbauteile im Plan benötigt wird. Als Ergebnis liefern die Einbauteile eine
*Positionsliste mit Stückzahl, Abmessungen und Zusatztexten,
*Projektliste mit Abmessungen und Zusatztexten,
*Projektliste als Summen- oder Einzelplanliste mit Stückzahl, Abmessungen und Zusatztexten,
*teilautomatische Erstellung der Werkstattzeichnung.

Durch die Verwaltung der eingebauten Einbauteile in einer Projektliste steht eine eingebaute Position nach dem Ersteinbau (mit der Eingabe der Abmessungen und Zusatztexte) für alle weiteren Einbauten in beliebigen Plänen direkt zur Verfügung.

Anmerkung:
Innerhalb eines Projekts wird somit sichergestellt, dass ein Einbauteil mit gleichen Abmessungen und Zusatztexten nur unter einer Position auftritt.

Die maximale Anzahl der Einbauteile eines Plans beträgt 10.000.
Ab der STRAKON-Version 2013 stehen folgende neue Einbauteile zur Verfügung:
Name

2D
3D
Beschreibung
Dorn

x
Dorn, universell einsetzbar
HUELSE

x
Hülse, universell einsetzbar
QUADER

x
Quader, universell einsetzbar
DDORN

x
Dorn, wird in der Elementierung Decke berücksichtigt
DHUELSE

x
Hülse, wird in der Elementierung Decke berücksichtigt
DQUADER

x
Quader, wird in der Elementierung Decke berücksichtigt
WDORN

x
Dorn, wird in der Elementierung Wand berücksichtigt
WHUELSE

x
Hülse, wird in der Elementierung Wand berücksichtigt
WQUADER

x
Quader, wird in der Elementierung Wand berücksichtigt
FLAE_01
x

Rechteck mit variablen Text im Plan, Mauerwerksschraffur mit Stift-Nr. 1, Angabe der Flächengröße in m2 (Einbauteilliste)
FLAE_02
x

Rechteck mit variablen Text im Plan, Mauerwerksschraffur mit Stift-Nr. 7, Angabe der Flächengröße in m2 (Einbauteilliste)
FLAE_ZUS
x

Polygon mit variablen Text im Plan, Standardschraffur frei wählbar, Angabe der Flächengröße in m2 (Einbauteilliste)
DDOSE_01
x

Elektrodose, 1-fach, rechteckig, wird in der Elementierung Decke berücksichtigt
DDOSE_02

x
Elektrodose, 1-fach, rechteckig, wird in der Elementierung Decke berücksichtigt
DDOSE_03
x

Elektrodose, 1-fach, rund, wird in der Elementierung Decke berücksichtigt
DDOSE_04

x
Elektrodose, 1-fach, rund, wird in der Elementierung Decke berücksichtigt
WDOSE_01

x
Elektrodose, 1- bis 6-fach, rund, wird in der Elementierung Wand berücksichtigt
LEER_01

x
Leerrohr mit/ohne Überstand, rund, Länge wird bei Einbau mit gleicher Hauptposition addiert, wird in der Elementierung Wand berücksichtigt
LEER_02

x
Leerrohr mit/ohne Überstand, quadratisch, Länge wird bei Einbau mit gleicher Hauptposition addiert, wird in der Elementierung Wand berücksichtigt
LEER_03

x
Leerrohr mit/ohne Überstand, rund => nur für die Verwendung des Zusatzprogramms WDLE_01 vorgesehen !

Funktionsleiste
Hier nicht erläuterte Funktionen können Sie analog der Funktionsleiste in den Variantes de dessin nutzen.
Einbauen
Liste
Funktionszusatzleiste
Siehe hierzu:

Weitere Informationen zu der Funktionszusatzleiste finden Sie in den Erläuterungen der Variantes de dessin.
Einbauteil
Einbauteiltyp wählen
Wählen Sie zwischen dem Einbauteil, erzeugt über die Makrokonstruktion, und dem 3D-Einbauteil, siehe Pièces de montage 3D, erzeugt analog der Éléments Flex.
Stammdaten: "ebt-1"
Aktueller Stammdatenname bezogen auf den gewählten Einbauteiltyp (siehe Kapitel Configurations, Réglages, Gestion des données maîtres)
Verwaltung

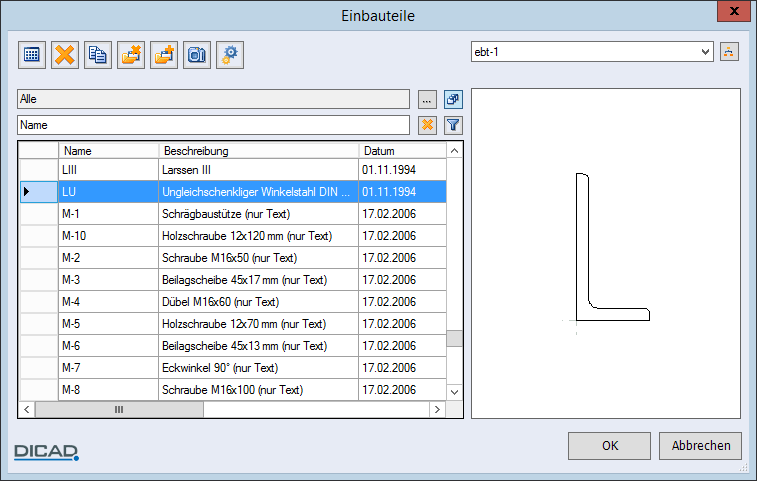

Dateiverwaltung des gewählten Einbauteiltyps
(Alternativ können Sie die Dialogbox auch über das Menü Réglages > Gestionnaires > Einbauteile öffnen.)
Die Handhabung der Verwaltung erfolgt analog der Erläuterung zur Gestion de fichiers.
Projektliste

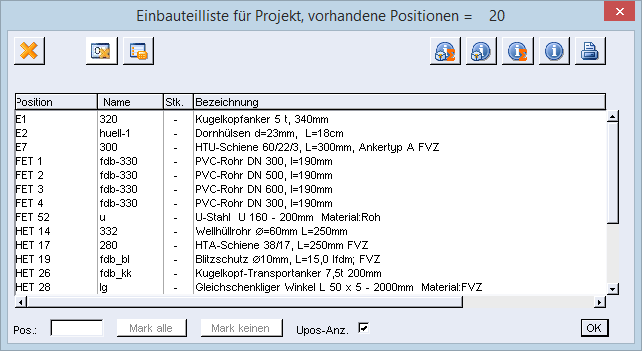

Projektliste eingebauter Einbauteile und 3D-Einbauteile im aktuellen Arbeitsbereich
mehr hierzu ...

Löschen
Positionen mit Anzahl 0 löschen
Positionen mit der Anzahl 0 können Sie nach dem Anzeigen der Projektanzahl durch Anfahren des Icons markieren und durch Bestätigen mit OK aus der Projektliste löschen.

Projektanzahl anzeigen
Die Anzahl der im Projekt vorhandenen Positionen in der Spalte Stk. einblenden.

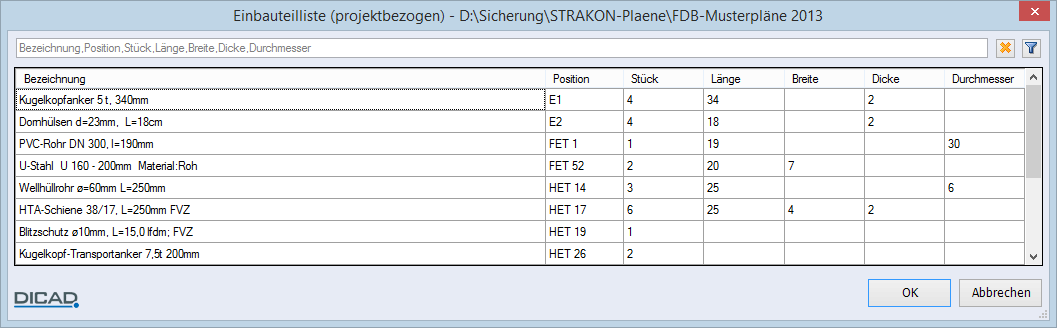

Cube - Modell: Projektbezogene Liste anzeigen

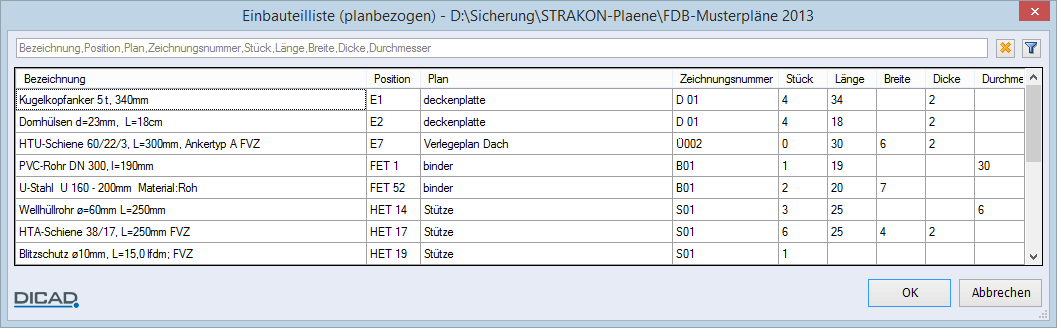

Cube - Modell: Planbezogene Liste anzeigen

Projektbezogene Liste anzeigen

Planbezogene Liste anzeigen

Drucken
Liste drucken

Planliste
Planliste eingebauter Einbauteile und 3D-Einbauteile im aktuellen Plan
Position löschen
Position aus der Projektliste löschen
Markieren
Alle im Plan eingebauten 3D-Einbauteile bzw. Einbauteile mit ihren Zählfaktoren markieren
Über Ausschnitt drucken in der Funktionsleiste können Sie die Darstellung inklusive Zählfaktoren drucken.
>>
