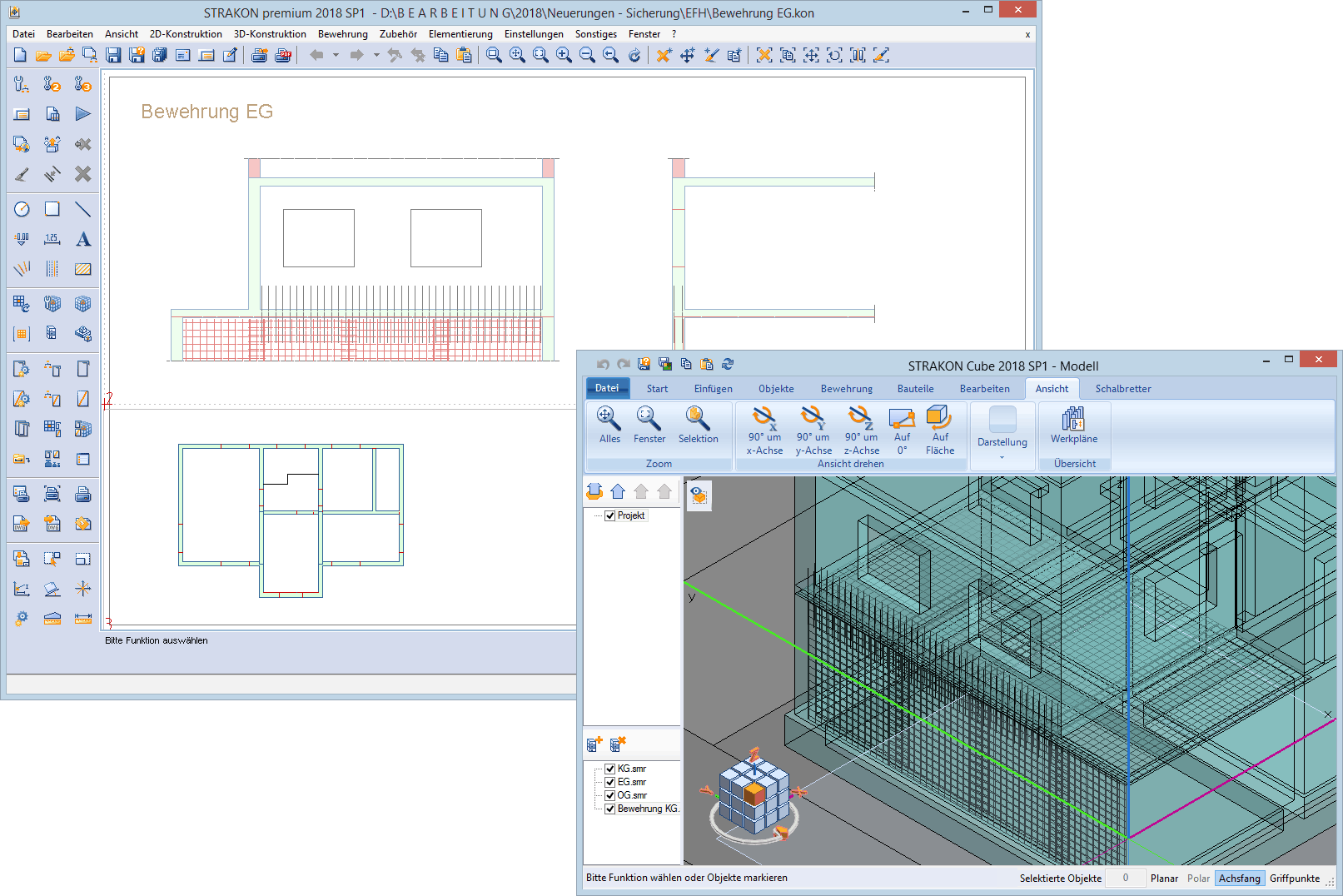

Mit Hilfe der Modellreferenzen haben Sie im Cube den Überblick über die gesamte Bewehrungsplanung eines Projekts.

Speichern Sie zunächst von der Schalungsplanung Modellreferenzen ab. Schalten Sie hierzu in den Données plan das Icon Modellreferenz beim Speichern erzeugen ein.

Verschiedene Bewehrungsplaner, die z.B. unterschiedliche Geschosse eines Gebäudes bearbeiten, laden diese Modellreferenzen und definieren die erforderlichen Vues 3D, um die Bewehrung zu erstellen. Nach Fertigstellung der Bewehrungspläne werden diese ebenfalls als Modellreferenzen gespeichert (hierbei wird nur die Bewehrung und neue Objekte beachtet). Jeder Bewehrungsplaner hat jetzt die Möglichkeit, sich Modellreferenzen seines Kollegen zu laden, um eventuelle Anschlussbewehrungen zu berücksichtigen.

Von diesem Modell können Sie 3D-Sichten mit schematischer Bewehrung erzeugen. Schalten Sie zuvor im Cube über die Registerkarte Vue > Gruppe Darstellung > Funktion Boîte de visualisation die Option Bewehrung ein, damit die Bewehrung im Modell sichtbar ist. Im Plan wird die Bewehrung in den 3D-Sichten als Linien schematisch dargestellt.
