Couleur
Registerkarte Vue > Gruppe Représentation
 | Farbdarstellung (Shift+G) |
Farbliche Darstellung für die 3D-Objekte und Bauteile im Cube wählen
Umschalticon
Die farbliche Darstellung können Sie auch über die Boîte de visualisation wählen.
Siehe hierzu:
Material mit/ohne Oberfläche
Material mit/ohne Oberfläche texturiert
Teileart
Daten
Transparentes Material
Ohne Farben
Material mit/ohne Oberfläche texturiert
Teileart
Daten
Transparentes Material
Ohne Farben
In einem Modell ist es klar ersichtlich, welche Bauteile Sie bearbeiten können. Nicht bearbeitungsfähige Bauteile, wie Modellreferenzen, werden grau dargestellt. D.h. sie haben keine Materialdarstellung.
Benötigen Sie jedoch z.B. für die Präsentation eines Bilds eine deutlichere Darstellung, können Sie durch Klicken auf das Umschalticon, die farbliche Materialdarstellung wählen.
 | Material mit/ohne Oberfläche |
Haben Sie Oberflächen zugewiesen (siehe Funktion Surfaces), wird die definierte Oberflächenfarbe aus der Oberflächenverwaltung (siehe Menü Réglages > Gestionnaires > Surfaces) angezeigt. Über Material ohne Oberfläche werden keine Oberflächenfarben angezeigt.
 | Material mit/ohne Oberfläche texturiert |
Haben Sie Texturen zugewiesen (siehe Menü Réglages > Gestionnaires > Matériaux > Option Textur 3D), wird die definierte Textur aus der Texturenverwaltung (siehe Menü Réglages > Gestionnaires > Textures) angezeigt. Über Material ohne Oberfläche texturiert werden keine Texturen angezeigt.

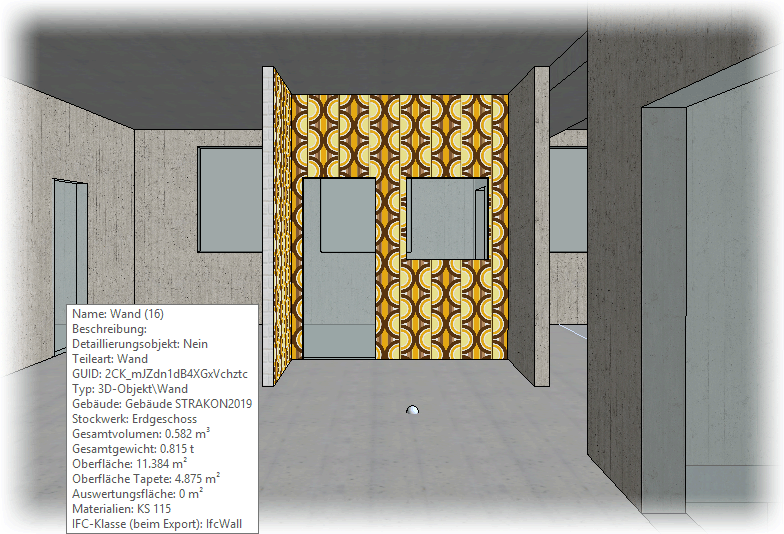

Material mit Oberfläche texturiert
z.B. Textur Tapete

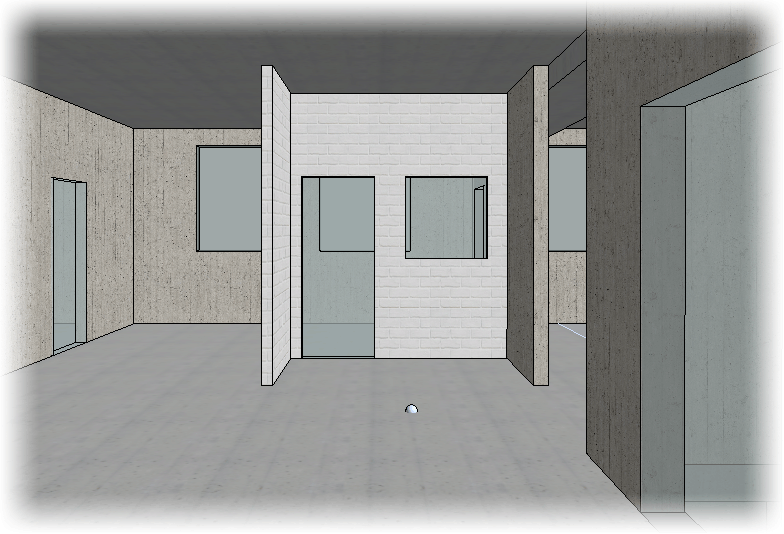

Material ohne Oberfläche texturiert
z.B. Textur Mauerwerk, weiß
Bei Objekten mit festgelegten Oberflächen wird beim Einschalten der Option Material mit Oberfläche texturiert als bevorzugte Anzeige immer die Oberflächenvergabe vor der Materialvergabe angezeigt.
 | Teileart |
Objekte und Bauteile werden in der Farbe dargestellt, die Sie für Teilearten bestimmt haben (siehe Menü Réglages > Gestionnaires > Types de pièce).
 | Daten |
Datenabhängige Visualisierung
Diese Option ist nützlich, um einen visuellen Überblick über den Projektstatus zu erhalten, z.B. welche Objekte/Bauteile zur Produktion freigegeben sind oder schon fertiggestellt sind.

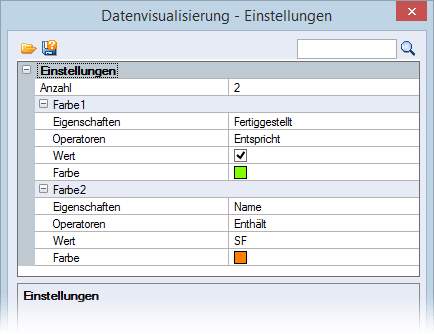

Über die Anzahl bestimmen Sie, wie viele Bedingungen zutreffen sollen. Die Daten legen Sie fest analog der datenabhängigen Selektion oder öffnen eine SDV-Datei mit schon hinterlegten Daten (die Datei kann in einem beliebigen Ordner liegen). Die Farbe zur Visualisierung im Modell wählen Sie über die Farbpalette. Sind mehrere Bedingungen vorhanden, werden die Bedingungen von oben nach unten abgearbeitet.

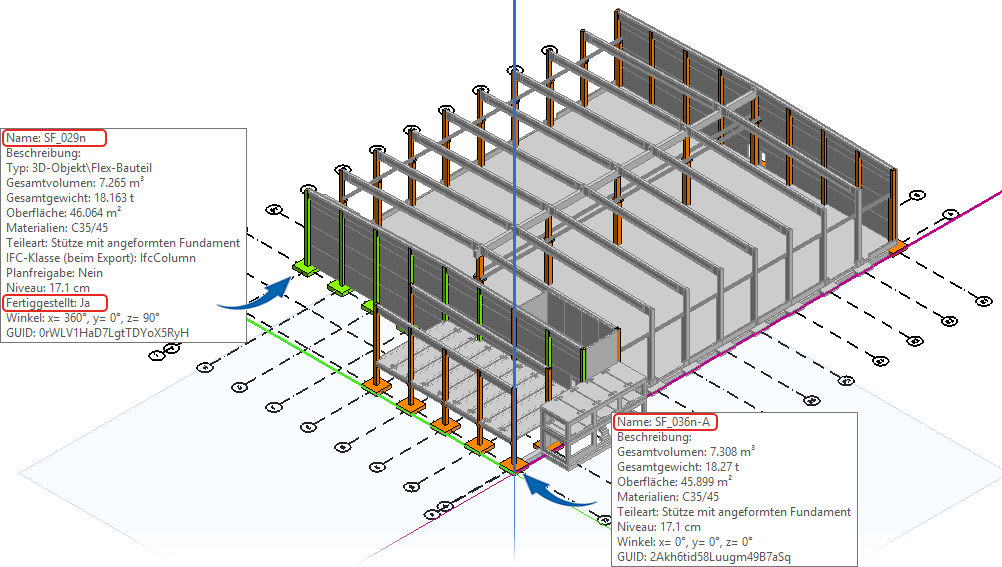

Im Beispiel werden alle Bauteile, die die Eigenschaft Fertiggestellt haben, grün markiert. Zusätzlich werden alle Bauteile, die SF im Namen enthalten und nicht zu den fertiggestellten Bauteilen gehören, orange dargestellt.

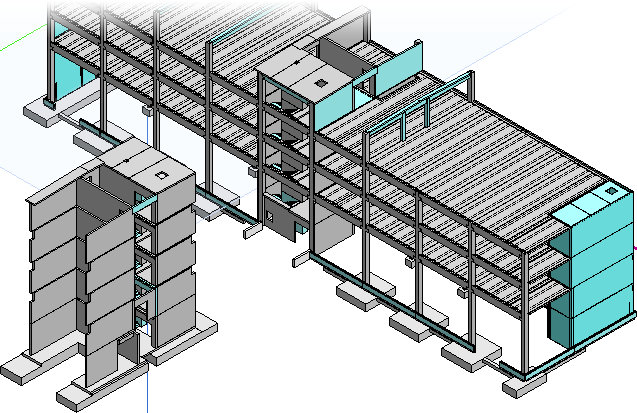

 | Transparentes Material |
Das Material wird transparent dargestellt.

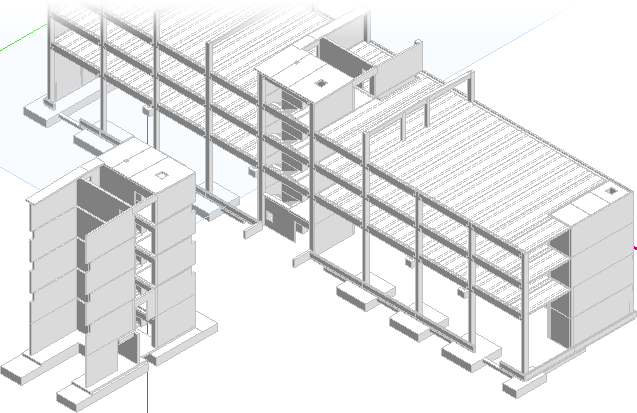

 | Ohne Farben |
Objekte und Bauteile werden Weiß mit schwarzen Kanten dargestellt.
