Eine Höhenkote ist durch zwei Koordinatenpunkte (Bezugs- und Höhenkotenpunkt) definiert. Aus der Differenz von Bezugs- und Höhenkotenpunkt ermittelt sich der Höhenkotenwert (Maßzahl). Die Höhenkoten eines Höhenkotenzugs haben immer den gleichen Bezugspunkt.

Die übliche Darstellung einer Höhenkote besteht aus der Höhenkotenlinie, der Dreiecksspitze, dem Höhenkotenwert und eventuellen Zusatztexten, z.B.

Funktionszusatzleiste

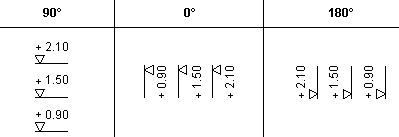

Die Lage der Dreiecksspitze von Höhenkoten ist abhängig vom eingegebenen Angle d'inclinaison. Die Einstellung des 90°-Winkels entspricht dabei der üblichen Darstellung von Höhenkoten.

In der Eingabe eines Höhenkotenzugs ändern Sie die Lage jeder einzelnen Höhenkote, indem Sie vor dem Anfahren des Höhenkotenpunkts nach Auslösen dieser Funktion die Lage der Dreiecksspitze neu bestimmen.

Für Höhenkoten, die direkt auf dem Höhenkotenpunkt (Maßpunkt) liegen sollen, schalten Sie auf dem Maßpunkt in der Funktionszusatzleiste ein.

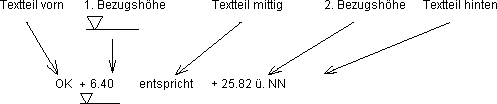

Jede Höhenkote kann aus max. zwei Bezugshöhen und drei zusätzlichen Textteilen bestehen (vorn, mittig, hinten).



Die Textteile legen Sie für die erste Höhenkote fest, sofern dies nicht schon in den Einstellungen geschehen ist. Die vorbelegten Texte werden für alle weiteren Höhenkoten automatisch übernommen oder durch erneutes Anfahren der Funktion Text bzw. Eingabe in den Einstellungen korrigiert.



Nachkommastelle (siehe Cotations, NK=...)

Dimension des Höhenkotenwerts (siehe Funktion Cotations, cm+m, ...)
