Menü Armature > Treillis eingeben > Nebenansicht verlegen > Funktionsleiste: Ausführliche Eingabe

Für die Eingabe des Mattenstoßes in Querrichtung bietet das Programm generell zwei Übergreifungslängen an, die in der Gestionnaire des treillis definiert wurden (siehe Principes, Treillis de stocks).

Übergreifungslänge in Querrichtung als Tragstoß

Übergreifungslänge in Querrichtung als Verteilerstoß

Die Vorgabewerte können Sie direkt übernehmen oder neue Werte eingeben.

Funktionszusatzleiste

lsl=...	Vorgabewert des Mattenstoßes in Längsrichtung neu bestimmen

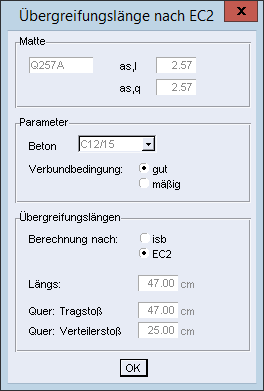

Nach EC2/ISB	Umschaltfunktion: Übergreifungswerte nach EC2/ISB berechnen, ein-/ausschalten Ist die Funktion eingeschaltet, wählen Sie in der folgenden Dialogbox die Betonklasse und Verbundbedingung:

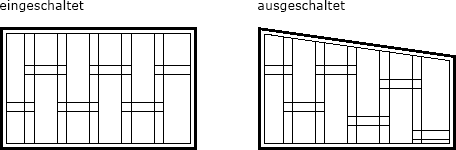

Versetzt

Umschaltfunktion: Mattenreihen versetzt oder nicht versetzt anordnen, ein-/ausschalten

Die Länge der Anfangsmatte wird nach Wahl der Funktion Versetzt für jede Verlegereihe abgefragt.

Sind alle Mattenstöße bestimmt, definieren Sie die Breite der ersten Mattenreihe.

Im Verlegefeld wird die Verlegung bereits in Markierungsfarbe angezeigt.

Jede Änderung, die Sie vornehmen, z.B. der Mattenbreite, wird sofort dargestellt. Die eingegebene Mattenabmessungen (Breite, Reststück usw.) können Sie über das Menü Editer > Supprimer en arrière dans la fonction active wieder zurücknehmen.

Funktionszusatzleiste

S=..., LTyp=..., SDiagonale=...

Stiftstärke für die Mattenumrandung (S=...) und die Diagonale (SDiagonale=...) sowie der Linientyp (LTyp=...)

Darstellungsart, ...

Für ein Mattenverlegefeld in Abhängigkeit der vorhandenen Positionen können Sie eine der folgenden Darstellungsarten wählen:

Darstellungsart 1:

Einzelmatten

Darstellungsart 2:

DIN 1356, Absch. 4.2.3 a

Darstellung mit Übergreifungslängen

Diese Darstellungsart ist nur möglich, wenn das Verlegefeld mit Matten der selben Position ausgelegt wird. Bei unterschiedlichen Positionen im Verlegefeld wird vom Programm, unabhängig von der gewählten Darstellung, die Darstellungsart 1 angeboten.

Darstellungsart 3:

DIN 1356, Absch. 4.2.3 b

Darstellung mit Übergreifungslängen

Diese Darstellungsart nach DIN 1356 kann auch in einer Verlegung erfolgen, in der volle und Restmatten berechnet wurden. Wählen Sie bei der Abfrage nach der Restmattenlänge (siehe nachfolgende Erläuterung) Ohne, können die vorhandenen vollen Matten einer Position mit der Darstellungsart 2 oder 3 verlegt werden.

Darstellungsart 4:

BAEL Verlegung

Französische Norm

Diese Darstellungsart ist nur möglich, wenn das Verlegefeld mit Matten derselben Position ausgelegt wird. D.h. in Längsrichtung ist nur eine Matte zulässig, in Querrichtung dürfen nur ganze Matten dieser Position verlegt sein.

Funktionszusatzleiste

SUP, INF

Umschaltfunktion: Kennzeichnung der Lage INF (inférieur) oder SUP (supérieur), d.h. untere/obere Mattenlage

Diagonale spg

Umschaltfunktion: Diagonale spiegeln, ein-/ausschalten

Voreingestellte Lage der Diagonalen für das gesamte Verlegefeld in die entgegengesetzte Richtung spiegeln

Für die Eingabe der Restmattenabmessungen können Sie folgende Funktionen wählen:

Die Vorgabewerte für eine viertel, halbe oder ganze Matte bzw. die errechnete Restmattenbreite können Sie übernehmen.

Anmerkung:
Die Anzahl der errechneten ganzen Matten in Quer- bzw. Längsrichtung wird in der Funktionszusatzleiste angezeigt.

Verteilen

Verlegefeld neu berechnen

Die ganzen Matten werden auf die Gesamtbreite verteilt, sodass sich eine neue Übergreifungslänge ergibt.

Definieren Sie die Übergreifungslänge als nicht korrekt, springt das Programm auf die letzte Abfrage zurück und Sie können die Restmatte neu definieren. Ist die Übergreifungslänge in Ordnung, folgen analoge Abfragen zur Verteilung in Längsrichtung (Längs).

Ohne

Verlegefeld in Querrichtung ohne Restmatte auslegen

Keine Abfrage zur Verlegung in Querrichtung erfolgt.

R/Ü = ...

Errechnete Restmattenbreite (R) übernehmen

Gleichzeitig wird der Überstand (Ü = Restmattenbreite - Übergreifungslänge) angezeigt.

Um keinen der zuvor genannten Werte zu übernehmen, können Sie die Restmattenbreite auch manuell bestimmen.

Analog der Breite wird die Länge der Anfangsmatte und die Restmattenlänge abgefragt.

Die erste Mattenreihe wird markiert. Sie können folgende Funktionen für die Reihenanordnung in der Funktionsleiste wählen:

Reihenweise verlegen mit den Abfragen zur Verteilung in Längsrichtung für jede folgende Reihe.

mehr hierzu ...

Rest von
Reihe 1 = ...

Mit dieser Verlegemethode erhalten Sie wenig Mattenreste bzw. erzeugen ein Abbild der Verlegemethode der Baustelle (Verlegung von Resten der vorherigen Reihen).

Um die Verlegung mit den Resten je Reihe für alle weiteren Verlegereihen fortzuführen, wählen Sie Automatik.

Nein

Verlegte Mattenreihe löschen

Nochmals erfolgen die Abfragen zur Verteilung in Längsrichtung für dieselbe Reihe.

Gruppe

Aufeinanderfolgende, verschiedene Anfangsmattenlängen in Gruppen zusammenfassen und wiederholt verlegen.

Automatik

Verlegefeld vollständig auslegen

Diese Funktion ist nur möglich, wenn der Anfangspunkt der Reihen versetzt gewählt wurde.

Abbruch

Verlegung abbrechen und den Vorgang der Mattenverlegung wiederholen

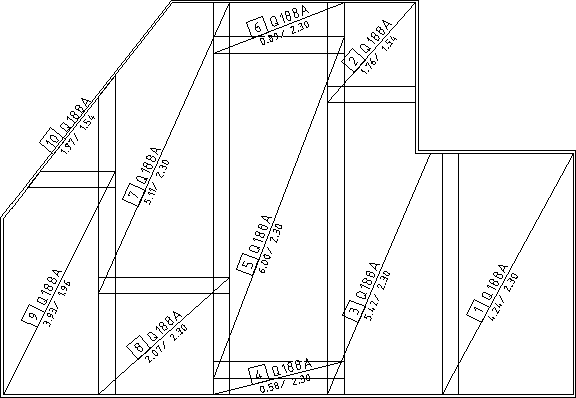

Ist das Verlegefeld vollständig ausgelegt, stehen folgenden Funktionen zur Auswahl:

Verlegung

Verlegung korrigieren

mehr hierzu ...

Neues Verlegefeld	Zuvor bestimmte Verlegung löschen und neu eingeben Die neue Polygoneingabe beginnt mit der Abfrage nach dem Randabstand.
Selbes Verlegefeld neu auslegen	Mattenverteilung im letzten Verlegebereich neu bestimmen
Kor-NA	Verlegefelddaten für ein komplettes Verlegefeld korrigieren (siehe Corriger barres / treillis, Verlegung)

Lage, Matte löschen, Ü-Länge längs, Ü-Länge quer

Diese Korrekturen werden im Abschnitt „Corriger barres / treillis, Ü-Länge längs“ erläutert.

Darstellung

Darstellungsart

Darstellung der Einzelmatten oder nach DIN 1356, Abschnitt 4.2.3 a bzw. 4.2.3 b.

Zusatztext

Analog zum Stabstahl in der Nebenansicht für jede einzelne Matte Zusatztexte, z.B. 1. Lage, eingeben

Ist die Matte gewählt, können Sie den Zusatztext frei oder durch Einschalten des rechten Winkels direkt hinter den Positionstext auf der Diagonalen platzieren. Die Schrifthöhe, -art, Winkel und die Textlage können Sie in der Funktionszusatzleiste bestimmen.

Stoßmaß

In der Verlegung zusätzlich die Bemaßung der Mattenstöße in Längs- und Querrichtung darstellen

Die Bemaßung kann automatisch für alle vorhandenen Stöße und/oder einzeln nur für die angefahrenen Stöße erfolgen.

Beachten Sie, dass bei der automatischen Stoßvermaßung die Lage der Maßlinie mit Mitte-Stoß vorgegeben ist. Bei der Einzelstoßvermaßung können Sie die Lage der Maßlinie frei, auch außerhalb des Stoßes, bestimmen, z.B.

weiter

Nebenansicht-Verlegung der Matten beenden

In der zugehörigen Funktionszusatzleiste können Sie zusätzlich noch die Stiftstärken der Mattenumrandung und Diagonalen, den Linientyp korrigieren und Versetzt ein- oder ausschalten. Die Verlegung wird zuerst gelöscht und nach erneuter Definition von Mattenbreite und Restmatte entsprechend der gewählten Verlegungsart neu aufgebaut.

Anmerkung:

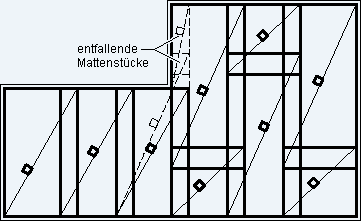

Wird bei der Berechnung der Mattenverlegung ein Mattenstück erkannt, dass nur im Bereich einer Mattenübergreifung liegt, entfällt dieses, z.B.
