Matte eingeben
Nach Definition des Verlegefelds (Außengeometrie) definieren Sie Aussparungen über die Funktionszusatzleiste oder wählen den Mattentyp.
Funktionsleiste

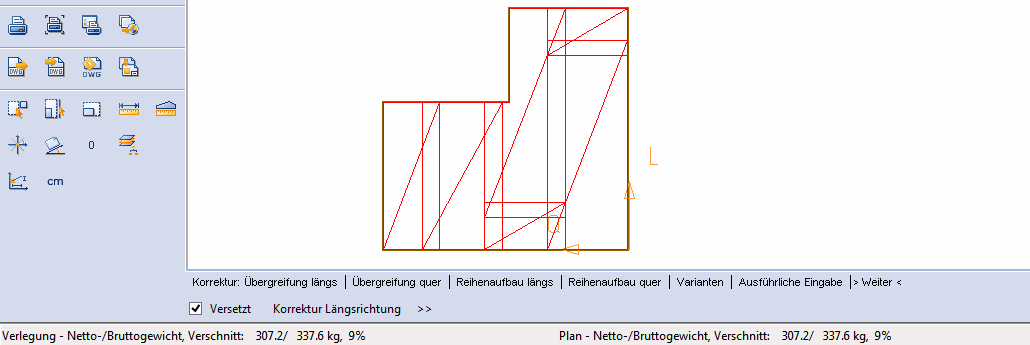

Das Verlegefeld wird mit den zum Mattentyp zugehörigen Übergreifungen aus der Mattenverwaltung und rechnerisch erforderlichen Restmatten ausgelegt. Die Statusleiste zeigt jederzeit für den gewählten Mattentyp das Netto-/Bruttogewicht sowie den Verschnitt jeweils für die Verlegung sowie für den gesamten Plan an.
Die dargestellte Verlegung können Sie direkt über Weiter übernehmen und fertigstellen.
Funktionsleiste
► (Tooltips vorhanden)
Übergreifung längs, Übergreifung quer
Übergreifung in Längs- bzw. in Querrichtung korrigieren
Reihenaufbau längs
Länge für die Anfangs- und Restmatte der gewählten Reihe in Längsrichtung korrigieren
Reihenaufbau quer
Mattenbreite für die erste Reihe und der Restmatte in Querrichtung korrigieren
Varianten
Anwenderdefinierte Verlegevariante wählen
Ausführliche Eingabe
Die Matten werden entfernt und alle Werte, z.B. Übergreifung in Querrichtung, Mattenbreite, einzeln abgefragt (siehe Ausführliche Eingabe).
Funktionszusatzleiste
>>
