Croquis acier CA
Werkzeugleiste:

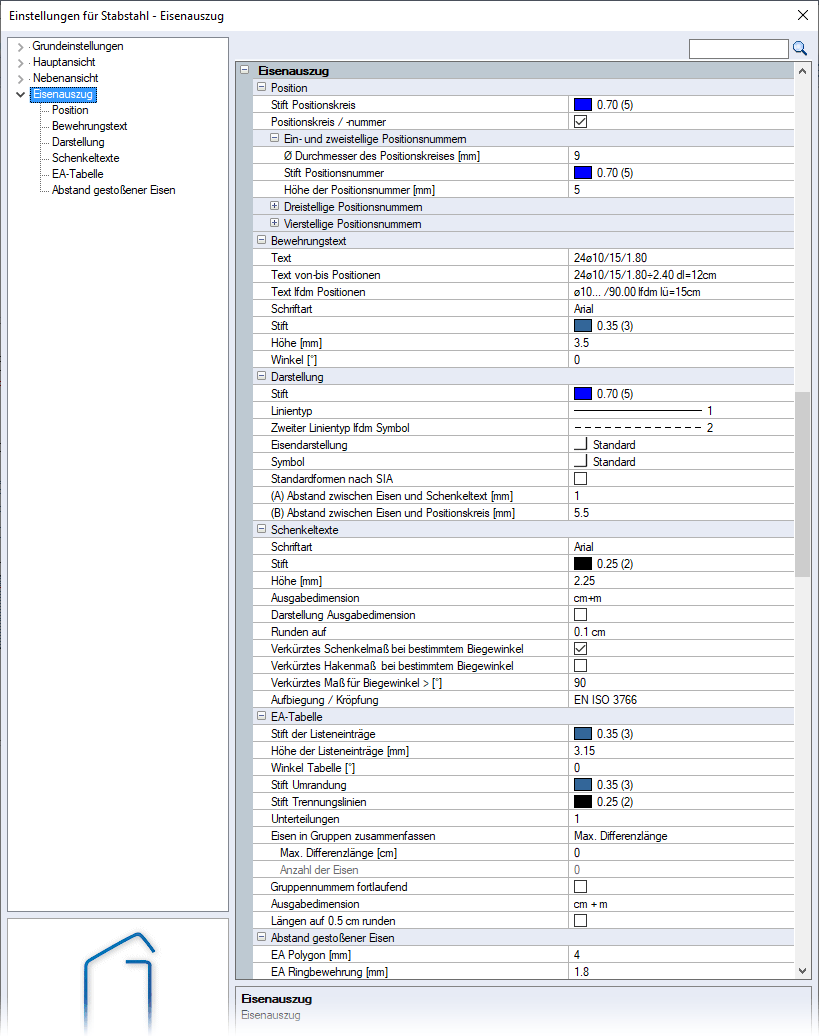

Einstellungen (Stabstahl)
Siehe hierzu:
Position / Bewehrungstext
Analog der Vue principale VP bestimmen Sie die Einstellungen für die Position und den Bewehrungstext. Sie sind jedoch unabhängig voneinander.
Darstellung
Stiftstärke / Linientyp Eisendarstellung
Zweiter Linientyp für Lfdm-Symbol
Sie können den Linientyp des Lfdm-Symbols sowohl für den mittleren Bereich als auch für den Anfangs- und Endbereich wählen.
Eisendarstellung
Symboldarstellung
Analog der normalen Darstellung können Sie auch die Eisenauszug-Symbole standardmäßig, 1:1 oder ausgerundet darstellen (siehe Barres, Eisenauszug (EA) als Symbol darstellen).
Abstand zwischen Eisen und Schenkeltext / Positionskreis
Für die Darstellung des Eisenauszugs den Abstand der Schenkeltexte bzw. den Abstand des Positionstexts vom Eisenschenkel eingeben.
Schenkeltexte
Schriftart, Stiftstärke, Höhe [mm], Ausgabedimension
Darstellung Ausgabedimension, ein-/ausschalten
Schenkeltexte auf 0,1 cm, 0,5 cm oder 1,0 cm runden
Verkürztes Maß bei bestimmtem Biegewinkel, ein-/ausschalten
Verkürztes Hakenmaß bei bestimmtem Biegewinkel, ein-/ausschalten
Verkürztes Maß für Biegewinkel > ...°
Bei einer Biegeform mit einem Biegewinkel > ...° wird die Berechnung der Schenkellänge als verkürztes Maß oder als Außenmaß der Eingabelinie ausgeführt. Für den Biegewinkel können Sie den Wertebereich von 90° bis 150° wählen.
Hinweis! |
|---|
Wir empfehlen, diesen Einstellungswert vor dem Erzeugen der Bewehrung zu definieren. Bei Korrekturen (Menü Armature > Einzeln korrigieren (siehe Kapitel Modifier les eléments, Corriger)) passen sich die Bewehrungen wie folgt an: EA > Schenkeltexte > neu Schenkeltexte werden angepasst Bew-Text > Text Gesamtlänge wird angepasst |
Aufbiegung / Kröpfung
Die Längen schräger Schenkel bei Aufbiegungen/Verkröpfungen können Sie nach DIN 1356 als Achslängen oder nach EN ISO 3766 als Außenlänge angeben.
Anmerkung: |
|---|
In der Biegeliste wird die gewählte DIN in der Spalte Bemerkung angezeigt. |
EA-Tabelle
Stift der Listeneinträge, Höhe der Listeneinträge [mm], Winkel Tabelle, Stift Umrandung, Stift Trennungslinien
Unterteilungen
Max. Differenzlänge für die Eisenstaffelung in GruppenGruppennummern fortlaufend, ein-/ausschalten
Ausgabedimension in cm+m, m oder foot-inch
Listeneinträge auf 0,5 cm runden, ein-/ausschalten
Abstand gestoßener Eisen
Die Darstellung der sich übergreifenden Eisen können Sie im Eisenauszug mit einem beliebigen optischen Abstand (a) bestimmen. Den Abstand geben Sie getrennt für gerade (EA Polygon) und gebogene Eisen (EA Ringbewehrung) ein.
