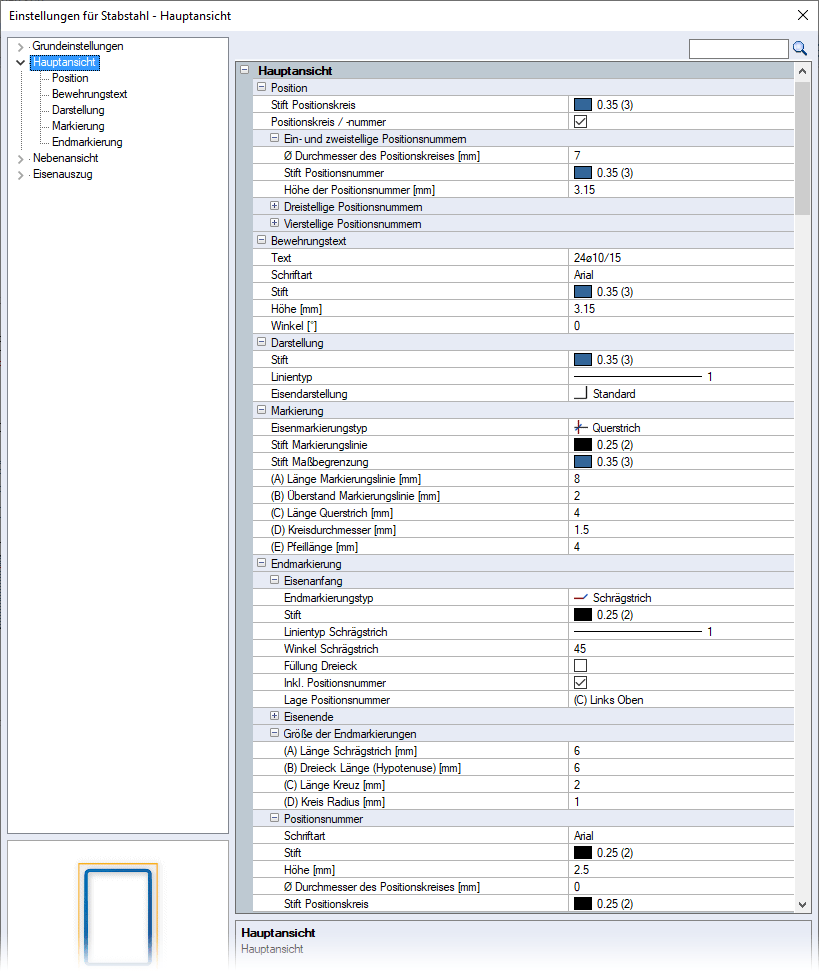

Vue principale VP
Menü Réglages > Armatures > Stabstahl
Werkzeugleiste:
Einstellungen (Stabstahl)
Eingeben (Barres) > Funktionszusatzleiste: >>
Siehe hierzu:
Position
Stift Positionskreis
Positionskreis/-nummer, ein-/ausschalten
Ein- und zwei-, drei-, vierstellige Positionsnummern
*ø Durchmesser des Positionskreises, Stift, Höhe der Positionsnummer
Bewehrungstext

Text

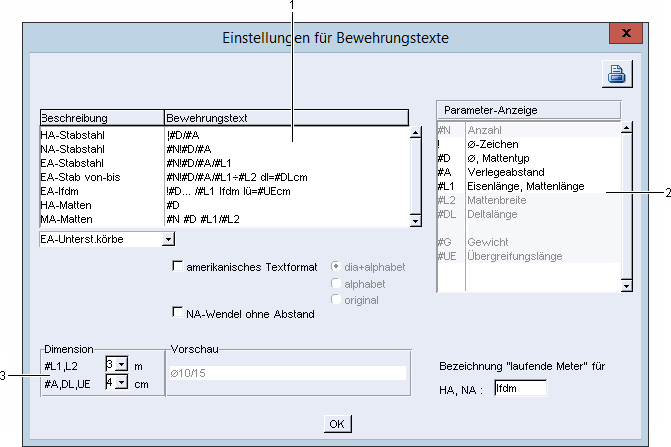

Zur Gestaltung des Bewehrungstexts für die Bewehrungsfunktionen Stabstahl, Matten und Unterstützungskörbe öffnet sich eine weitere Dialogbox.
Sie können, z.B. die Textreihenfolge korrigieren oder ein Zusatztext eingeben. Auch Texte zwischen Eisenanzahl und Durchmesser sind möglich.
HA, NA, EA im Stabstahl
EA für Lfdm im Stabstahl
HA, MA für Matten
EA für Unterstützungskörbe
Die Texte bestimmen Sie im oberen Bereich der Dialogbox (1), die Sie nach Anfahren der entsprechenden Listenzeile mit den angebotenen Textparametern und zusätzlichen Zwischentexten eingeben.
Die zulässigen Textparameter werden im rechten Bereich der Dialogbox (2) angezeigt. Invers dargestellte Parameter können Sie für die jeweilige Texteingabe nicht nutzen.
*amerikanisches Textformat
Durch Einschalten der Option können Sie das Format des Positionstexts nach amerikanischem Bewehrungsstandard wählen.
original
Deutsches Textformat (ø10/15) mit amerikanischem Symbol # für den Durchmesser (#10/15) darstellen
*NA-Wendel ohne Abstand
Durch Einschalten der Option entfällt die Angabe des Verlegeabstands im Bewehrungstext der Nebenansicht des Wendels.
Im unteren Bereich der Dialogbox (3) bestimmen Sie die im Bewehrungstext gewünschte Ausgabedimension (m, cm, mm usw.) für die Eisenlängen, Eisenabstände, Differenz- und Übergreifungslängen und der definierte Text wird in der Vorschau dargestellt.
*Die Bezeichnung „laufende Meter“ für Haupt- und Nebenansichten (HA, NA) können Sie über das Eingabefeld bestimmen.

Anmerkung:
1. Das Löschen der für den jeweiligen Text unbedingt erforderlichen Parameter ist nicht zulässig und wird durch eine entsprechende Meldung angezeigt. Die gewählten Einstellungen bzw. Texte gelten für alle Bewehrungspositionen auf dem Plan!
2. Die Dimension bei der Bewehrungseingabe können Sie frei wählen. Die Bewehrungstexte werden entsprechend der über das Menü Réglages > Dimensions de saisie > Bewehrung getroffenen Einstellungen ausgegeben.
Die Werte der einzelnen Parameter werden anschließend im Plan durch die Definition der entsprechenden Eisenposition ermittelt.
Beispiel: Stabstahl
Eingabe: #N U-Eisen !#D/#A/#L1
Positionstext im Plan: 13 U-Eisen ø16/15/2,50
Bei der Texteingabe können Sie mit der [Alt Gr] + [B] an beliebiger Stelle ein Zeilenumbruch vornehmen. Dieser wird in der Eingabe durch ein -Zeichen markiert, z.B.
Eingabe:
#N!#D/e=#A cmL=#L1 m
Text im Plan:
12ø10/e=15 cm
L=3,75 m
Schriftart, Stift, Höhe, Winkel
Darstellung
Stiftstärke, Linientyp
Eisendarstellung
Markierung
Eisenmarkierungstyp, Eisenmarkierungstyp für individuelle Verlegung
Stiftstärke Markierungslinie / Maßbegrenzung
Markierung mit Schrägstrich:
(A) Länge Markierungslinie, (B) Überstand Markierungslinie, (C) Länge Querstrich
Markierung mit Kreis:
(D) Kreisdurchmesser, (B) Überstand der Markierungslinie
Markierung mit Pfeil:
(E) Pfeillänge
Endmarkierung
Eisenendmarkierungen können Sie zur besseren Übersicht der verlegten Bewehrung in den Haupt- und Nebenansichten bestimmen, z.B. Hauptansicht
*Eisenanfang / Eisenende
- Endmarkierungstyp (DIN-Markierung mit Schrägstrich, Dreieck, ohne, Kreuz oder Kreis)
- Stiftstärke Endmarkierung
- Linientyp Endmarkierung
- Winkel Endmarkierung
- Bei Dreiecksmarkierung Füllung, ein-/ausschalten
- Darstellung der Positionsnummer in direkter Lage zur Eisenendmarkierung, ein-/ausschalten
- Lage der Positionsnummer zur Eisenendmarkierung
*Größe der Endmarkierungen
Einstellungen für die jeweilige Endmarkierung:
- Endmarkierung mit Schrägstrich (DIN-Markierung): Strichlänge (A)
- Endmarkierung mit Dreieck: Dreiecksgröße (B)
- Endmarkierung mit Kreuz: Strichlänge (C)
- Endmarkierung mit Kreis: Radius (D)
*Positionsnummer
Einstellungen für die Darstellung der Positionsnummer an den Endmarkierungen
- Schriftart Positionsnummer
- Stiftstärke Positionsnummer
- Schrifthöhe Positionsnummer
- Durchmesser des Positionskreises
- Stiftstärke Positionskreises
