Modèles de listes Office

Administration / réglages : Configurations : Réglages : Modèles de listes Office

Modifier les formats de liste par défaut dans Microsoft® Excel

Appliquer les textes de plan lors de l'exportation vers Microsoft® Excel

Menü Réglages > Office-Listenvorlagen

Für den Export von Listen (Bewehrung, Elementierung usw.) nach z.B. LibreOffice, Microsoft® Office (siehe Kapitel Sortie, listes et interfaces, Exporter les liste vers Office (xlsx)) können Sie für jede Liste Vorlagen nutzen, deren Aussehen Sie individuell bestimmen können (siehe Modèles de listes, Modifier le modèle XLSX).

Die entsprechende Vorlagedatei im XLSX-Format können Sie in dem aktiven Stammdatenpfad der Office-Listenvorlagen wählen (siehe Données de base), die als Voreinstellung gelten soll.

Anmerkung:
Bei der Abgabe öffnet sich die Liste automatisch in dem Programm, welches im Betriebssystem als Standard für den Dateityp XLSX festgelegt wurde. Wird kein verknüpftes Programm gefunden, wird die XLSX-Datei geschrieben und STRAKON ist für die weitere Bearbeitung direkt bereit. Das Füllen der Tabellen erfolgt nur in Vorlagen mit dem Dateiformat XLSX. Bei einem Update wird der Ordner ExcelVorlagen der vorherigen Version nach ..\strakon\Backup.xxx gesichert.

Anmerkung:

Bei der Abgabe öffnet sich die Liste automatisch in dem Programm, welches im Betriebssystem als Standard für den Dateityp XLSX festgelegt wurde.

Wird kein verknüpftes Programm gefunden, wird die XLSX-Datei geschrieben und STRAKON ist für die weitere Bearbeitung direkt bereit.

Das Füllen der Tabellen erfolgt nur in Vorlagen mit dem Dateiformat XLSX.

Bei einem Update wird der Ordner ExcelVorlagen der vorherigen Version nach ..\strakon\Backup.xxx gesichert.

	Öffnen Projekt-Set *.form öffnen und Office-Listenvorlagen übernehmen
	Speichern unter Gewählte Office-Listenvorlagen in die Datei *.form speichern

Siehe hierzu:

2D-Konstruktion
3D-Konstruktion
Bewehrung
Zubehör
Elementierung

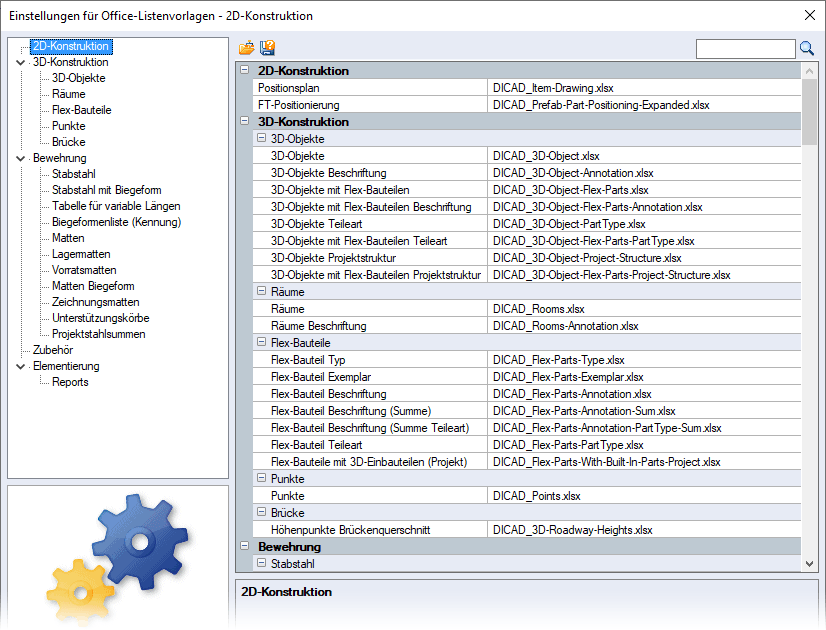

2D-Konstruktion

Positionsplan, FT-Positionierung

Für die Ausgabe der Listen entsprechende Vorlagen wählen

3D-Konstruktion

3D-Objekte, Räume, Flex-Bauteile, Punkte, Brücke

Für die Ausgabe der Listen entsprechende Vorlagen wählen

Für die nachfolgend aufgeführten Optionen können Sie je nach Listenausgabe zwischen unterschiedlichen Vorlagen wählen:

3D-Objekte

Für die Ausgabe der Liste eingebauter Objekte (Liste nach Office (xlsx) exportieren) können Sie folgende Vorlagen wählen:

DICAD_3D-Object.xlsx

DICAD_3D-Object-Surface.xlsx (mit Oberflächeneigenschaften)

3D-Objekte Beschriftung

Für die Ausgabe der Liste aller beschrifteter Objekte in 3D-Sichten (Liste Beschriftung nach Office (xlsx) exportieren) können Sie folgende Vorlagen wählen:

DICAD_3D-Object-Annotation.xlsx

DICAD_3D-Object-Annotation-Surface.xlsx (mit Oberflächeneigenschaften)

3D-Objekte mit Flex-Bauteilen

Für die Ausgabe der Liste aller Objekte und Flex-Bauteile (Liste nach Office (xlsx) exportieren) können Sie folgende Vorlagen wählen:

DICAD_3D-Object-Flex-Parts.xlsx

DICAD_3D-Object-Flex-Parts-Surface.xlsx (mit Oberflächeneigenschaften)

3D-Objekte mit Flex-Bauteilen Beschriftung

Für die Ausgabe der Liste aller beschrifteten Objekte und Flex-Bauteile in 3D-Sichten (Liste Beschriftung nach Office (xlsx) exportieren) können Sie folgende Vorlagen wählen:

DICAD_3D-Object-Flex-Parts-Annotation.xlsx

DICAD_3D-Object-Flex-Parts-Annotation-Surface.xlsx (mit Oberflächeneigenschaften)

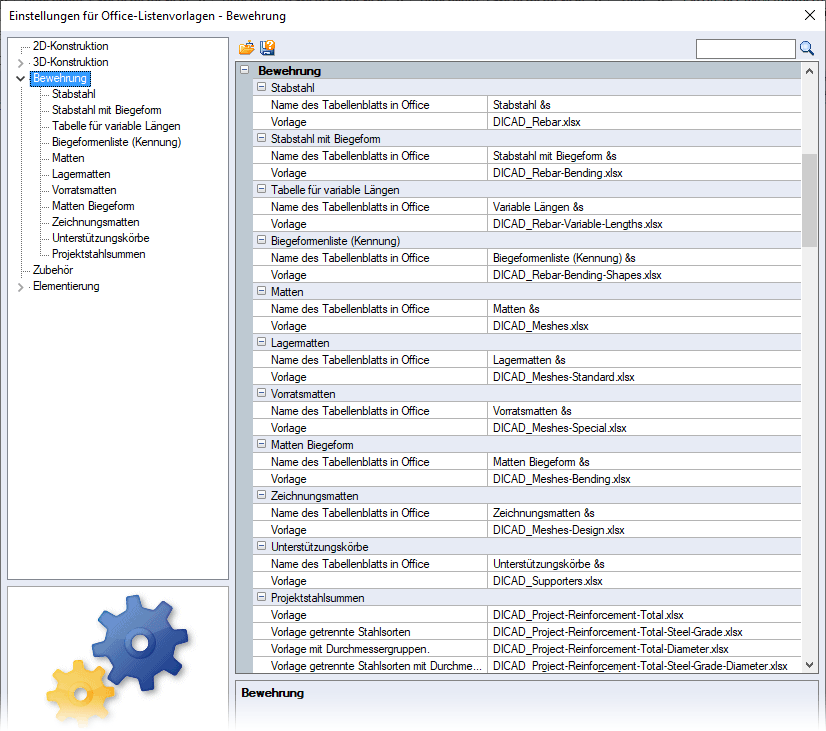

Bewehrung

Stabstahl, ...

Name des Tabellenblatts in Office

Sie können die Blattränder (in Excel Einheiten), den Namen des Tabellenblatts in Excel (Auswahl in der Excel Statusleiste), z.B.

SL&s.&n oder &s.&nSL usw.

SL	Stahlliste
S	Blattnummer (zwingend erforderlich)
n	Name des aktuellen Datensatzes

und die Fußzeile der Vorlage bestimmen.

&F	Name des Excel Projekts, z.B. Mappe1.xls
&P/&N	Seitenzahl/Seitenanzahl, z.B. 1/5
&D;&T	Datum; Uhrzeit, z.B. 03.12.01; 12.51 Uhr

Die Vorlagen enthalten zudem das Firmenlogo, die Firmenadresse und die Informationen aus den Plandaten (Projekt, Bauteil, Bauherr usw.).

Vorlage

Für die Ausgabe der Liste können Sie eine XLSX-Datei wählen.

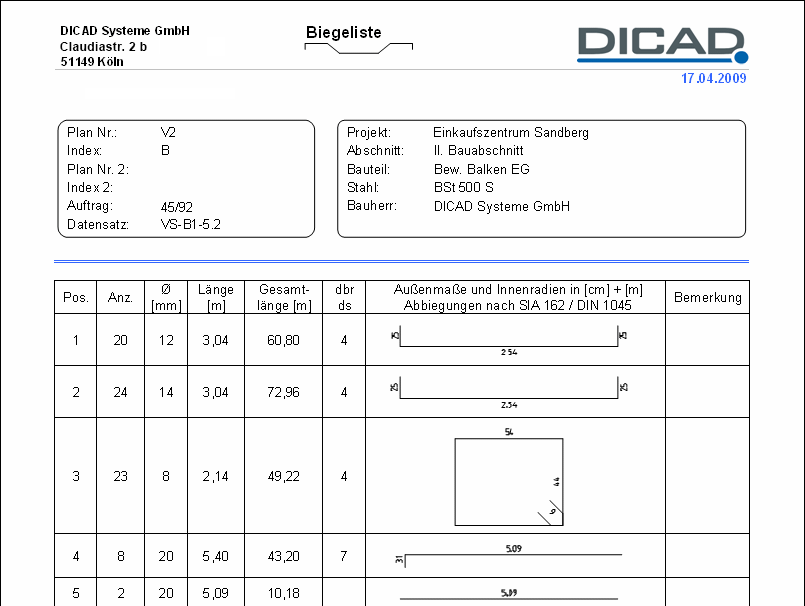

Individuell erstellte Formatvorlage: Biegeliste

Die Vorlage jeder Liste können Sie analog der Standardlistenformate mit Hilfe der Excel Funktionen individuell bearbeiten (siehe Modifier les formats de liste par défaut dans Microsoft® Excel).

Empfehlung:
Da Sie bei der Erstellung individueller Listenvorlagen gewisse Eingaben zwingend einhalten müssen, empfehlen wir, die Vorlagen in unserem Hause erstellen zu lassen. Die Vertriebsmitarbeiter/innen der DICAD Systeme GmbH stehen Ihnen mit fachlicher Beratung gerne zur Verfügung.

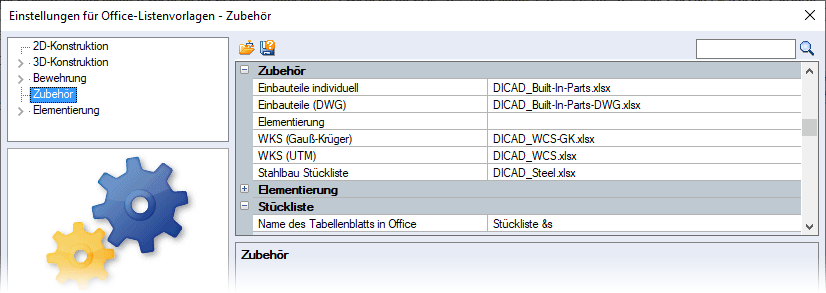

Zubehör

Einbauteile individuell, Einbauteile (DWG), Elementierung, WKS (Gauß-Krüger/UTM), Stahlbau Stückliste

Für die Ausgabe der Listen entsprechende Vorlagen wählen

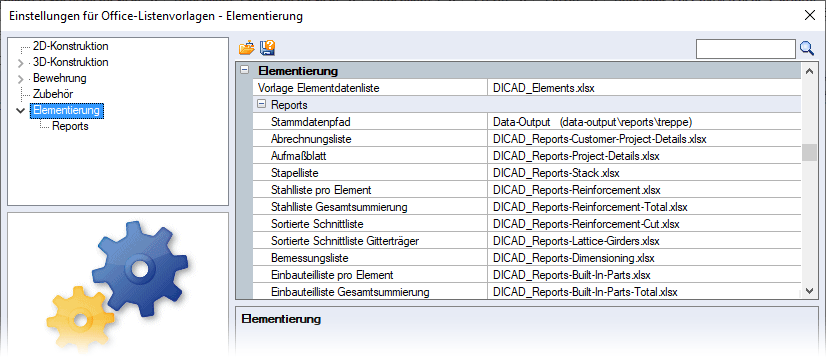

Elementierung

Vorlage Elementdatenliste

Für die Elementierung Vorlage für die Elementdatenliste bestimmen

Reports

Für die Ausgabe der Reports (Abrechnungslisten, Stahllisten, Einbauteillisten usw.) entsprechende Vorlagen wählen
