Modifier le modèle XLSX
Das XLSX-Format wird von Microsoft Excel ab Office 2003 und von LibreOffice sowie OpenOffice geschrieben. In STRAKON befinden sich die Listen-Vorlagen im XLSX-Format im Ordner der Benutzerdaten ..\strakon\ExcelVorlagen.
Bei jeder Installation werden die DICADeigenen Vorlagen überschrieben. Benutzerspezifische Anpassungen bestimmen Sie daher in Kopien, indem Sie z.B. DIACD_Rebar.xlsx nach EigeneStabstahl.xlsx kopieren.
Öffnen Sie die kopierte Vorlage über das Office-Programm:

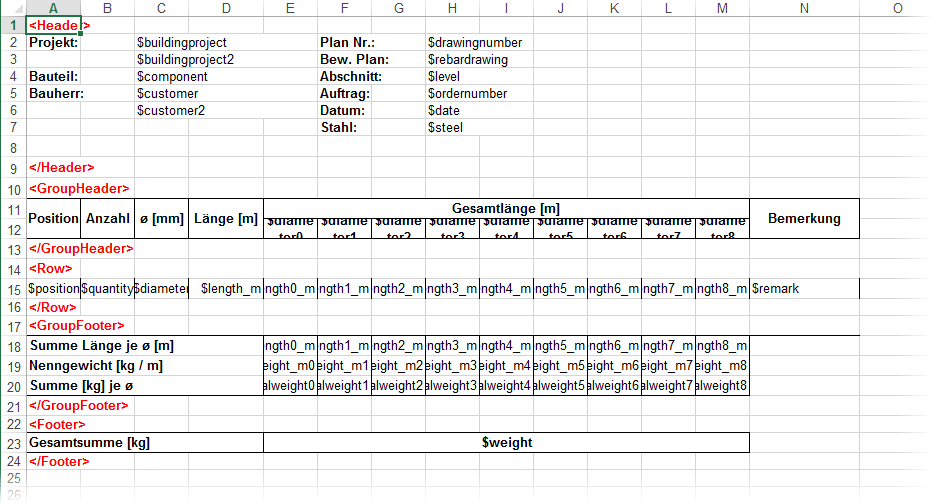

Die roten Zeilen, die Sie nicht löschen dürfen, sind für die Steuerung durch STRAKON erforderlich. Sie werden automatisch von STRAKON ersetzt.

<Header>
Kopf mit Projekt- und Planinformationen (wird einmal pro Dokument ausgegeben)

<GroupHeader>
Kopf der Tabelle (wird einmal pro Tabelle ausgegeben)

<Row>
Einzelne Zeilen der Tabelle (wird für jeden Eintrag der Tabelle einmal ausgegeben)

<GroupFooter>
Fuß der Tabelle (wird einmal pro Tabelle ausgegeben)

<Footer>
Gesamtfuß der Tabelle (wird einmal pro Tabelle ausgegeben)


Texte mit vorangestelltem $-Zeichen, z.B. $customer, sind Variablen, die von STRAKON gefüllt werden.
Folgende Anpassungen können Sie vornehmen:
*Schrift ändern, z.B. Schriftart, -grad
*Lage innerhalb eines Abschnitts wählen

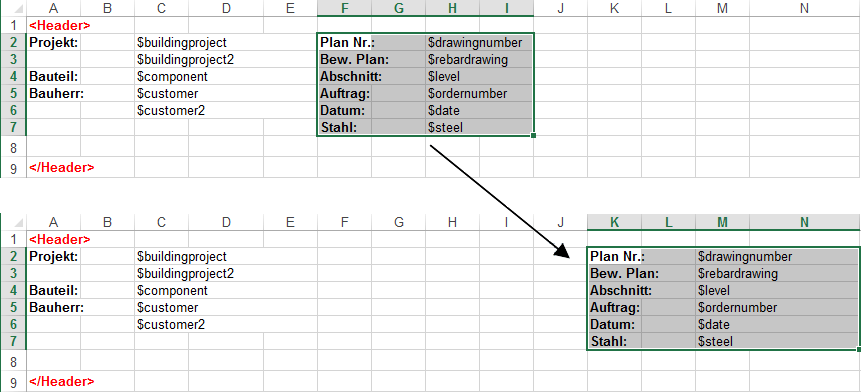

*Bereiche ausschneiden und einfügen ([Strg] + [X] / [Strg] + [V])
*Spaltenbreite ändern

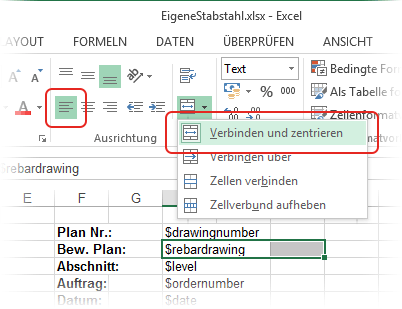

*Zellen über die Funktion Verbinden und zentrieren zusammenfassen und anschließend Text linksbündig ausrichten, um Texten, z.B. aus der Planverwaltung, mehr Platz zu geben

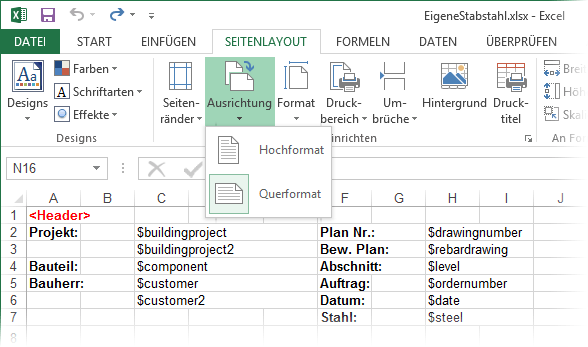

*Ausrichtung des Seitenlayouts von Querformat auf Hochformat oder umgekehrt ändern
Beachten Sie, dass die Tabelle gegebenenfalls auf mehrere Blätter aufgeteilt wird.

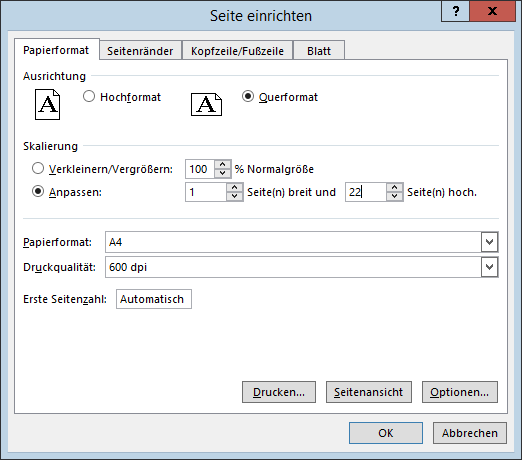

*Wählen Sie über die Funktion Seite einrichten auf der Registerkarte Papierformat für die Skalierung Anpassen und erhöhen die Anzahl für Seite(n) hoch, wird die Tabelle beim Druck auf die Seitenbreite skaliert.
Für sehr breite Tabellen wird die Schrift automatisch verkleinert/skaliert.

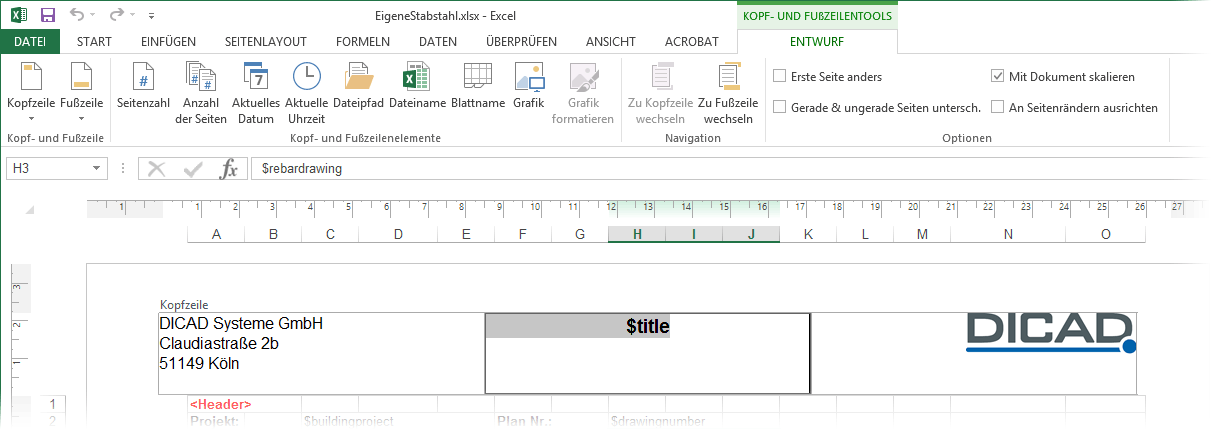

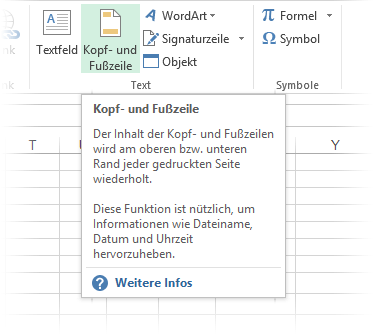

*Jedes Blatt wird beim Ausdruck mit einem Kopf versehen, der Firmendaten und Logo (Ausnahme: OpenOffice und LibreOffice) enthält. Für das Anpassen des Kopfs wählen Sie die Funktion Kopf- und Fußzeile.

Im Office-Programm können Sie weitere Anpassungen der XLSX-Vorlage bestimmen, z.B. Anzeige der Nachkommastellen (Anzahl von STRAKON vorgegeben), Schriftart
In STRAKON müssen Sie die angepasste Vorlage für die Listenabgabe nach Office über das Menü Réglages > Modèles de listes Office wählen.
