Types d’arêtes

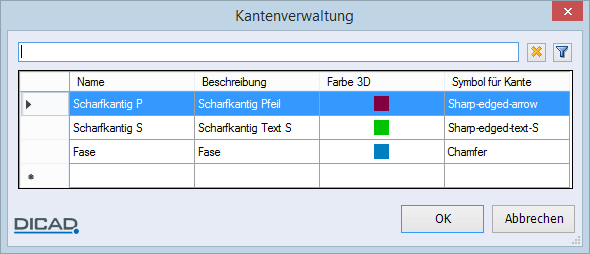

In der Kantenverwaltung bestimmen Sie Kanten für die Ausbildung von Bauteilkanten (siehe im Cube Funktion Type d’arête).
Die Anzeige der Liste können Sie durch Sortieren der Spalten anpassen. Einträge in der Liste können Sie bearbeiten/löschen sowie neue einfügen. Den Inhalt der Liste können Sie nach Office ausgeben (siehe Kapitel Démarrage / interface utilisateur, Interface utilisateur, Modifier les listes dans les boîtes de dialogue / imprimer les liste vers Office).
Name
Bezeichnungstext (max. 256 Zeichen) der Kante
Beschreibung
Zusätzlicher Beschreibungstext der Kante
Farbe 3D
Farbe zur Darstellung der Kante im Cube
Symbole für Kante
Symbol zur Markierung der Bauteilkante in 3D-Sichten wählen (siehe Kapitel Construction 3D - Cube, Vues 3D, Symbole an Kanten darstellen)
Bei der Installation von STRAKON werden drei Symbole ausgeliefert. Diese sind in dem Ordner der Benutzerdaten ..\strakon\sym hinterlegt.
Scharfe Kanten - Scharkantig P  | Scharfkantig S  | Gefaste Kante - Fase  |
Weitere Kantensymbole können Sie erzeugen (Menü Accessoires > Symbole, siehe Symboles, détails) und in der Kantenverwaltung wählen.
Die Daten der Verwaltung werden in der Datei edgetype.sd in den aktuell gewählten Stammdatenpfad der Materialverwaltung (ftele) (siehe Données de base) abgelegt.
