Type d’arête
 | Kantentyp |
Eigenschaft, z.B. scharfkantig, gebrochene Kante, den Kanten der Objekte zuweisen
Selektieren Sie eine bzw. mehrere Kanten eines Objekts und wählen dann den Kantentyp.

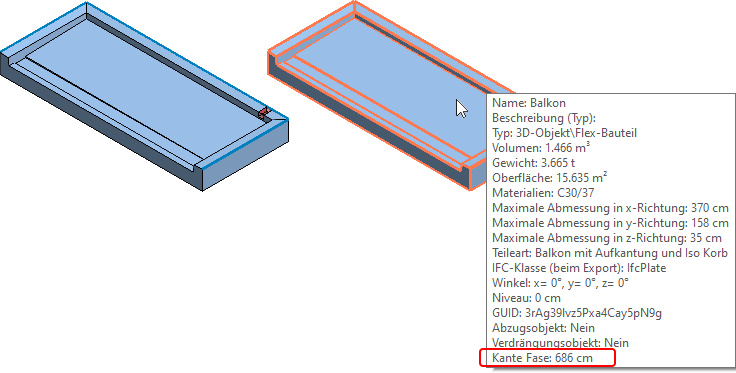

Nach Bestätigen der Eingaben werden auch über den Tooltip der Wert der Kante angezeigt:
Der ausgegebene Wert für die Kanteneigenschaft ist die summierte Länge aller Kanten des jeweiligen Typs, die einem 3D-Objekt/Flex-Bauteil/3D-Einbauteil zugewiesen sind.
Diese Daten werden zum Objekt bzw. Flex-Bauteil gespeichert und beim Export nach IFC und CPIXML an externe Software, wie z.B. Kalkulations- oder PPS-Software, übergeben.
Zusatzleiste
 | Kantentyp Kante wählen  |
 | Kantenselektion Einzelkante, Kantenselektion über Fläche, Kantenselektion über Objekt Zur Selektion der Kanten können Sie durch Klicken auf das entsprechende Icon eine Einzelkante, die Kanten einer Fläche oder alle Kanten eines Objekts selektieren. Um mehrere Kanten/Flächen/Objekte gleichzeitig zu selektieren, drücken Sie die Taste [Strg], halten diese fest und klicken weitere Kanten/Flächen/Objekte. |
 | Zugewiesene Kantenattribute löschen Zuweisung einer Kante löschen Umschalticon einschalten und dann die entsprechende Kante selektieren, um die Zuweisung zu löschen. |
Um die Eigenschaft von Bauteilkanten in 3D-Sichten zu erkennen, können Sie die Bauteilkanten mit einem Symbol markieren (siehe Vues 3D, Symbole an Kanten darstellen).
Scharfe Kanten - Scharfkantig P  | Scharfkantig S  | Gefaste Kante - Fase  |

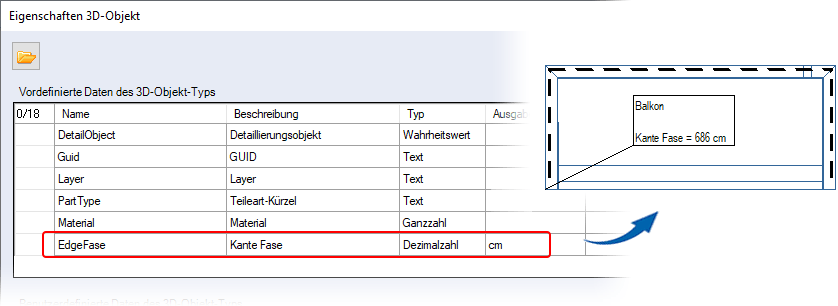

Die Kanteneigenschaft können Sie auch über die Variable z.B. EdgeFase (siehe Kapitel Configurations, Variables STRAKON) für die Beschriftung in den Plan übernehmen:
