Pilote
Die Treiber sind in dem Ordner der Benutzerdaten ..\strakon\plotrei gespeichert und haben die Dateinamenserweiterung *.drv (siehe Menü Réglages > Données de base). Diese Dateien werden bei jeder Installation erneuert bzw. neue hinzugefügt, sodass Ihnen stets die neuesten von STRAKON unterstützen Standardgerätetreiber zur Verfügung stehen. Diese sollten Sie weder löschen noch ändern.
Haben Sie aus der Liste aller Treiber einen Treiber für die Favoritenliste gewählt, wird diese Datei vom Programm in eine USE-Datei umkopiert, die Sie auf spezielle Anforderungen des Geräts (Blattabmessungen, Initialisierungsdaten usw.) anpassen können.
Nachdem Sie den Gerätenamen eines neuen Geräts bestimmt haben (siehe Neues Gerät hinzufügen), wählen Sie den Treiber aus der Favoritenliste (siehe Geräte (Favoriten)). Für jede Art der Ausgabe (monochrom, farblich, mit Pixel-Bildern, als PDF-Datei usw.) stehen geeignete Treiber in der Liste zur Auswahl.
Die Treiber können Sie gemäß den gestellten Anforderungen editieren. Einen Treiber können Sie für mehrere Geräte mit unterschiedlicher Initialisierung verwenden.
Die Treiber können Sie gemäß den gestellten Anforderungen editieren. Einen Treiber können Sie für mehrere Geräte mit unterschiedlicher Initialisierung verwenden.

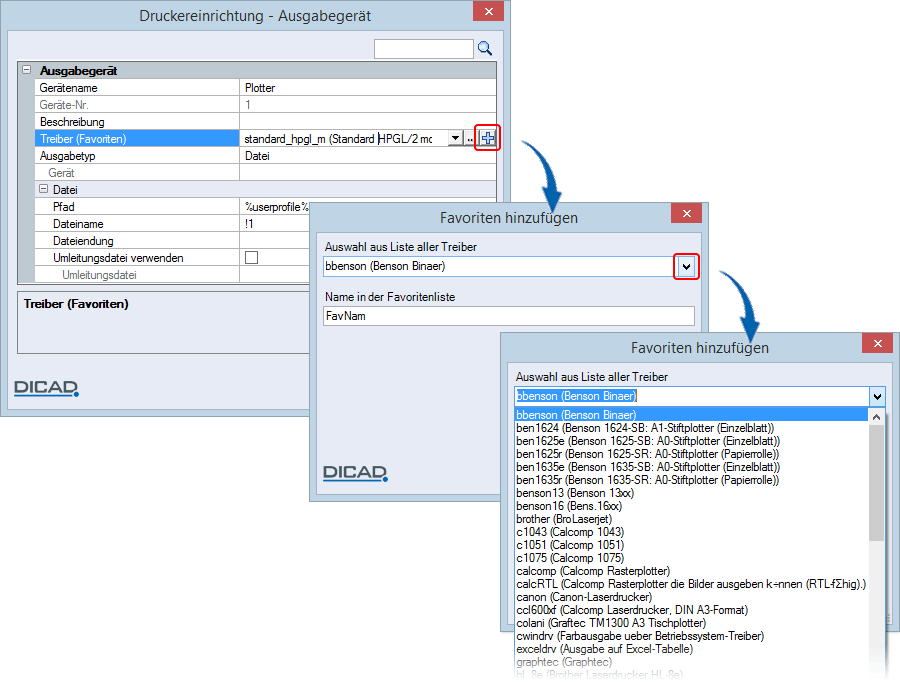

Ist ein Treiber in der Favoritenliste nicht vorhanden, können Sie aus der Liste aller Treiber einen weiteren Treiber hinzuzufügen und diesem einen Namen für die Favoritenliste geben:
Anmerkung: |
|---|
Beachten Sie, dass jeder neue Treiber einen eigenen, in der Favoritenliste noch nicht vorhandenen Treibernamen erhalten muss. Geben Sie trotzdem einen vorhandenen Treibername ein, können Sie die Dialogbox nicht mit OK schließen. Die Eingabe eines neuen Namens ist erforderlich. Dies schützt vor dem versehentlichen Überschreiben bereits modifizierter Treiber in der Favoritenliste. |
Treiber für die Ausgabe von Plänen mit integrierten Pixel-Bildern
Zur Ausgabe von Plänen mit integrierten Pixel-Bildern können Sie folgende Treiber wählen:
hprtlc | Farbtreiber zur Ausgabe von Pixel-Bildern |
standard_hpgl_c | |
standard_pdf_c | |
hprtlm | Monochrom-Treiber gibt nur die Pixel-Bilder farbig aus. |
standard_hpgl_m | |
standard_pdf_m |
Beachten Sie folgende Einschränkungen:
Die Plotteroption automatisches Drehen der Zeichnung wird von den Treibern ausgeschaltet.In der Dialogbox der Funktion Plans (Menü Fichier > Imprimer > Plans) schalten Sie die Option Zeichnung drehen aus, wenn ein Plan im Hochformat (A1h, A2h usw.) vorliegt. Pläne im Querformat können Sie drehen.Treiber für den Export von Bewehrungslisten nach Office (xlsx)
Für den Export von Bewehrungslisten (Stahllisten, Biegelisten, Mattenlisten, Lagermattenlisten) nach Office, z.B. LibreOffice, (siehe Kapitel Sortie, listes et interfaces, Exporter les liste vers Office (xlsx)) wählen Sie folgenden Treiber:
office-xlsx | Treiber zur Ausgabe von Bewehrungslisten |
