Plans

Werkzeugleiste:

Pläne drucken

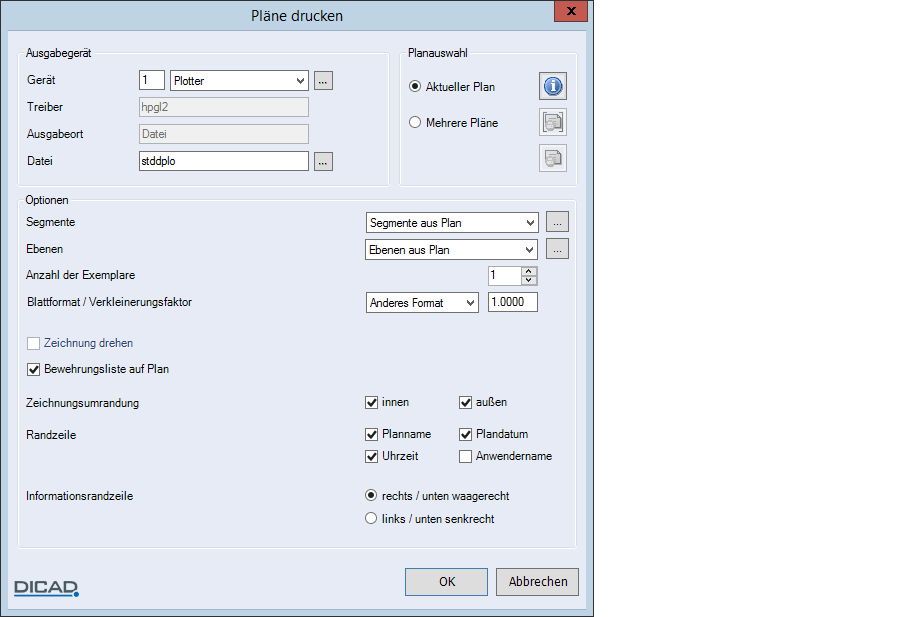

Den aktuellen Plan oder mehrerer Pläne können Sie hintereinander drucken. Neben der Auswahl des Ausgabegeräts können Sie global oder für jeden Plan einzeln spezifische Optionen bestimmen:

Siehe hierzu:

Ausgabegerät
Planauswahl
Optionen

Ausgabegerät

Sélectionnez un appareil de sortie

Planauswahl

Druckart

Aktueller Plan

Aktuellen Plan (Einzelplan) mit den gewählten Optionen drucken

Info

Plandaten von „aktuellem Plan“ anzeigen

Die Daten können Sie an dieser Stelle nicht ändern.

Mehrere Pläne

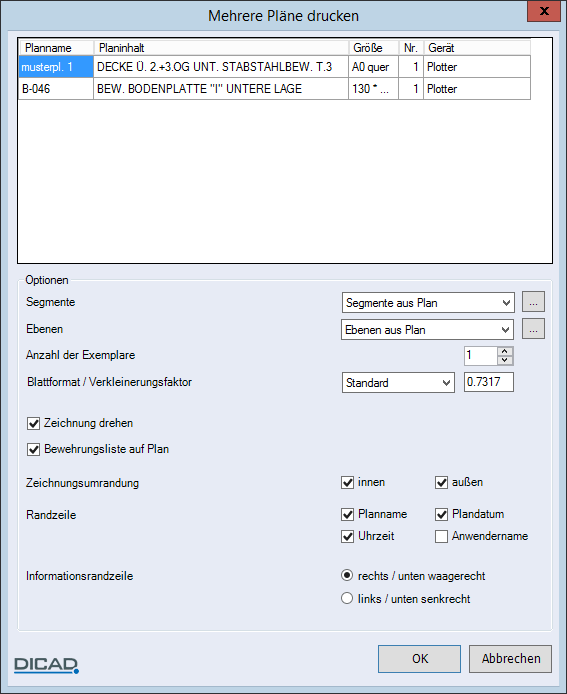

	Zeichnungen mit globalen Einstellungen wählen Mehrerer Pläne drucken mit der Übernahme gleicher Optionen für alle Pläne. Die Reihenfolge der Druckausgabe erfolgt nach der Sortierung, z.B. Planname, in der Planverwaltung.
	Zeichnungen mit planbezogenen Einstellungen wählen Mehrerer Pläne drucken mit unterschiedlichen Optionen für jeden einzelnen Plan, d.h. jeder Plan erhält gesonderte Einstellungen.

Anmerkung:
Die Icons Zeichnungen mit globalen Einstellungen wählen und Zeichnungen mit planbezogenen Einstellungen wählen können Sie erst nach Einschalten der Option Mehrere Pläne auslösen. Im oberen Bereich der Dialogbox werden die gewählten Pläne angezeigt. Nach dem Anfahren (markieren) eines Plans können Sie das Ausgabegerät in der Spalte Nr. eingeben oder in der Spalte Gerät wählen und die zugehörigen Optionen im unteren Bereich der Dialogbox definieren. Alle weiteren Pläne bestimmen Sie analog. Nach dem Bestätigen mit OK werden alle gewählten Pläne nacheinander gedruckt.

Anmerkung:

Die Icons Zeichnungen mit globalen Einstellungen wählen und Zeichnungen mit planbezogenen Einstellungen wählen können Sie erst nach Einschalten der Option Mehrere Pläne auslösen.

Im oberen Bereich der Dialogbox werden die gewählten Pläne angezeigt. Nach dem Anfahren (markieren) eines Plans können Sie das Ausgabegerät in der Spalte Nr. eingeben oder in der Spalte Gerät wählen und die zugehörigen Optionen im unteren Bereich der Dialogbox definieren. Alle weiteren Pläne bestimmen Sie analog. Nach dem Bestätigen mit OK werden alle gewählten Pläne nacheinander gedruckt.

Optionen

Die festgelegten Definitionen werden für jeden einzelnen Plan oder für mehrere Pläne gleichzeitig (Zeichnungen mit globalen Einstellungen) verwendet und wie folgt gewählt:

Segmente

Segmente aus Plan

Alle im Plan aktivierten Segmente drucken

Alle Segmente

Alle vorhandenen Segmente drucken

Gewählte Segmente

Alle markierten Segmente der Liste Segmente auswählen drucken

Diese Auswahl steht bei Mehreren Plänen mit globalen Einstellungen nicht zur Verfügung.

Segmente wählen

Ebenen

Ebenen aus Plan

Alle im Plan aktivierten Ebenen drucken

Alle Ebenen

Alle vorhandenen Ebenen drucken

Gewählte Ebenen

Alle markierten Ebenen der Ebenenverwaltung drucken

Diese Auswahl steht bei Mehreren Plänen mit globalen Einstellungen nicht zur Verfügung.

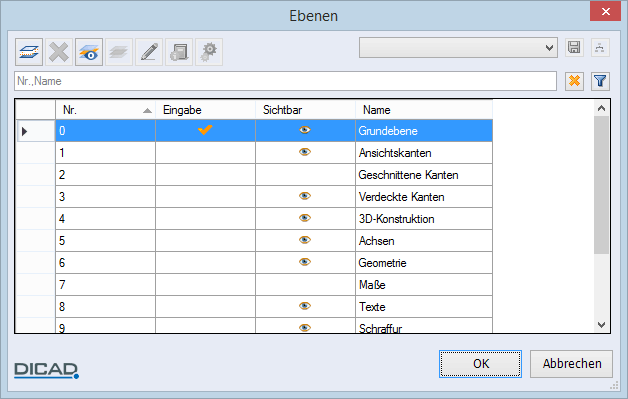

Die Anzeige und der Status in der Gestionnaire de calques beinhaltet alle Ebenen des gewählten Plans. (An dieser Stelle öffnet sich die Ebenenverwaltung jedoch mit reduziertem Funktionsumfang):

Ebenen wählen


	Durch Klicken auf die entsprechende Ebene in der Spalte Sichtbar oder das Icon Markierte Ebenen sichtbar schalten, ein/aus erfolgt die Ebenenauswahl für den auszudruckenden Plan. Wahlweise können Sie die Auswahl auch über vorhandene Ebenengruppen vornehmen. Die Ebenen werden gewählt und mit OK bestätigt.

Anmerkung:
1. Beachten Sie bei der Auswahl der zu druckenden Segmente, dass die Segmente ihre ursprüngliche Lage auf dem Plan behalten, d.h. Sie können Segmente für den Ausdruck nicht zusammenschieben. 2. Die Einstellungen werden nur für das Plotten umgestellt. 3. Sie können Segmente und Ebenen auch bei der Planauswahl Mehrere Pläne mit planbezogenen Einstellungen für jeden einzelnen Plan selektieren.

Anmerkung:

1. Beachten Sie bei der Auswahl der zu druckenden Segmente, dass die Segmente ihre ursprüngliche Lage auf dem Plan behalten, d.h. Sie können Segmente für den Ausdruck nicht zusammenschieben.

2. Die Einstellungen werden nur für das Plotten umgestellt.

3. Sie können Segmente und Ebenen auch bei der Planauswahl Mehrere Pläne mit planbezogenen Einstellungen für jeden einzelnen Plan selektieren.

Anzahl der Exemplare

Anzahl für das Drucken eines Plans über die

-Schaltflächen bzw. manuelle Eingabe bestimmen

Wichtig!
Sie können Pläne nur mehrfach Drucken, wenn das vorhandene Ausgabegerät dies unterstützt und entsprechende Einträge in dem gewählten Treiber (!STUECK!) vorhanden sind (siehe Kapitel Configurations, Configuration de l'imprimante, Plottertreiberdaten, Seite 133).

Blattformat / Verkleinerungs- faktor	Den zu druckenden Plan verkleinern bzw. vergrößern durch die Eingabe eines Faktors oder einer Blattgröße Alle Elemente werden entsprechend geändert. Den Verkleinerungsfaktor können Sie manuell eingeben oder die DIN-Blattgröße wählen:
	Die Blattgröße Standard entspricht den Abmessungen des vom Programm zuvor errechneten Verkleinerungsfaktors (in Abhängigkeit der Blattgröße) bzw. den Originalabmessungen, wenn kein Verkleinerungsfaktor eingegeben wurde. Die vorgegebene Blattgröße bleibt beim Drucken für mehrere Pläne mit globalen Einstellungen für alle Pläne erhalten. In Abhängigkeit des eingegebenen Blattformats wird der Verkleinerungsfaktor automatisch berechnet. Ergibt sich durch Drehen der Zeichnung ein größerer Faktor (optimale Blattausnutzung), wird die Zeichnung automatisch gedreht, z.B. Blattformat auf Plotter h = 87,00 cm b = 500,00 cm

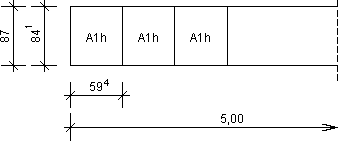

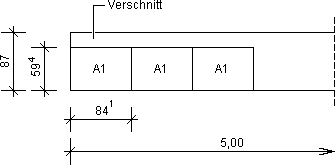

	Originalplangröße: A0; gewählte Blattgröße: A1 Automatische Berechnung des Verkleinerungsfaktors Originalplangröße: A0; gewählte Blattgröße: A1h Automatische Berechnung des Verkleinerungsfaktors und automatisches Drehen des Plans

Anmerkung:
Den Plan drehen Sie über die Eingabe der Blattgröße, z.B. A1h, nicht über die Option Zeichnung drehen.

Zeichnung drehen

Zur optimalen Ausnutzung der vorhandenen Druckfläche den zu druckenden Plan um 90° drehen

Z.B. können Sie eine DIN A1-Zeichnung im Querformat auf eine DIN A0-Druckfläche ohne Papierverlust ausgeben. Den Plan drehen Sie um 90° durch Einschalten des Kontrollkästchens.

Anmerkung:
Ist eine Drehung nicht möglich, erscheint ein entsprechender Hinweis.

Bewehrungsliste auf Plan	Auf dem Plan befindliche Bewehrungslisten mitdrucken
Zeichnungsum- randung	Pläne mit bzw. ohne innere und/oder äußere Zeichnungsumrandung drucken
Randzeile	Planname, Plandatum, Uhrzeit sowie Anwendername auf dem rechten Rand des Plans darstellen

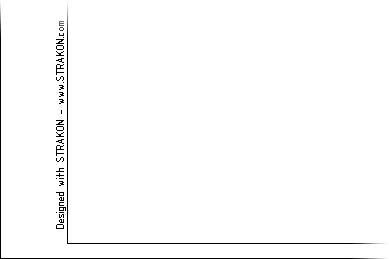

Informations- randzeile	Für die zusätzliche Informationsrandzeile auf dem ausgedruckten Plan stehen zwei Platzierungen zur Auswahl: rechts/unten waagerecht: links/unten senkrecht (unterhalb der möglichen Lochung):
