Configuration de l'imprimante

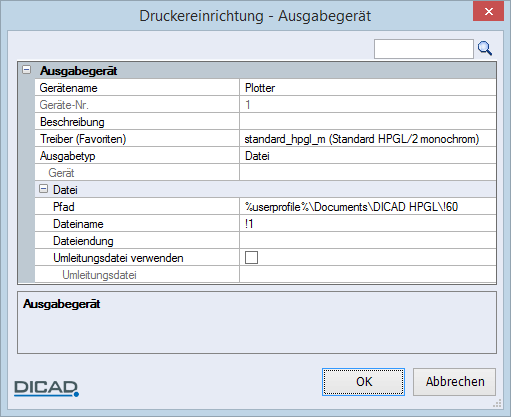

In der Dialogbox der Druckereinrichtung können Sie durch einen Klick auf den Gerätenamen in der sich öffnenden Auswahlliste ein Gerät aus der Liste wählen oder für ein neues Gerät alle erforderlichen Geräteparameter, wie z.B. Treiber, Ausgabetyp, bestimmen, die zum Betrieb eines Plotters oder Druckers benötigt werden.
Einstellungen für Drucker und Plotter
Die Dialogbox können Sie folgendermaßen öffnen:
In der jeweils aktivierten PlotfunktionIm Betriebssystem Windows über das Menü Start > Programme > DICAD 2023 > Einstellungen > Druckereinrichtung► (Tooltips vorhanden)
Gerät wählen
Gerätename

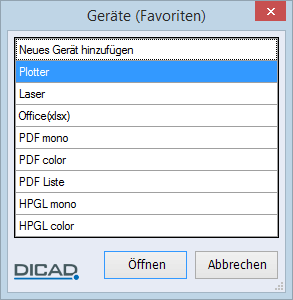

Sie können ein Gerät durch Klicken auf den Gerätenamen, z.B. Plotter, in einer weiteren Dialogbox wählen, die alle von Ihnen definierten Geräte beinhaltet.
Gerät für den PDF-Export von Plänen
Für die Erzeugung von PDF-Planausgaben wählen Sie das Gerät PDF mono oder PDF color oder definieren ein neues Gerät. Unter den Einstellungen wählen Sie über die Option Geräte (Favoriten) für eine monochrome Ausgabe den Treiber standard_pdf_m und für eine farbige Ausgabe den Treiber standard_pdf_c. Für den Ausgabetyp Datei bestimmen Sie den Zielpfad, z.B. c:\PDF\!60, den Dateinamen, z.B. !1 und die Endung pdf.
Gerät für den PDF-Export von Bewehrungslisten
Für die Ausgabe der Bewehrungslisten wählen Sie das Gerät PDF Listen oder definieren ein neues Gerät.
Neues Gerät hinzufügen
Ein neues Gerät bestimmen Sie über die Zeile Neues Gerät hinzufügen durch die Eingabe eines neuen Namens.
Die Einstellungen für das gewählte bzw. neue Gerät bestimmen Sie unter nachfolgenden Optionen:
Geräte-Nr.
Die entsprechende Nummer zum Gerät wird zur Information angezeigt (die nicht aktive Zeile ist invers dargestellt).
Geräte (Favoriten)
Treiber für das gewählte Gerät wählen bzw. öffnen und bearbeiten

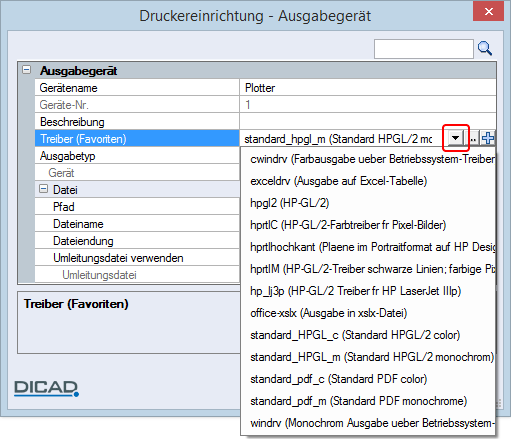

Über die jeweilige Schaltfläche können Sie den Treiber über die Favoritenliste wählen, ...

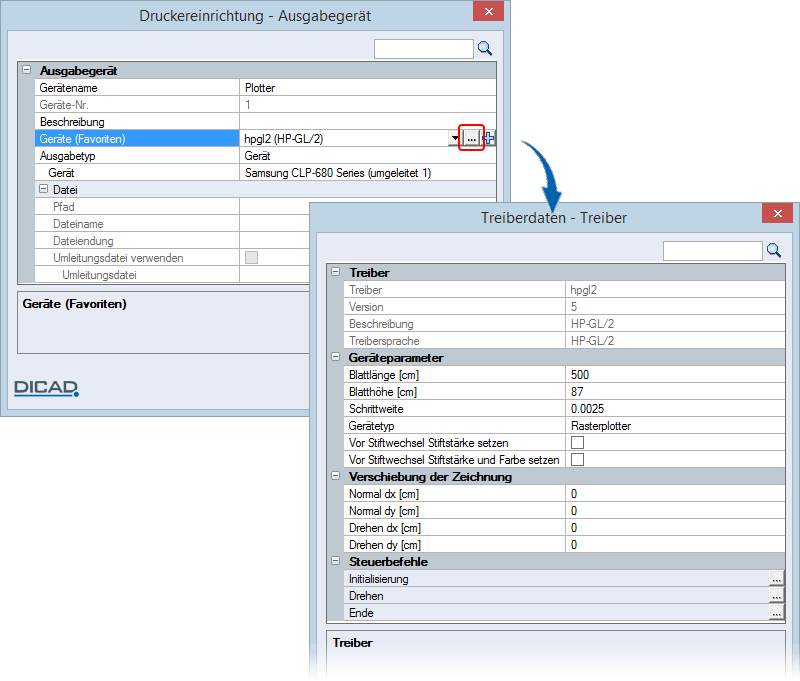

... zum gewählten Treiber die entsprechenden Données du pilote aufrufen, ...

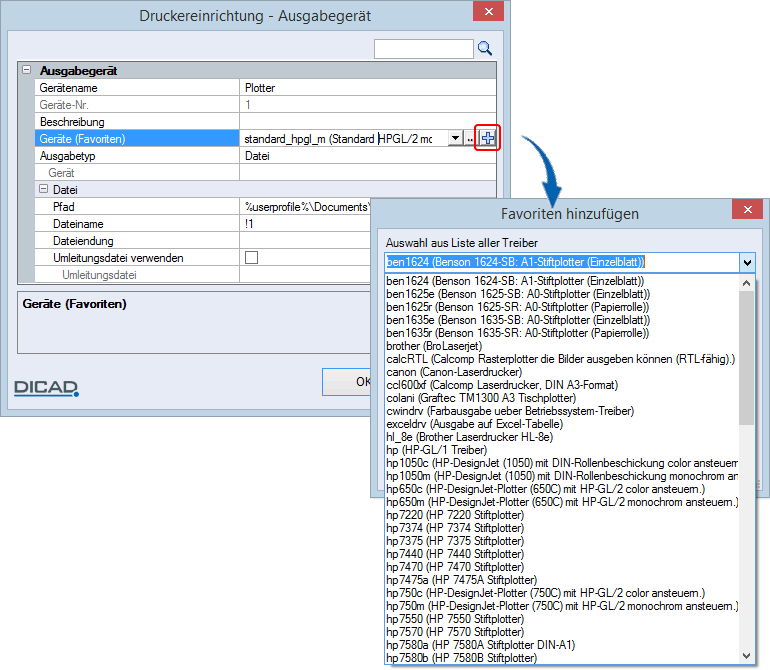

... oder aus der Liste aller Treiber einen Pilote auswählen:
Ausgabetyp
Den Ausgabetyp wählen Sie über die Auswahlliste:

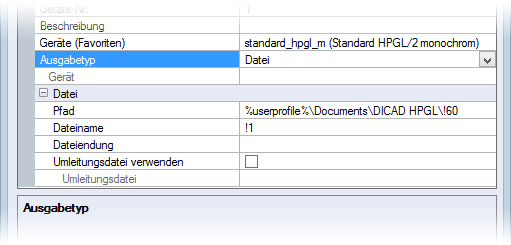

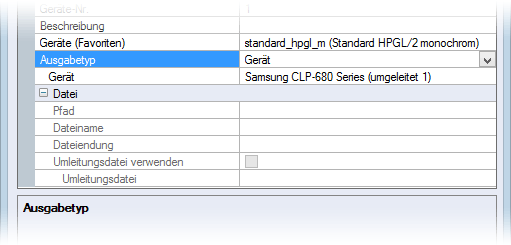

Abhängig davon, für welchen Ausgabetyp Sie sich entscheiden, wählen Sie nachfolgend entweder das Gerät oder bestimmen die Einstellungen wie Pfad, Dateiname usw. für die Ausgabe in eine Datei.
Gerät  | Datei  |
Alle Eingaben, die Sie in der Druckereinrichtung vornehmen, bestätigen Sie mit OK.
Die Stiftfarben für die Ausgabe auf den Drucker/Plotter bestimmen Sie über das Menü Réglages > Plumes auf der Registerkarte Druckerfarben.
Löschen
Gerät und dessen Druckereinrichtung löschen

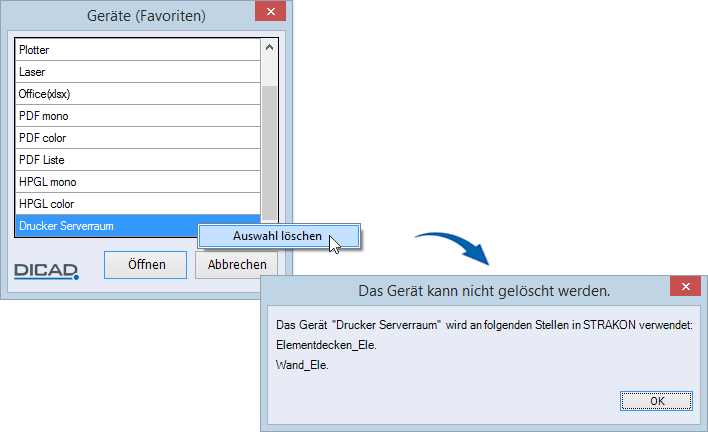

Ein Gerät können Sie in jeder beliebigen Geräteliste über das Kontextmenü löschen, z.B. über das Menü Fichier > Imprimer > Plans, auch wenn dieses Gerät in anderen Funktionen aktiv gewählt ist. Folgende Meldung erscheint, z.B.
