Création de coupes pour le transfert dans le plan
Für die Abgabe in den Plan als 3D-Sicht können Sie verschiedene Arten von Ansichten und Schnitten des Modells erzeugen. Z.B. können Sie eine Draufsicht mit einem Weltkoordinatensystem in den Plan ablegen (siehe Cube, Funktion Vue 3D > Option Mit WKS (Shift+7)). Weitere 3D-Sichten werden dann automatisch an die bereits vorhandene 3D-Sicht positioniert.

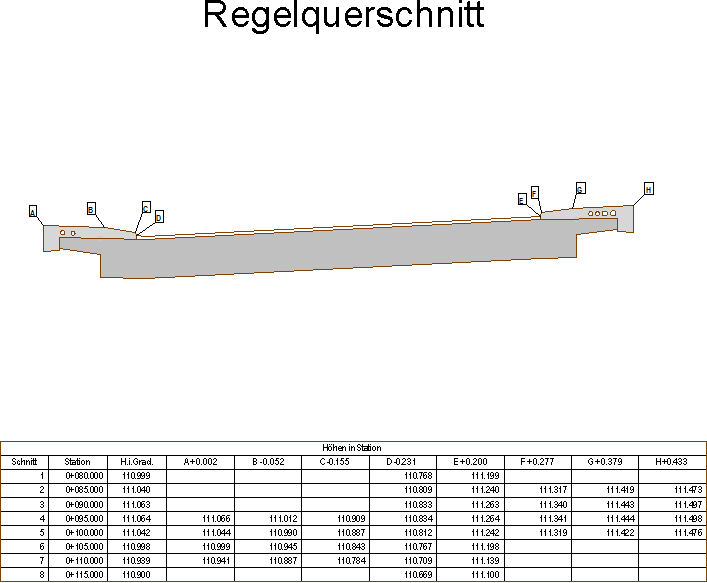

Bei der Abgabe eines Orthogonalschnitts in den Plan, können Sie beschriftete Punkte des Bauwerks (siehe Funktion Dénomination pointsRegisterkarte Brückenprofil > Gruppe Regelquerschnitt) als Objektbeschriftung in die 3D-Sicht mit einfügen (siehe Cube, Funktion Vue 3D > Funktionszusatzleiste: Objekte). Die Auflistung dieser Punkte erfolgt in der Höhentabelle (siehe Kapitel Construction 3D - Cube, Construction de ponts).
Über den Kurvenschnitt erfolgt direkt die Abgabe in den Plan des Längsschnitts (Abwicklung) entlang einer gekrümmten Achse, z.B. die 3D-Trasse einer Brücke.
Gruppe 3D-Sicht
