Coupe
 | Schnitt erzeugen |
Zusatzleiste

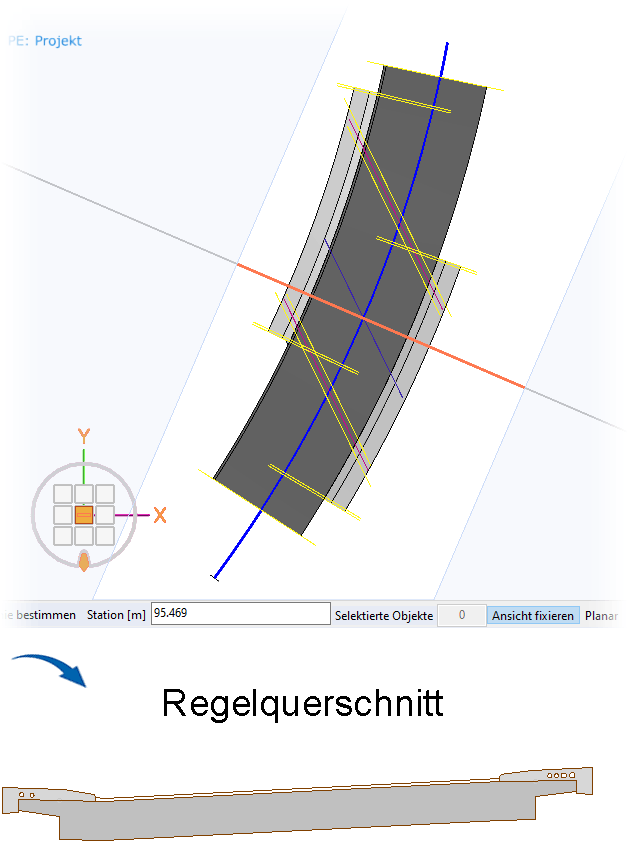

 | Schnitt senkrecht zur Trasse Orthogonalschnitt an beliebiger Stelle rechtwinklig zur Trasse führen Wählen Sie die Brücke aus. Nach Klicken wird das Modell in die Draufsicht gedreht. Bestimmen Sie frei oder über die Koordinateneingabe in der Statusleiste die Station, durch die der Schnitt geführt wird. Haben Sie anschließend die Schnittlinie und Blickrichtung mittels Cursor bestimmt, wird das Modell in die Schnittansicht gedreht. Über die Funktion Vue 3D (ggf. Mit Bezugspunkt) erfolgt darauf die Abgabe in den Plan. Die erzeugte 3D-Sicht ist stets tiefenlos, d.h. es sind nur Schnittkanten sichtbar und verdeckte Kanten werden nicht dargestellt. |
 | |

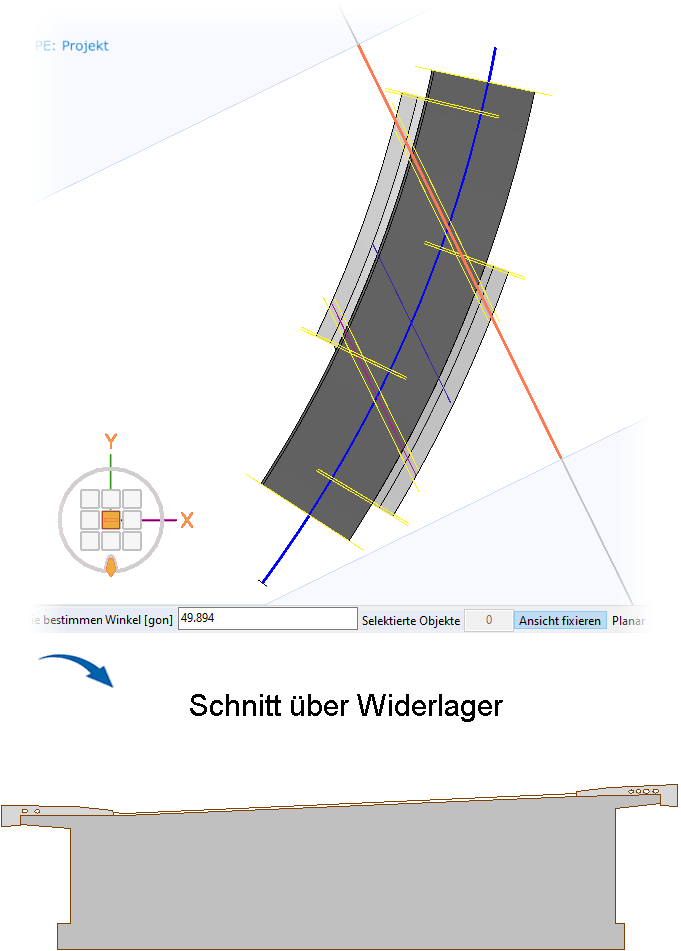

 | Schnitt schief zur Trasse Schnitt an beliebiger Stelle in beliebigem Winkel zur Trasse führen Wählen Sie die Brücke aus. Nach Klicken wird das Modell in die Draufsicht gedreht. Bestimmen Sie frei oder über die Koordinateneingabe in der Statusleiste die Station, durch die der Schnitt geführt wird. Anschließend bestimmen Sie den Winkel entweder frei oder über die Koordinateneingabe in der Statusleiste. Haben Sie anschließend die Ausdehnung der Schnittlinie und Blickrichtung mittels Cursor bestimmt, wird das Modell in die Schnittansicht gedreht. Über die Funktion Vue 3D (ggf. Mit Bezugspunkt) erfolgt darauf die Abgabe in den Plan. Die erzeugte 3D-Sicht ist stets tiefenlos, d.h. es sind nur Schnittkanten sichtbar und verdeckte Kanten werden nicht dargestellt. Beachten Sie, dass Sie die Funktion nur für Querschnitte und nicht für Schnitte in Längsrichtung der Brücke verwenden.  |
