Construction de ponts
Menü Construction 3D > Brückenbau

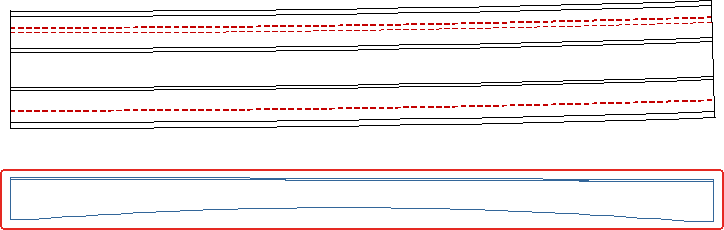

Die Funktion Brückenbau ermöglicht die Erzeugung einer 3D-Trasse durch die manuelle Eingabe der Trasse und Gradiente.
Den Dialog zur Eingabe der Daten öffnen Sie entweder über das Menü 3D-Konstruktion > Brückenbau > Funktionsleiste: 3D-Trasse
Funktionsleiste
oder direkt im Cube über die Registerkarte Brücken-/Tunnel-Designer > Gruppe Erzeugen > Funktion Tracé 3D:
Geben Sie die Trasse und Gradiente über ein oder mehrere Elemente, wie Geraden, Bögen und Klothoiden, im jeweiligen Eingabedialog ein.
Möglich ist auch einen Kurvenschnitt (siehe Funktion Coupe curviligne) als 3D-Sicht auf dem Plan abzulegen sowie eine automatische Höhentabelle zu erstellen.
Kurvenschnitt

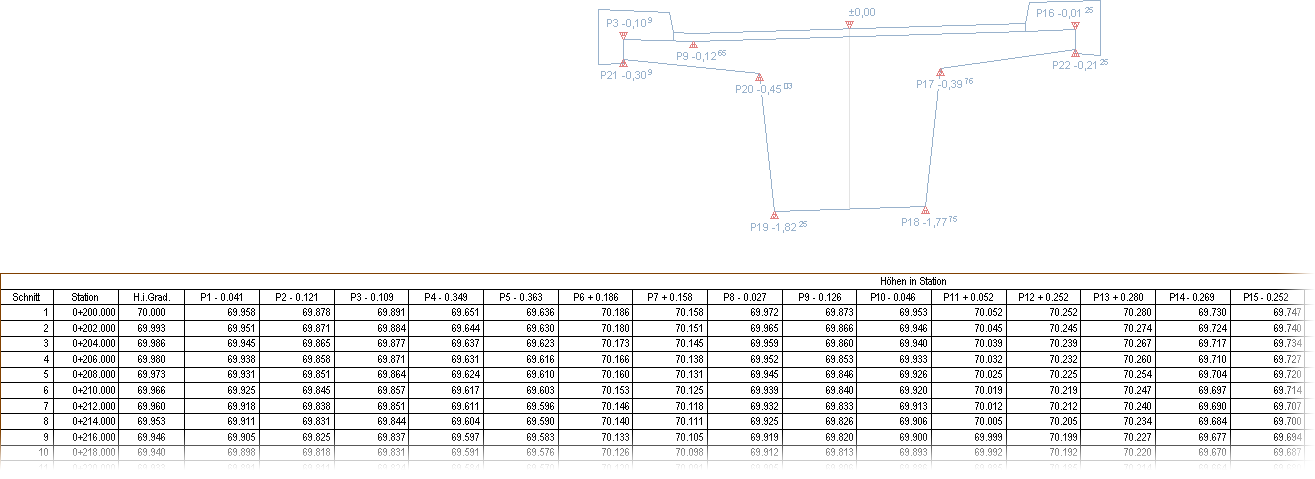

Höhentabelle
