Vue à la section transversale
Gruppe Ansicht
Funktionen in dieser Gruppe:

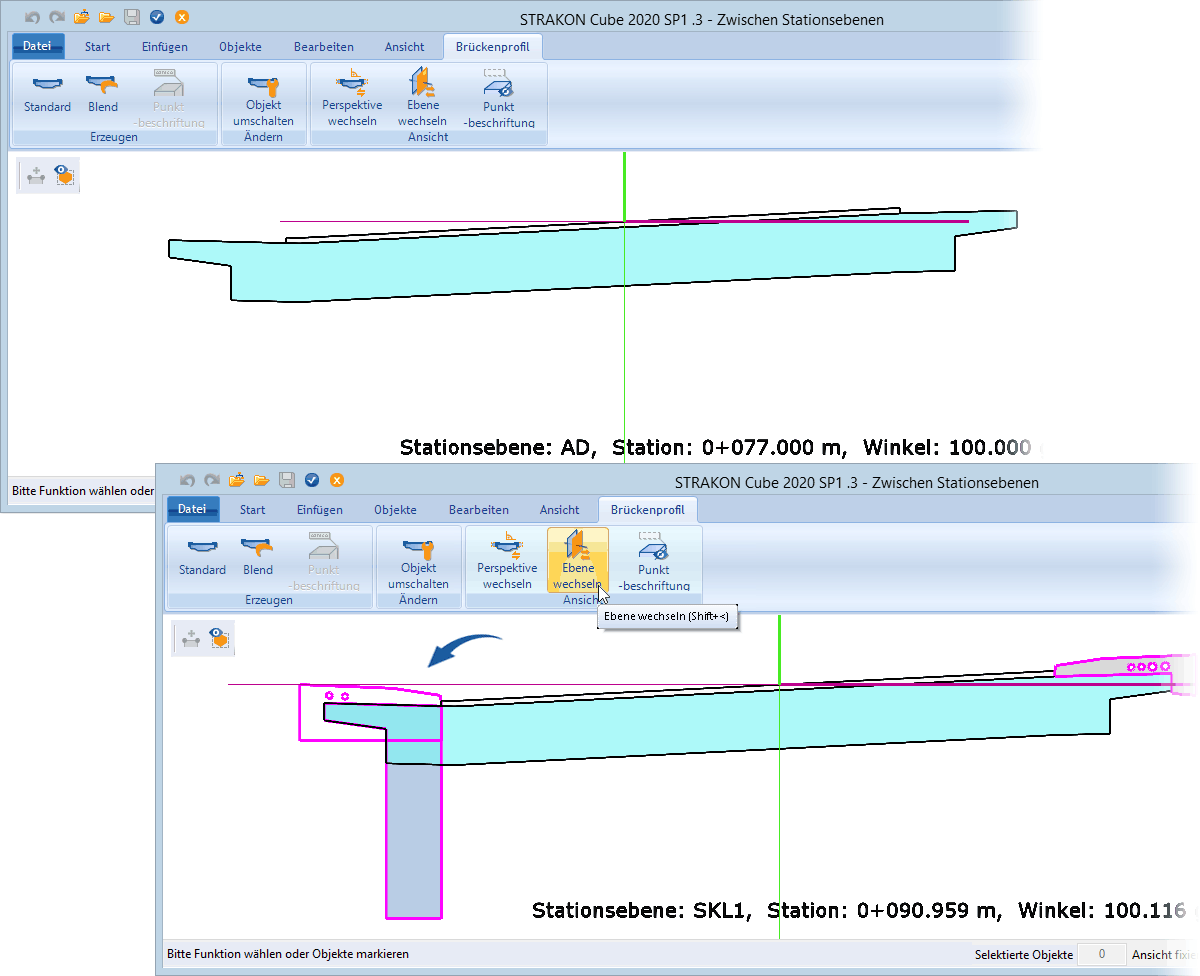

Ebene wechseln

Ebene wechseln (Shift+<)

Möchten Sie ausgeschaltete Objekte (siehe Funktion Objekt umschalten), z.B. die Kappe, wieder einschalten, wählen Sie zunächst die Stationsebenen. Im Cube-Fenster ist das ausgeschaltete Objekt zunächst nicht sichtbar. Klicken Sie hierzu auf die Funktion, wechselt das Programm die Ebene. Alle ausgeschalteten Objekte, die diese Ebene berühren, werden magentafarben dargestellt. Sie können nun das entsprechende Objekt durch Anklicken umschalten. Die Markierungsfarbe wechselt dann von Magenta auf Grün.

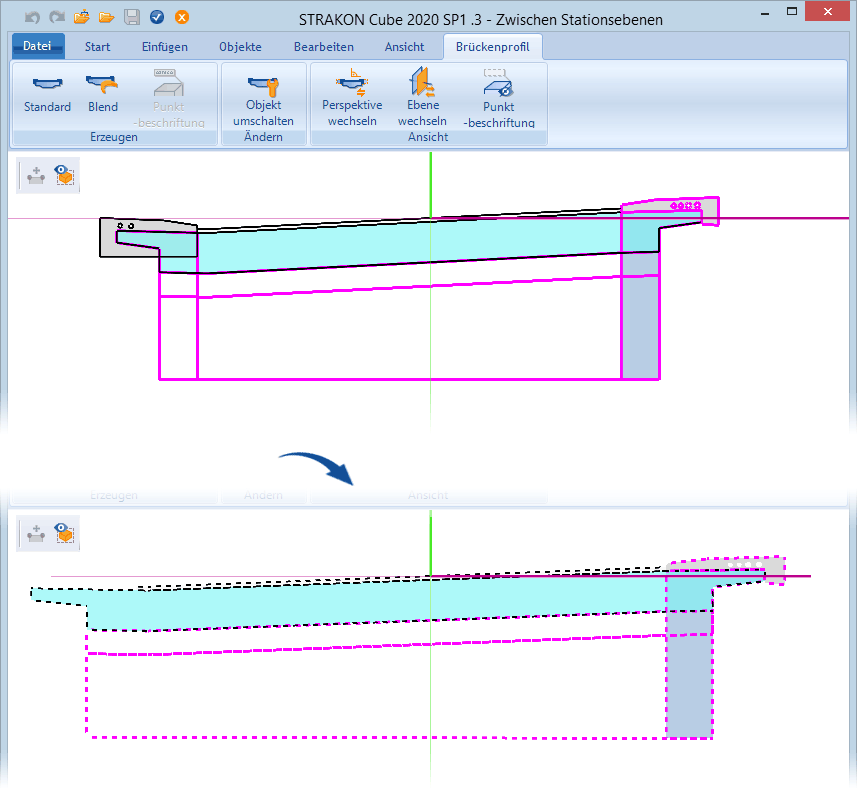

Perspektive wechseln

Perspektive wechseln

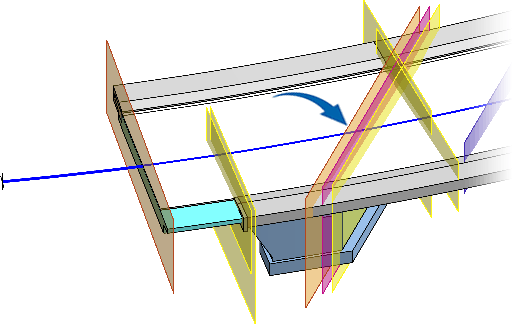

Liegt bei der Ansicht auf den Regelquerschnitt eine der gewählten Stationsebene schräg zur 3D-Trasse, wechselt im Cube-Fenster durch Klicken auf die Funktion die Blickrichtung auf die Ebene.
Die gestrichelte Ausführung zeigt die Blickrichtung parallel zur Ebene.
Punktbeschriftung

Punktbeschriftung ein-/ausblenden

Zusatzkurvenbeschriftung

Zusatzkurvenbeschriftung ein-/ausblenden

Alle Zusatzkurvenbeschriftungen inkl. Referenzen ein-/ausblenden (siehe Courbe supplémentaire)
