Importer PDF
Beim PDF-Import können Sie eine 2D-PDF-Datei in STRAKON-Linien und -Texte umwandeln.
Anmerkung: |
|---|
PDF-Dateien können Sie nur von einer Festplatte öffnen! Kopieren Sie die Dateien zunächst auf eine Festplatte Ihres Rechners oder Servers und öffnen die PDF-Datei über den Windows-Dialog. |

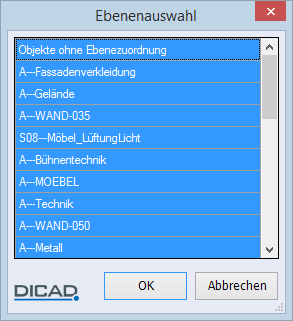

Sind Ebenen in der PDF-Datei vorhanden, können Sie eine Selektion der Elemente, die in STRAKON importiert werden sollen, über die Ebenenauswahl vornehmen:

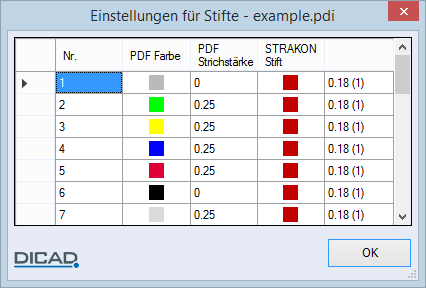

Die Datei wird eingelesen und Sie bestimmen die Konvertierungsattribute für den Import der Zeichnungselemente in den Einstellungen für Linien, Stiftstärken, Schriftarten und Ebenen, z.B. Stifte:
Sind Ebenen in der PDF-Datei vorhanden, können diese den STRAKON-Ebenen zugeordnet werden. Während des Einlesevorgangs wählen Sie über eine Dialogbox die zu importierenden Ebenen aus und bestimmen die Zuordnung:

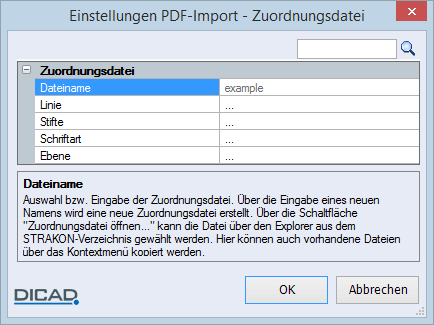

Alle gewählten Zuordnungen können Sie anschließend in den Einstellungen Importer fichier d'affectation PDF nochmals prüfen und ändern:
Neue und geänderte Zuordnungen können Sie optional in die aktive Zuordnungsdatei übernehmen:
