Importer fichier d'affectation PDF
Da es keine genormten Linientypen, Schriftarten oder Stiftstärken (Farben) gibt, können Sie die Fremdattribute entsprechenden STRAKON-Attributen zuordnen. Dies erfolgt mit Hilfe der Zuordnungsdatei. Da die Zuordnung von Anwendung zu Anwendung verschieden sein kann, können Sie auch mehrere Zuordnungsdateien anlegen.
Die Auswahlliste der Dateinamen enthält die vorhandenen Zuordnungsdateien aus dem Verzeichnis strakon.
Für das Erstellen einer neuen Zuordnungsdatei für die Attribute Linientypen, Stiftstärken und Schriftarten geben Sie einen neuen Dateinamen in das rechte Feld ein. Die Zuordnungsdatei wird durch das Bestätigen mit OK in das Verzeichnis strakon gespeichert.
Für das Erstellen einer neuen Zuordnungsdatei für die Attribute Linientypen, Stiftstärken und Schriftarten geben Sie einen neuen Dateinamen in das rechte Feld ein. Die Zuordnungsdatei wird durch das Bestätigen mit OK in das Verzeichnis strakon gespeichert.

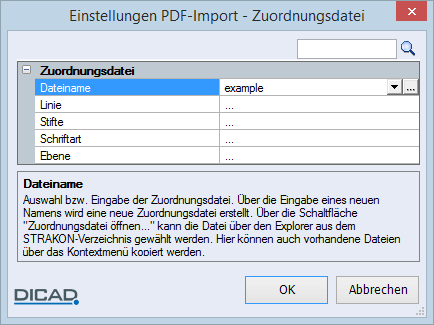

Dateiname
Zuordnungsdatei für den PDF-Import über die Auswahlliste wählen:
examplestandard | Zuordnungsdatei über den Windows-Dialog öffnen |
Eine bestehende Zuordnungsdatei kann hier auch kopiert oder editiert werden (Ausnahme: standard.pdi).
Bei Erhalt einer weiteren PDF-Datei des gleichen Lieferanten können Sie somit die entsprechende Datei wählen, ohne die notwendigen Zuweisungen erneut überprüfen zu müssen.

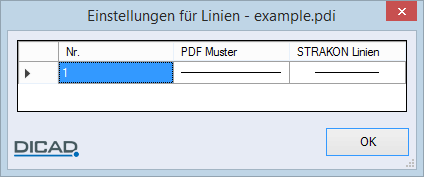

Linie
Attribute für Linien zuordnen
Klicken Sie in das Feld der STRAKON-Linien und wählen den Linientyp über das Hilfefenster.

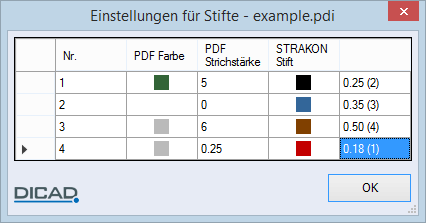

Stifte
Attribute für Stifte zuordnen
Klicken Sie in das Feld der STRAKON-Stifte und wählen die Stiftstärke/-farbe über das Hilfefenster.
Schriftart
Attribute für Schriftarten zuordnen
Klicken Sie in das Feld der STRAKON-Schriftart und wählen Sie die Schriftart über das Hilfefenster.
Ebene
Ebenen der PDF-Datei den STRAKON-Ebenen zuordnen
Über die Kontrollkästchen in der Spalte Importieren können Sie die zu importierenden Ebenen ein-/ausschalten.
Die PDF-Ebenen werden automatisch hinter die STRAKON-Ebene mit der höchsten Nummer angehangen. Ist z.B. die STRAKON-Ebene 0,1, 2, …, 11 und 15 vorhanden, werden die neuen STRAKON-Ebenen ab Ebenen-Nr. 16 belegt.
Der übernommene Name ist änderbar. Über die
-Schaltfläche können Sie die Ebene auch wechseln.
-Schaltfläche können Sie die Ebene auch wechseln.Zuordnungsdatei speichern
PDF-Import-Zuordnungsdateien speichern Sie als PDI-Dateien (*.pdi) ab. Als Zielpfad wird der Ordner der Benutzerdaten ..\strakon\mapping angeboten. Beachten Sie, dass Sie die Datei standard.pdi nicht ändern oder löschen können.
