Placer des listes Eléments flex sur le plan
Werkzeugleiste:
Éléments FlexSie können Listen eingebauter Flex-Bauteile oder beschrifteter Flex-Bauteile in 3D-Sichten auf den Plan platzieren.
Für die Ausgabe dieser Listen auf den Plan können Sie Vorlage-Dateien in dem Ordner der Benutzerdaten ..\strakon\XMLLayout wählen (siehe Menü Réglages > Modèles de liste de plans).
Die Vorlagen können Sie individuell anpassen (siehe Kapitel Configurations, Modèles de listes, Modifier le modèle XML).
Alternativ können Sie die Listen auch direkt über das Menü Construction 3D > Flex-Bauteile Listen > Liste ... nach Office (xlsx) exportieren in eine XLSX-Datei ausgeben (siehe Exporter les liste de Eléments flexs vers Office (xlsx)).
Funktionsleiste
Siehe hierzu:
Liste Typ

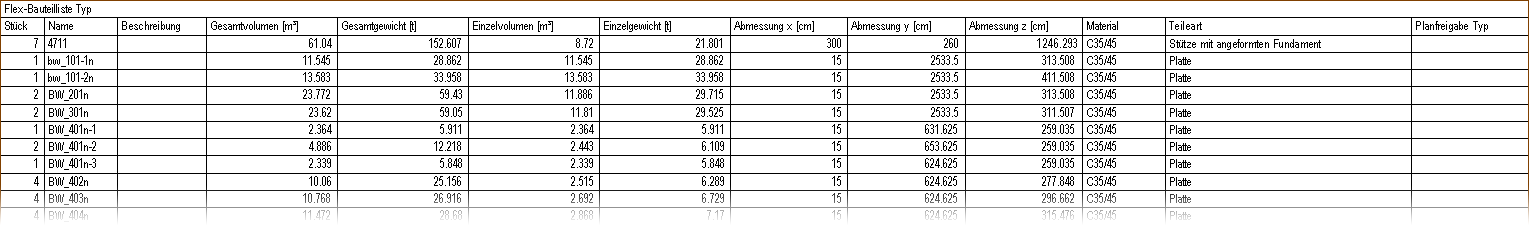

Liste eingebauter Flex-Bauteile (eingebaut in 3D-Segmenten bzw. im Cube - Modell sowie in eingebauten Modellreferenzen)
Liste eingebauter Flex-Bauteile mit max. Abmessungen (eingebaut in 3D-Segmenten bzw. im Cube - Modell sowie in eingebauten Modellreferenzen)

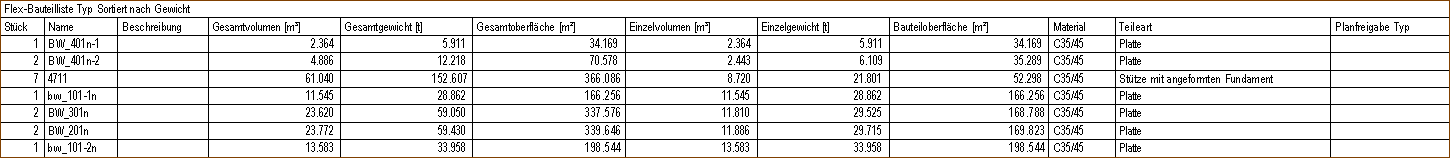

Liste eingebauter Flex-Bauteile sortiert nach Gewicht (eingebaut in 3D-Segmenten bzw. im Cube - Modell sowie in eingebauten Modellreferenzen)
Für die Ausgabe dieser Listen können Sie folgende Vorlage-Dateien wählen:
DICAD_Flex-Parts-Type.xml | Flex-Bauteil Typ | |
DICAD_Flex-Parts-Type-Dimensions.xml | Flex-Bauteil Typ (max. Abmessungen) | |
DICAD_Flex-Parts-Type-OrderBy.xml | Flex-Bauteil Typ (Sortiert nach Gewicht) |
Modellreferenzen
Optional können Sie in Modellreferenzen enthaltene Flex-Bauteile in die Liste integrieren. Schalten Sie hierzu vor dem Platzieren der Liste auf den Plan in der Funktionszusatzleiste die Option Modellreferenzen ein.
Funktionszusatzleiste
Informationen zu den Funktionen der Funktionszusatzleiste finden Sie im Kapitel Sortie, listes et interfaces, Sortie des listes, Placer des listes sur le plan).
Liste Exemplar

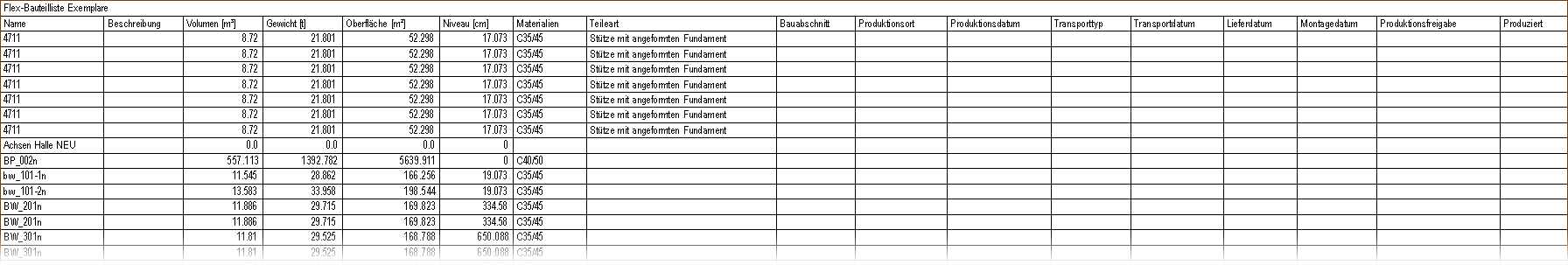

Detaillierte Liste eingebauter Flex-Bauteile mit Exemplardaten (eingebaut in 3D-Segmenten bzw. im Cube - Modell sowie in eingebauten Modellreferenzen)
Für die Ausgabe dieser Liste können Sie folgende Vorlage-Datei wählen:
DICAD_Flex-Parts-Exemplar.xml | Flex-Bauteil Exemplar |
Modellreferenzen
Optional können Sie in Modellreferenzen enthaltene Flex-Bauteile in die Liste integrieren (siehe hierzu Modellreferenzen).
Liste Beschriftung
Liste aller beschrifteten Flex-Bauteile in 3D-Sichten
Funktionszusatzleiste
Informationen zu den Funktionen der Funktionszusatzleiste finden Sie im Kapitel Sortie, listes et interfaces, Sortie des listes, Placer des listes sur le plan).
Siehe hierzu:
Keine Summe
Liste aller Bauteile einzeln aufführen
Wählen Sie hierzu vor dem Platzieren der Liste auf den Plan über die Auswahlliste Keine Summe.
Für die Ausgabe dieser Liste können Sie folgende Vorlage-Datei wählen:
DICAD_Flex-Parts-Annotation.xml | Flex-Bauteil Beschriftung |
Modellreferenzen
Optional können Sie in Modellreferenzen enthaltene Flex-Bauteile in die Liste integrieren (siehe hierzu Modellreferenzen).
Summe

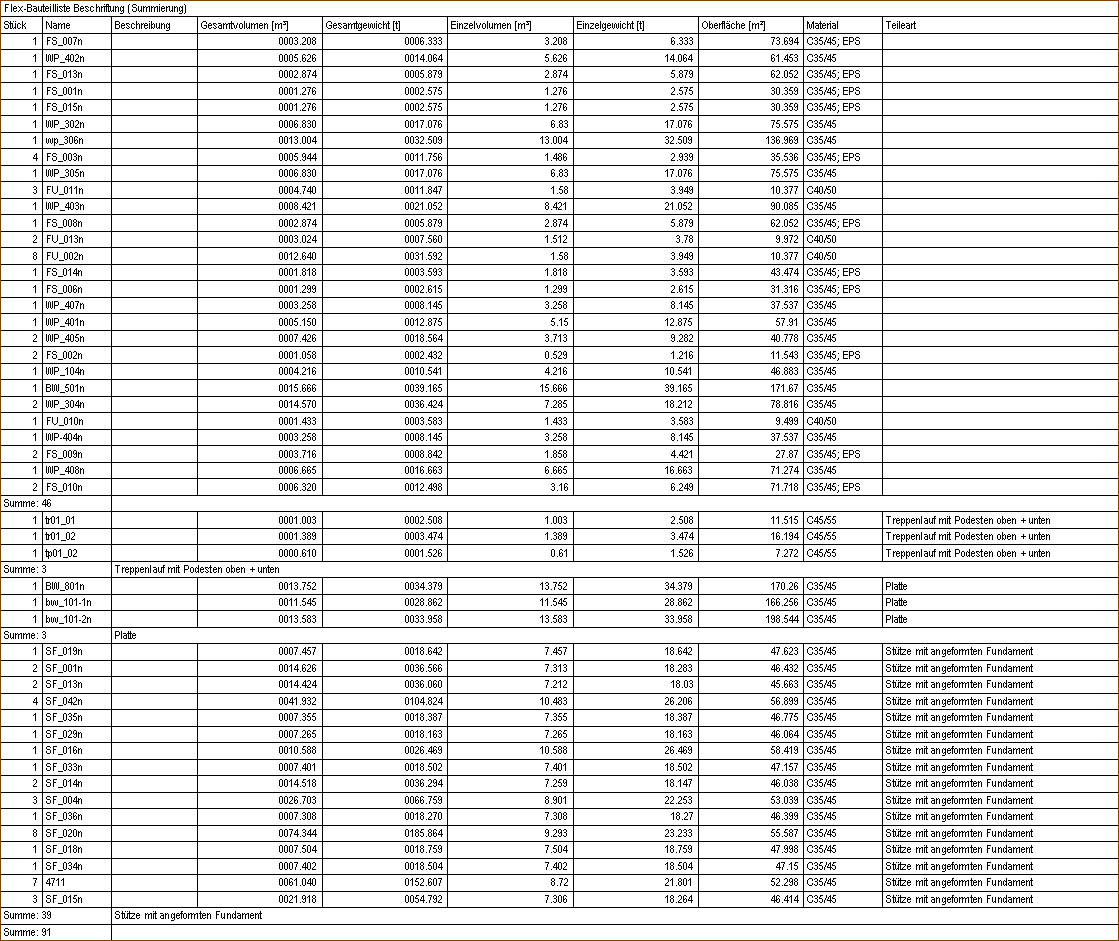

Liste durch eine Summierung der Bauteile zusammenfassen sowie nach Namen sortiert
Bauteile, die mehrfach im Projekt vorkommen, werden summiert und auf der Liste mit der entsprechende Stückzahl versehen.
Wählen Sie hierzu vor dem Platzieren der Liste auf den Plan über die Auswahlliste Summe.
Summe Teileart
Liste durch eine Summierung der Teilearten zusammenfassen inkl. Anzeige der Summe der jeweiligen Teileart
Wählen Sie hierzu vor dem Platzieren der Liste auf den Plan über die Auswahlliste Summe Teileart.
Für die Ausgabe dieser Liste können Sie folgende Vorlage-Datei wählen:
DICAD_Flex-Parts-Annotation-Sum.xml DICAD_Flex-Parts-Annotation-PartType-Sum.xml | Flex-Bauteil Beschriftung (Summe) Flex-Bauteil Beschriftung (Summe Teileart) |
Liste Teileart

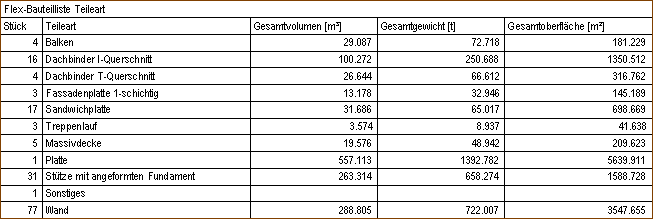

Liste aller Flex-Bauteile nach Teilearten zusammengefasst
Für die Ausgabe dieser Liste können Sie folgende Vorlage-Datei wählen:
DICAD_Flex-Parts-PartType.xml | Flex-Bauteil Teileart |
Modellreferenzen
Optional können Sie in Modellreferenzen enthaltene Flex-Bauteile in die Liste integrieren (siehe hierzu Modellreferenzen).
