Exemple 1 : support avec console et fondation moulée
Siehe hierzu:
Vorderansicht und Draufsicht als maßstäbliche Geometrie vorhanden
Draufsicht:

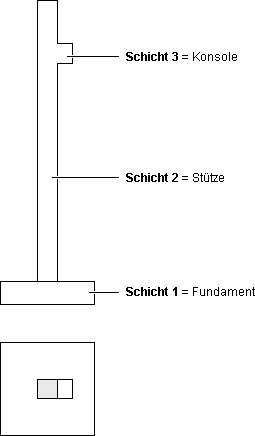

Konturen der Schichten abgreifen (Reihenfolge der Schichten, siehe Bild)
Vorderansicht:
Höhenpunkte der Schichten abgreifen
Eingabereihenfolge:
1. Wählen Sie in der Funktionszusatzleiste
Höhendefinition (Z=…) und
Höhenpunkte anfahren (Auswahlliste) (siehe
Höhenlage=...).
Setzen Sie den Höhenpunkt für Schicht 1, Kontur unten an der Unterkante Fundament (Vorderansicht) und wählen B für die Richtung der Konturhöhenpunkte (Z-Richtung).

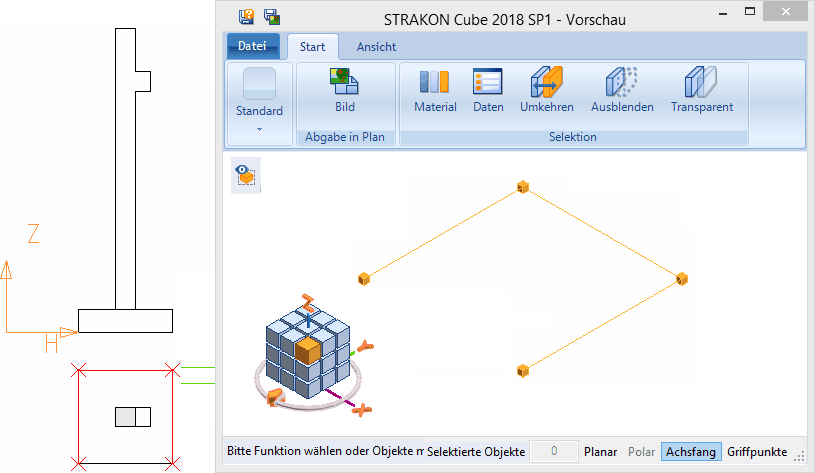

Öffnen Sie die Vorschau, bestimmen alle 4 Eckpunkte des Fundaments der Schicht 1 unten und wählen Weiter.
Setzen Sie den Höhenpunkt der Schicht 1, Kontur oben an die Oberkante des Fundaments, bestimmen alle 4 Eckpunkte in der gleichen Reihenfolge wie Schicht 1 unten und wählen Weiter.
Alternativ zum manuellen Bestimmen der oberen Eckpunkte wählen Sie in der Werkzeugleiste Einzeln kopieren um die Eckpunkte der Schicht 1, Kontur unten auf die Schicht 1, Kontur oben zu kopieren.

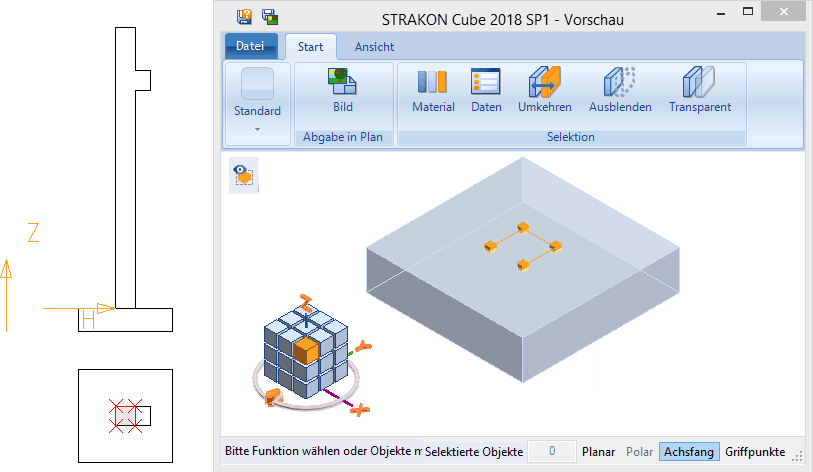

2. Setzen Sie den Höhenpunkt der Schicht 2, Kontur unten an die Unterkante der Stütze, bestimmen alle 4 Eckpunkte in der Draufsicht und wählen Weiter.
Setzen Sie den Höhenpunkt der Schicht 2, Kontur oben an die Oberkante der Stütze und wählen in der Werkzeugleiste Einzeln kopieren um die Eckpunkte der Schicht 2, Kontur unten auf die Schicht 2, Kontur oben zu kopieren.
3. Setzen Sie den Höhenpunkt der Schicht 3, Kontur unten an die Unterkante der Konsole, bestimmen alle 4 Eckpunkte in der Draufsicht und wählen Weiter.
Setzen Sie den Höhenpunkt der Schicht 3, Kontur oben an die Oberkante der Konsole und wählen in der Werkzeugleiste Einzeln kopieren um die Eckpunkte der Schicht 3, Kontur unten auf die Schicht 3, Kontur oben zu kopieren.
Die Schichteneingabe beenden Sie über Weiter.

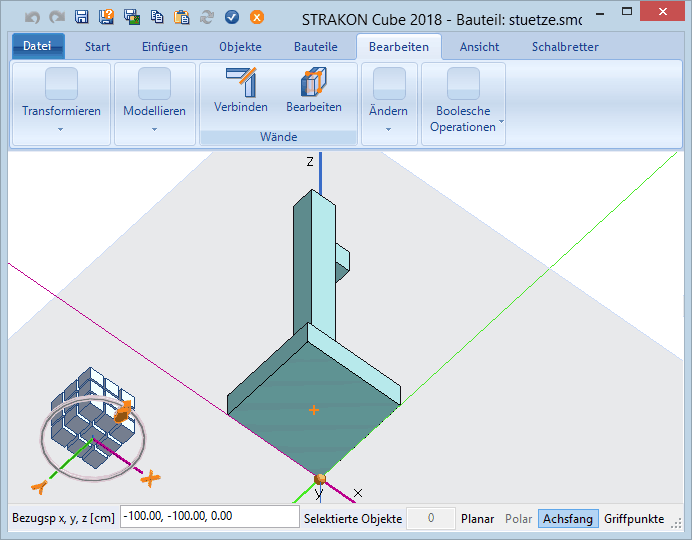

4. Cube - Bauteil
Als Bezugspunkt soll der Flächenmittelpunkt der Unterkante Fundament bestimmt werden. Drehen Sie über das
Élément graphique Cube (Cube) das Bauteil, bis die Untersicht sichtbar ist, wählen
Point de montage und fangen mit dem Cursor den Mittelpunkt (gekennzeichnet mit
X) der Fläche.
5. Die Erzeugung beenden Sie mit OK. Das Flex-Bauteil wird automatisch gespeichert und der Cube geschlossen.
Das Bauteil steht Ihnen jetzt in der
Verwaltung zum Einbau zur Verfügung.
Nur Draufsicht als maßstäbliche Geometrie vorhanden
In der Draufsicht greifen Sie die Konturen der Schichten ab.
Die Unterkanten und Höhen der einzelnen Schichten müssen bekannt sein, die Sie manuell eingeben.
Fundament: Stütze: Konsole: | UK=0.00m; H=0.30m UK=0.30m; H=3.60m UK=3.10m; H=0.25m |
Eingabereihenfolge:
1. Wird beim Aufruf der Funktion
Création de Eléments flexs die Abfrage
Schicht 1, Kontur unten,
Höhenpunkt anfahren eingeblendet, schalten Sie die manuelle Höheneingabe ein. Wählen Sie hierzu
Höhenlage eingeben und
Höhenlage Schicht 1, Kontur unten = 0.00 m in der Funktionszusatzleiste.
Öffnen Sie die Vorschau, bestimmen alle 4 Eckpunkte des Fundaments der Schicht 1, Kontur unten und wählen Weiter.
Bestimmen Sie die Oberkante des Fundaments mit Höhenlage Schicht 1, Kontur oben = 0.30 m und wählen in der Werkzeugleiste Einzeln kopieren um die Eckpunkte der Schicht 1, Kontur unten auf die Schicht 1, Kontur oben zu kopieren.

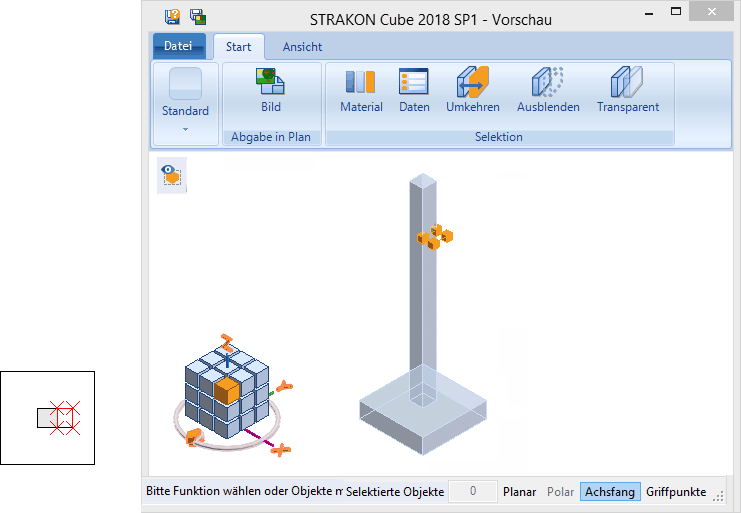

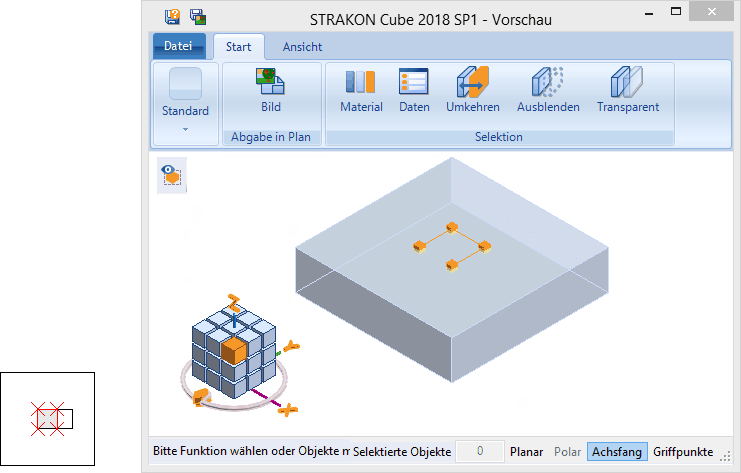

2. Wählen Sie die Unterkante der Stütze mit Höhenlage Schicht 2, Kontur unten = 0.30 m, bestimmen alle 4 Eckpunkte der Stütze und wählen Weiter.
Bestimmen Sie die Oberkante der Stütze mit Höhenlage Schicht 2, Kontur oben = 3.90 m und wählen in der Werkzeugleiste Einzeln kopieren um die Eckpunkte der Schicht 2, Kontur unten auf die Schicht 2, Kontur oben zu kopieren.
3. Wählen Sie die Unterkante der Konsole mit Höhenlage Schicht 3, Kontur unten = 3.10 m, bestimmen alle 4 Eckpunkte der Konsole und wählen Weiter.
Bestimmen Sie die Oberkante der Konsole mit Höhenlage Schicht 3, Kontur oben = 3.35 m und wählen in der Werkzeugleiste Einzeln kopieren um die Eckpunkte der Schicht 3, Kontur unten auf die Schicht 3, Kontur oben zu kopieren.
