Objets 3D
Menü Construction 3D > 3D-Objekte
Sie können Listen aller Objekte bzw. Räume oder beschrifteter Objekte bzw. Räume in 3D-Sichten auf den Plan platzieren.
Für die Ausgabe dieser Listen auf den Plan können Sie Vorlage-Dateien in dem Ordner der Benutzerdaten ..\strakon\XMLLayout wählen (siehe Menü Réglages > Modèles de liste de plans).
Die Vorlagen können Sie individuell anpassen (siehe Kapitel Configurations, Modèles de listes, Modifier le modèle XML).
Alternativ können Sie die Listen auch direkt über das Menü Construction 3D > 3D-Objekte Listen > Liste ... nach Office (xlsx) exportieren in eine XLSX-Datei ausgeben (siehe Exporter les liste d'objets 3D vers Office (xlsx)).
Funktionsleiste
Siehe hierzu:
Liste
Liste eingebauter Objekte
Liste eingebauter Objekte mit Oberflächeneigenschaften
Für die Ausgabe dieser Listen können Sie folgende Vorlage-Dateien wählen:
DICAD_3D-Object.xml | 3D-Objekte |
DICAD_3D-Object-Surface.xml | 3D-Objekte Oberflächeneigenschaften |
Modellreferenzen / Flex-Bauteile
Optional können Sie Flex-Bauteile des Modells sowie in Modellreferenzen enthaltene Objekte und Flex-Bauteile in die Liste integrieren. Schalten Sie hierzu vor dem Platzieren der Liste auf den Plan in der Funktionszusatzleiste die Option Modellreferenzen bzw. Flex-Bauteile ein.
Funktionszusatzleiste
Informationen zu den Funktionen der Funktionszusatzleiste finden Sie im Kapitel Sortie, listes et interfaces, Sortie des listes, Placer des listes sur le plan).
Liste eingebauter Objekte und Flex-Bauteile
Liste eingebauter Objekte und Flex-Bauteile mit Oberflächeneigenschaften
Für die Ausgabe dieser Liste können Sie folgende Vorlage-Dateien wählen:
DICAD_3D-Object-Flex-Parts.xml | 3D-Objekte und Flex-Bauteile |
DICAD_3D-Object-Flex-Parts-Surface.xml | 3D-Objekte und Flex-Bauteile Oberflächeneigenschaften |
Liste Beschriftung
Liste aller beschrifteter Objekte in 3D-Sichten
Die Darstellung der Oberflächeneigenschaften erfolgt analog der „Liste eingebauter Objekte und Flex-Bauteile mit Oberflächeneigenschaften“.
Für die Ausgabe dieser Liste können Sie folgende Vorlage-Dateien wählen:
DICAD_3D-Object-Annotation.xml | 3D-Objekte Beschriftung |
DICAD_3D-Object-Annotation-Surface.xml | 3D-Objekte Beschriftung Oberflächeneigenschaften |
Für die Ausgabe der Liste aller beschrifteten Objekte und Flex-Bauteile in 3D-Sichten können Sie folgende Vorlage-Dateien wählen:
DICAD_3D-Object-Flex-Parts-Annotation.xml | 3D-Objekte mit Flex-Bauteilen Beschriftung |
DICAD_3D-Object-Flex-Parts-Annotation-Surface.xml | 3D-Objekte mit Flex-Bauteilen Beschriftung Oberflächeneigenschaften |
Anmerkung: |
|---|
 Der Name wird automatisch erzeugt. Er entspricht der Teileartbezeichnung mit dem Zusatz der laufenden Nummer, z.B. Balken (1).Die Beschreibung definieren Sie zu jedem Objekt in den Objektdaten. |
Liste Teileart
Liste aller Objekte nach Teilearten zusammengefasst
Modellreferenzen / Flex-Bauteile
Optional können Sie Flex-Bauteile des Modells sowie in Modellreferenzen enthaltene Objekte und Flex-Bauteile in die Liste integrieren (siehe hierzu Modellreferenzen / Flex-Bauteile).
Für die Ausgabe dieser Liste können Sie folgende Vorlage-Dateien wählen:
DICAD_3D-Object-PartType.xml | 3D-Objekte Teileart |
DICAD_3D-Object-Flex-Parts-PartType.xml | 3D-Objekte und Flex-Bauteile Teileart |

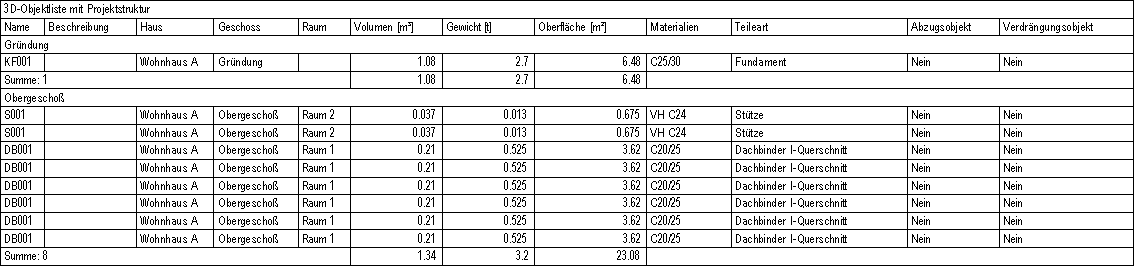

Liste Projektstruktur
Analog dem Aufbau der Projektstruktur werden in dieser Liste die im jeweiligen Stockwerk eingebauten Objekte aufgeführt.
Modellreferenzen / Flex-Bauteile
Optional können Sie Flex-Bauteile des Modells sowie in Modellreferenzen enthaltene Objekte und Flex-Bauteile in die Liste integrieren (siehe hierzu Modellreferenzen / Flex-Bauteile).
Für die Ausgabe dieser Liste können Sie folgende Vorlage-Dateien wählen:
DICAD_3D-Object-Project-Structure.xml | 3D-Objekte Projektstruktur |
DICAD_3D-Object-Flex-Parts-Project-Structure.xml | 3D-Objekte und Flex-Bauteile Projektstruktur |
Liste Räume
Liste aller Räume in 3D-Sichten
Modellreferenzen
Optional können Sie Räume des Modells sowie in Modellreferenzen enthaltene Räume in die Liste integrieren (siehe hierzu Modellreferenzen / Flex-Bauteile).
Für die Ausgabe dieser Liste können Sie folgende Vorlage-Datei wählen:
DICAD_Rooms.xml | Räume |
Liste Räume Beschriftung
Liste aller beschrifteter Räume in 3D-Sichten
Für die Ausgabe dieser Liste können Sie folgende Vorlage-Datei wählen:
DICAD_Rooms-Annotation.xml | Räume Beschriftung |
Funktionszusatzleiste
Planliste
Liste aller im Plan bzw. Modell eingebauten 3D-Objekte

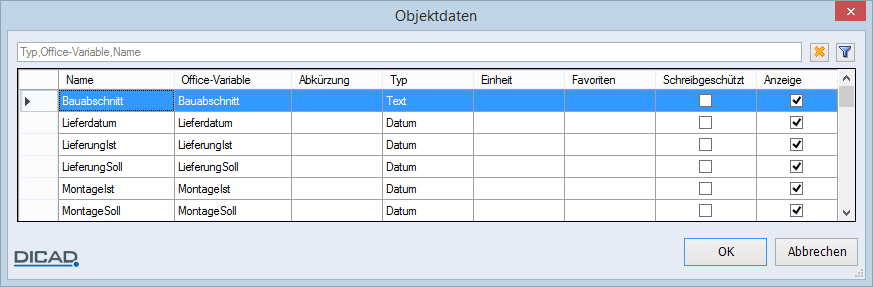

Objektdaten
Verwaltung der Objektdaten von Flex-Bauteilen und 3D-Objekten

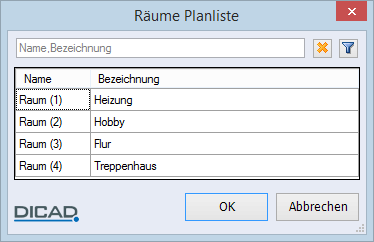

Raum Planliste
Liste aller im Plan bzw. Modell erstellten Räume
