Correction
Menu contextuel: Eigenschaften
: Funktion im Modul STRAKON auslösen: C
Stahlobjektdaten
Sie können die Stahlobjektdaten, wie Profileinstellungen, Abmessungswerte, korrigieren.
Anmerkung: |
|---|
Beachten Sie, dass Sie Änderungen der Stahlbauabmessungen nur über den hier erläuterten Korrekturlauf durchführen. Geometrieänderungen über die bekannten STRAKON-Funktionen werden nicht gespeichert und gehen bei einer weiteren Korrektur der Objekte verloren! |

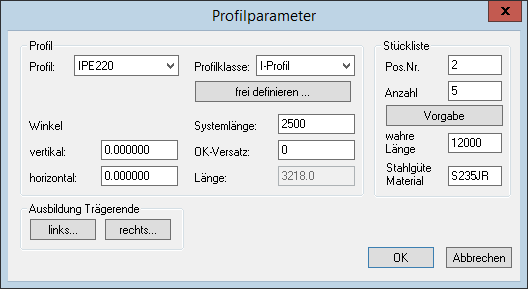

Nach dem Anfahren einer Linie des Stahlobjekts können Sie alle Einstellungen in der Dialogbox, z.B. Profilparameter, korrigieren.
frei definieren

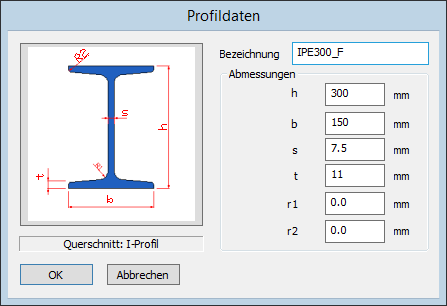

Sie können das Standardprofil einer Variante gegen ein zu schweißendes Profil ersetzen. Bestimmen Sie die Bezeichnung und alle erforderlichen Parameterwerte für das zu schweißende Profil in der folgenden Dialogbox:

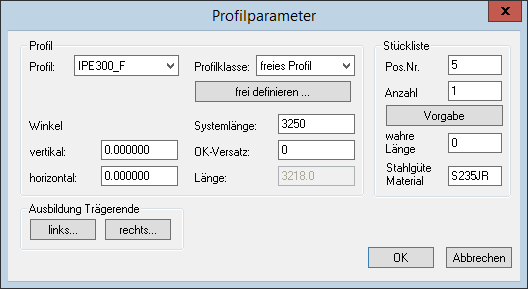

Danach wählen Sie die Profilklasse freies Profil und das erstellte Profil:
Vorgabe
Durch Klicken auf die Schaltfläche wird das Eingabefeld Pos.Nr. mit der höchsten freien Positionsnummer der Datenbank und das Eingabefeld Anzahl mit dem Wert 1 vorbelegt.

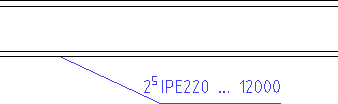

In der Beschriftung des Stahlelements werden die Positionsnummer und die Anzahl (Stiftstärke = Nplo) vor und die für die Stückliste definierte wahre Länge hinter den Beschriftungstext gesetzt.
Die im Plan dargestellte Detailzeichnung wird anschließend automatisch mit den geänderten Werten neu dargestellt, z.B. Länge des Bühnenträgers verkürzt.

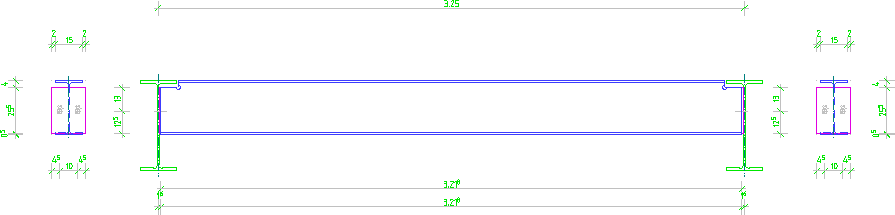

vorher:

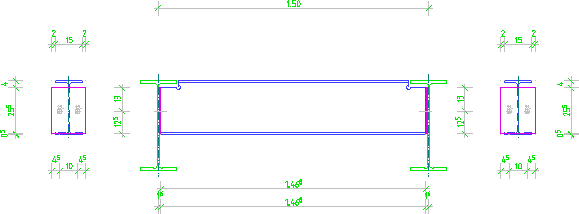

nachher:
Zeichnerische Attribute
Den Linientyp (Ltyp=...) und die Stiftstärke (S=...) einer Linie können Sie bei einer nicht aufgelösten Stahlbau Variante über das Menü Editer > Einzeln korrigieren sowie Correction par section korrigieren (siehe Kapitel Modifier les eléments, Corriger).
