Saisir des modèles de hachure
Werkzeugleiste:
Hachures / surfaces colorées Analog „Saisir des hachures“ bestimmen Sie die Schraffurfläche.
Musterstartpunkt
Zur genauen Anbindung an die geometrischen Gegebenheiten können Sie einen Musterstartpunkt in der Funktionsleiste bestimmen.
Ja
Einen beliebigen Schalkantenpunkt als Startpunkt für die Schraffur anfahren und korrigieren (siehe Übersicht der Musterschraffurpunkte / Versatz, Darstellung der Musterschraffuren und der Schraffurparameter).
Die Korrektur des Startpunkts um eine halbe Musterbreite in x-Richtung bietet z.B. bei dem Muster LAUFER die Möglichkeit, die erste Reihe mit einem ganzen anstatt mit einem halben Stein beginnen zu lassen.
Nein
Musterstartpunkt automatisch auf den Plannullpunkt legen
Dies bedeutet, dass bei Verwendung gleicher Schraffuren, z.B. in benachbarten Bauteilen, diese optisch weiterlaufen.
Ist der Musterstartpunkt bestimmt, wird die markierte Fläche mit dem gewählten Muster schraffiert.
Anmerkung: |
|---|

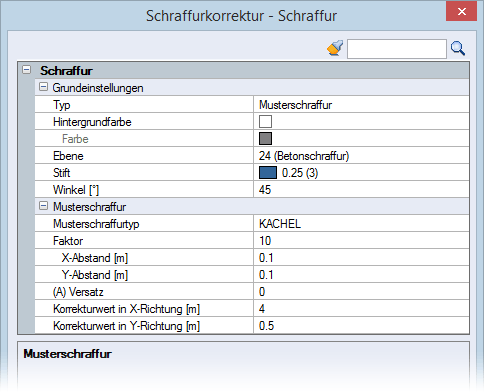

Den Schraffuraufbau können Sie jederzeit durch Drücken einer beliebigen Taste abbrechen, z.B. bei Wahl eines falschen Verzerrungsfaktors. Wird der Schraffuraufbau abgebrochen, öffnet sich eine Dialogbox zur Korrektur der Schraffurparameter:  Haben Sie einen Musterstartpunkt bestimmt, können Sie bei einem Abbruch des Schraffuraufbaus hier zusätzlich den Korrekturwert des Musterstartpunkts in x- und y-Richtung ändern. |

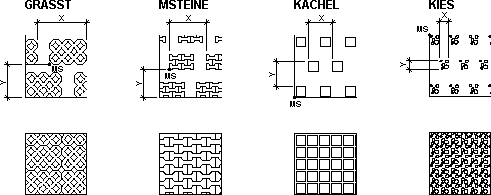

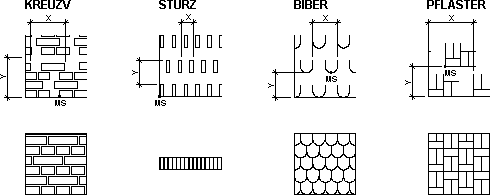

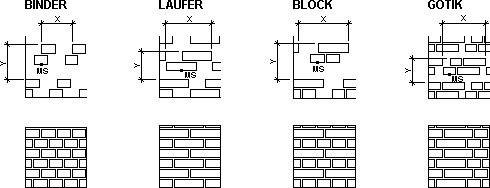

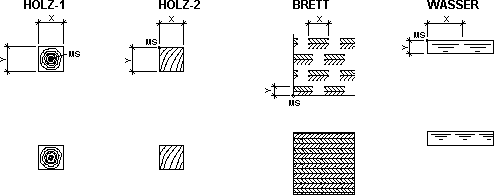

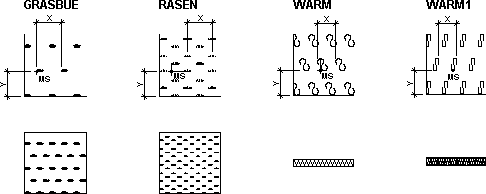

Darstellung der Musterschraffuren und der Schraffurparameter
MS = Musterstartpunkt für die Verlegung
x, y = Abstand in x- oder y-Richtung
