Motif hachurage
Werkzeugleiste:
Hachures / surfaces colorées Funktionszusatzleiste
► (Tooltips vorhanden)
* Den Versatz können Sie erst nach der Bestimmung der Schraffurfläche eingeben.
Hier nicht erläuterte Funktionen können Sie analog der Standardschraffur nutzen, siehe Funktionszusatzleiste.
KACHEL, ...

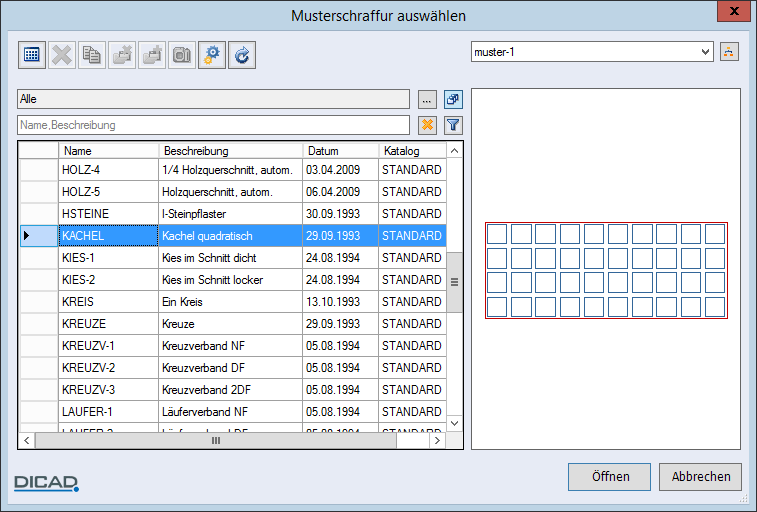

Schraffurtyp der Musterschraffur wählen
Die Handhabung der Verwaltung erfolgt analog der Erläuterung zur Gestion de fichiers.
weitere Schraffurtypen ...
 | BIBER Biberschwanz-Dachziegel |
 | SCHIEF Schieferdarstellung |
 | KACHEL Kachel quadratisch |
 | KREUZE Kreuze |
 | PFLASTER Backsteinpflaster |
 | HSTEINE I-Steinpflaster |
 | GRASST Gras-Steinpflaster horizontal |
 | KIES Kiesschicht dicht Kiesschicht locker |
 | LAUFER Läuferverband NF Läuferverband DF Läuferverband 2DF Läuferverband 12DF Läuferv. Blockformat |
 | BINDER Binderverband NF Binderverband DF Binderverband 2DF Binderverband 12DF |
 | BLOCK Blockverband NF Blockverband DF Blockverband 2DF |
 | GOTIK Gotischer Verband NF Gotischer Verband DF Gotischer Verband 2DF |
 | KREUZV Kreuzverband NF Kreuzverband DF Kreuzverband 2DF |
 | GRASBUE Grasbüschel |
 | RASEN Rasenmuster |
 | MISCHWA Mischwald |
 | HOLZ-1, HOLZ-3 Vollholzquerschnitt |
 | HOLZ-2, HOLZ-4, HOLZ-5 Teilholzquerschnitt |
 | BRETT Brettschichtholz |
 | KREIS Kreise |
 | DREICKE Dreiecke |
 | WASSER Wasserstand |
 | BOESCH Böschungsschraffur bei parallelen Linien |
 | STURZ Mauerwerksturz NF Mauerwerksturz DF Mauerwerksturz 2DF liegend/stehend |
 | WARM, WARMA, WARMB Wärmedämmung, Isolierung |
 | WARM1, WARM1A, WARM1B Wärmedämmung, enge Darstellung |
W=...
Die Musterschraffur erzeugen Sie in Reihen von links nach rechts und von unten nach oben. Über einen Neigungswinkel bestimmen Sie den Verdrehungswinkel einer Musterreihe.
Vers=...
Durch die Eingabe eines Versatzes können Sie jeweils die nächste Reihe des Musters in x-Richtung verschieben. Hierbei wird der x-Wert des Musterelements (siehe Darstellung der Musterschraffuren und der Schraffurparameter) mit dem Versatz multipliziert.
Beispiel: KACHEL
>>
