Réglages pour hachures / surfaces colorées
Werkzeugleiste:
Schraffuren/FarbflächenSiehe hierzu:

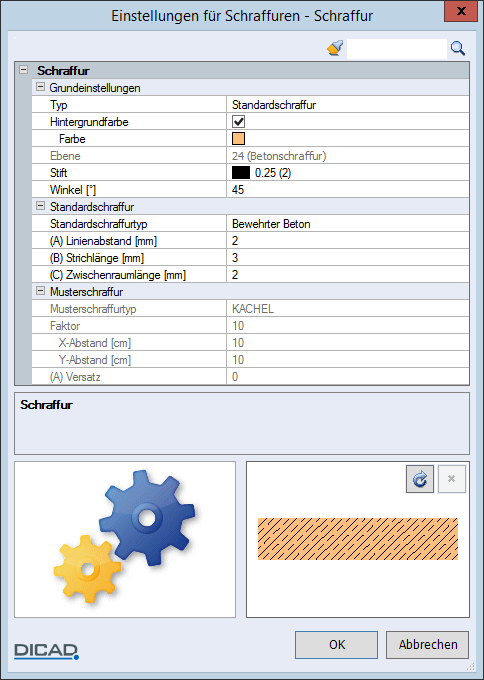

Einstellungen für Standardschraffur
Grundeinstellungen
Typ, Hintergrundfarbe, Farbe, Stift, Winkel [°]
Schraffurtyp, Hintergrundfarbe, Stiftstärke und Neigungswinkel
Ebene
Standardschraffur
Standardschraffurtyp
Schraffurtyp der Standardschraffur (siehe bBeton, ...)
Linienabstand [mm]
Abstand der Schraffurlinien (siehe Linienabstand=...)
Strichlänge [mm], Zwischenraumlänge [mm]
Strich- und Zwischenraumlänge gestrichelter oder punktierter Linien (siehe Strichlänge=..., Zwischenraumlänge=...)

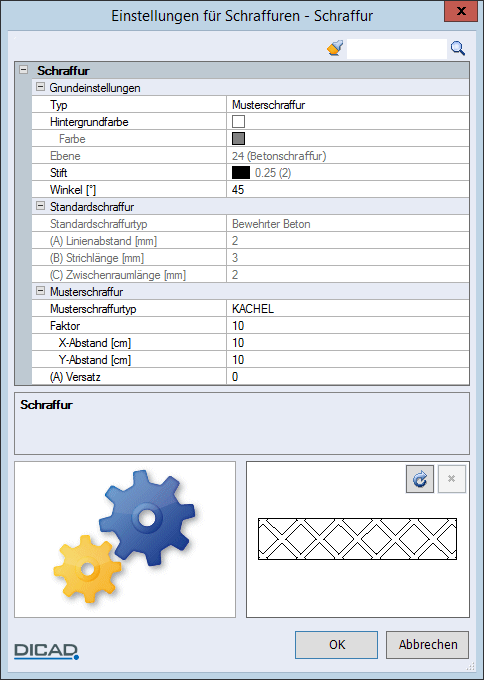

Einstellungen für Musterschraffur
► (Tooltips vorhanden)
Grundeinstellungen
Musterschraffur
Musterschraffurtyp
Zur Auswahl des Musterschraffurtyps öffnen Sie die Auswahlliste:
Faktor
Musterelement (siehe Darstellung der Musterschraffuren und der Schraffurparameter) über einen Faktor proportional skalieren (vergrößern bzw. verkleinern)
Die Muster sind programmintern so gespeichert, dass der Verzerrungsfaktor mit dem Wert belegt ist, der eine maßstabsgetreue Darstellung gewährleistet. Z.B. werden die Muster der Mauerwerksverbände so dargestellt, dass die Musterfläche die tatsächliche Ansicht einer Mauer im entsprechenden Maßstab wiedergibt.
Anmerkung: |
|---|
Bei kleinen Maßstäben, z.B. 1:100, 1:200, 1:1000, steigt der Rechenaufwand in Abhängigkeit der Größe der Musterfläche exponentiell (lange Wartezeiten beim Aufbau des Musters)! Es bietet sich an, dass Sie gegebenenfalls den Verzerrungsfaktor erhöhen. |
Generell gilt die Formel:
Darstellungsgröße des Musters auf dem Plan =
Verzerrungsfaktor x gespeicherte Darstellungsgröße des Musters
Der Vorschlagswert ändert sich von Muster zu Muster.
Allgemein ist für den Verzerrungsfaktor der Vorschlagswert 1 definiert. Bei Mustern, z.B. RASEN, MISCHWA, KREIS, ändert sich jedoch der Vorschlagswert. Für diese Muster können Sie keine genaue Größe definieren.
X-/Y-Abstand [cm]Die Eingabe des Abstands in x- oder y-Richtung bestimmt den Abstand der Musterelemente untereinander.
Anmerkung: |
|---|
Ändern Sie den Faktor für die Mustergröße, werden die beiden Vorschlagswerte für die Musterabstände ebenfalls im gleichen Verhältnis geändert. Dadurch wird eine tatsächliche Darstellung der Musterfläche gewährleistet. |
Versatz
Jeweils nächste Reihe des Musters um einen Versatz in x-Richtung der Schraffur verschieben (siehe Vers=...)

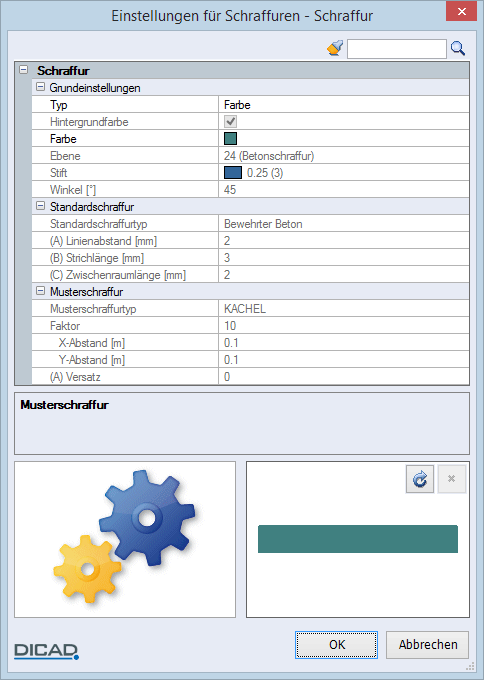

Einstellungen für Farbschraffur
Grundeinstellungen
Typ, Ebene
Farbe
Farbe über die Palette de couleurs wählen
Anmerkung: |
|---|
1. Die Farben der Farbschraffuren sind unabhängig von den Einstellungen der Stiftfarben. 2. Farbschraffuren werden nur auf den Geräten ausgegeben, die auch Farbe ausgeben können, HPGL-fähig sind oder einen farbfähigen Windows-Treiber verwenden. 3. Die Ausgabegeräte müssen zudem HPGL-Polygonfüllbefehle bzw. Windows-Füllbefehle verstehen. Beachten Sie, dass dies nicht auf jedes Gerät zutrifft! |
